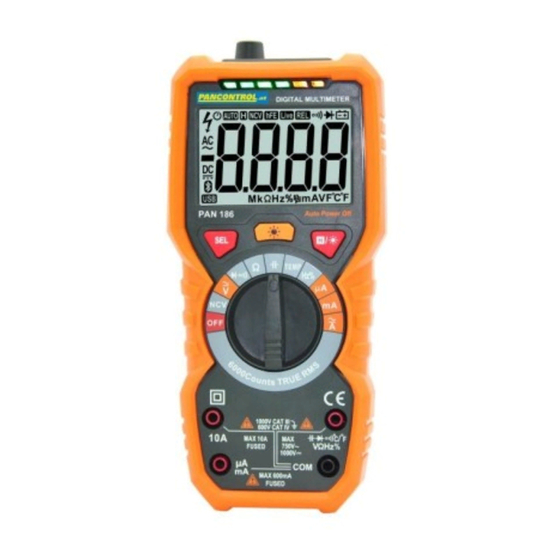

PANCONTROL PAN 186 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PAN 186:
- Bedienungsanleitung (183 Seiten) ,
- Bedienungsanleitung (255 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für PANCONTROL PAN 186
Inhaltszusammenfassung für PANCONTROL PAN 186

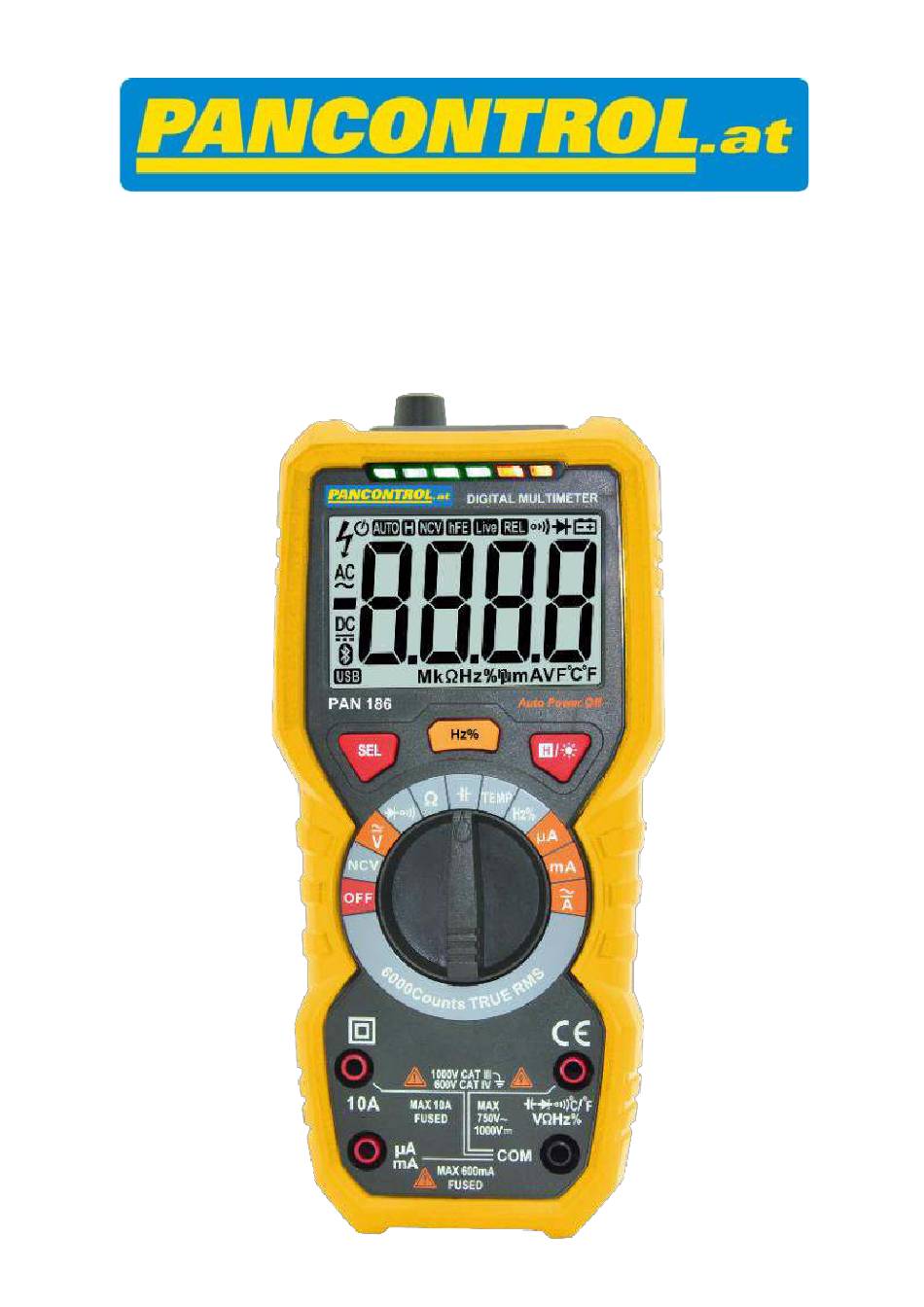

- Seite 1 Deutsch MA N UA L PAN 186...
- Seite 2 Deutsch Bedienungsanleitung PAN 186 Digitalmultimeter true RMS Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente und Anschlussbuchsen ......... 7 Das Display und seine Symbole ............9 Technische Daten ................10 Bedienung ..................
- Seite 3 Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
- Seite 4 Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
- Seite 5 Deutsch Unterbrechen Spannungsversorgung entladen Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände messen oder Dioden prüfen. Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen. Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.
- Seite 6 Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Achtung! Gefährliche Spannung! Gefahr von Stromschlag. Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
- Seite 7 Deutsch 5. Bedienelemente und Anschlussbuchsen Anzeige (LCD) Funktionstasten (Bedeutung siehe nächste Seite.) Drehschalter Eingangsbuchsen (Bedeutung siehe nächste Seite.) Kontaktloser Spannungsprüfer Anzeige Kontaktloser Spannungsprüfer Sensor...
- Seite 8 Deutsch 2. Funktionstasten Funktionswahlschalter HZ % Frequenz- und Tastgradmessung .H. / Data Hold / Hintergrundbeleuchtung 3. Der Drehschalter und seine Symbole Gerät abgeschaltet Kontaktloser Spannungsprüfer (Non Contact Voltagetester) Gleichspannungsmessung / Wechselspannungsmessung Diodentest / Durchgangsprüfung Widerstandsmessung Kapazitätsmessung TEMP Temperaturmessung Hz % Frequenz- und Tastgradmessung µA Gleichstrommessung µA...
- Seite 9 Deutsch 6. Das Display und seine Symbole Wechselspannung/-strom Gleichspannung/-strom Batterie schwach Standby-Betrieb .AUTO. Automatische Bereichswahl aktiv Data hold (angezeigten Wert halten) .NCV. Kontaktloser Spannungsprüfer Durchgangsprüfung aktiv Diodentest aktiv Widerstandsmessung Hz % Frequenz- und Tastgradmessung Gleichstrommessung / Wechselstrommessung Gleichspannungsmessung / Wechselspannungsmessung Kapazitätsmessung °C / °F Temperaturmessung...
- Seite 10 Deutsch 7. Technische Daten Anzeige 3 3/4 Stellen (bis 5999) Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 3 / s Überlastschutz 1000 V 10 MΩ Eingangsimpedanz Signalton bei weniger als 40 Durchgangsprüfung Diodentest Spannung des offenen Schaltkreises: 3,2 V Prüfstrom: <...
- Seite 11 Deutsch Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 600 mV 0,1 mV 1 mV Gleichspannung (V=) 60 V 10 mV ±(0,5% + 3 digits) 600 V 100 mV 1000 V 1 mV ±(0,8% + 3 digits) Wechselspannung (V~) 60 V 10 mV true RMS...
- Seite 12 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert 9,999 Hz 0,001 Hz 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz Frequenz (Hz) 9,999 kHz 0,001 kHz ±(1,0% + 3 digits) 99,99 kHz 0,01 kHz 999,9 kHz 0,1 kHz 9,999 MHz 1 kHz 6 nF...
- Seite 13 Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Wird während der Messung am Display "OL"angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um.
- Seite 14 Deutsch Kontaktloser Spannungsprüfer (NCV) Stellen Sie den Drehschalter auf die Position NCV Halten Sie die Spitze des Messgerätes an eine Steckdose oder an ein Kabel (< 5 mm). Beim Anliegen von gefährlicher Wechselspannung leuchtet die LED-Anzeige (5) auf. - In Abhängigkeit von der Höhe der Spannung leuchten zuerst die grünen und dann die roten LEDs auf.
- Seite 15 Deutsch Stellen Sie den Drehschalter auf die Position V Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an. Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. DC: Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt.
- Seite 16 Deutsch Widerstandsmessung 1. Stellen Sie den Drehschalter auf die Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an. Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Kapazitätsmessung Stellen Sie den Drehschalter auf die Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-...
- Seite 17 Deutsch Frequenz- und Tastgradmessung Achtung! Frequenz- und Tastgradmessung können nur bei einer Spannung zwischen 0,2 V~ und max. 10 V~ durchgeführt werden! Stellen Sie den Drehschalter auf die Position Hz % Wählen sie mit der Hz %-Taste (2.2) Hz oder % Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an.
- Seite 18 Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind.
- Seite 19 Deutsch Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!
- Seite 20 Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
