LEGRAND LEXIC MidiRex D68 Bedienungsanleitung

Schaltuhr

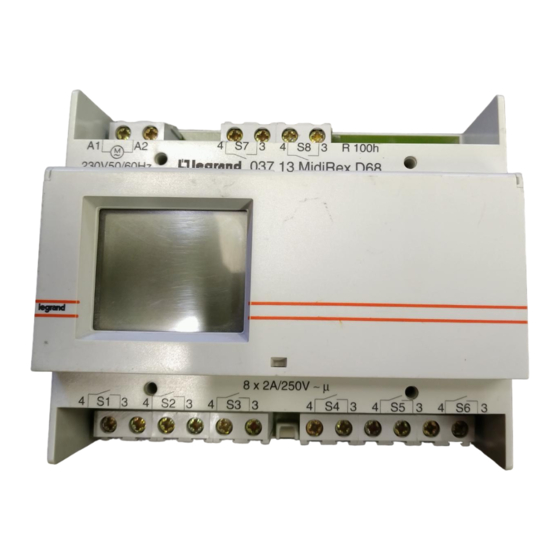

037 13, 037 14, 037 16 - MidiRex D68
NT 29 17 66 01
Pr
6 7
3 4 5
1 2
Sicherheitshinweise
• Einbau und Montage dieses Produkts dürfen nur durch eine Fachkraft erfolgen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der jeweils produktspezifischen Installationsumge
bung (Verteilereinbau, Fronttafeleinbau) mit allen mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Dieses Gerät enthält eine schadstoffhaltige Batterie. Der Endverbraucher ist zur ordnungsgemäßen Rückgabe des Gerätes
verpflichtet. Der Lieferant ist zur Rücknahme verpflichtet. Für die Elektrofachkraft besteht die Möglichkeit, das Gerät
zerstörend zu öffnen, die schadstoffhaltige Batterie zu entnehmen und Gerät und Batterie getrennt voneinander sachgerecht
zu entsorgen.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine
Umgebungstemperatur über 55°C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum
1 ⁄
vorgesehen werden. (z.B. Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
2
Funktion
Die MidiRex D68 ist eine vollelektronische Schaltuhr, die mit einem Kleinst-Computer ausgestattet ist. Die MidiRex D68 verfügt über
8 Schaltkanäle. Zur Programmierung werden "Eingabe-Bilder" im Anzeigefeld aufgerufen, die Sie mit entsprechenden Zeiten ausfüllen und dann
abspeichern. 58 Programmbilder können maximal eingegeben werden. Bei Netzausfall oder wenn das Bedienteil abgenommen wird, ändern die Kanäle
ihren Schaltzustand nicht. Nach Netzwiederkehr oder nach dem Aufstecken des Bedienteiles übernehmen die Kanäle den Schaltzustand nach der
Programmvorgabe in ca. 1,2 s.
Erläuterung
Das Anzeigefeld
Schaltprogramm
einstellen
Speicher abfragen
Uhrzeit stellen
Zustand des
Schaltkanals
Anschluß
S7 S8
A1 A2
S1 S2 S3 S4
L
N
Legrand GmbH, Telefon 02921-104-0
Aktuelle Uhrzeit bzw.
Einschaltzeit
aktuelle Wochentage
Pr
bzw. Einschalttage
?
Ausschalttage
Ausschaltzeit
Nr. des Schaltkanals
1
S5 S6
Technische Daten
Anschlußspannung:
Frequenz
Wirkleistungsaufnahme:
Schaltausgang:
Parallel Kompensation:
Ganggenauigkeit:
Anschlußquerschnitt:
Programmspeicherplätze:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
Das Bedienfeld
Handschalter
einmalschaltend
1 5
Umschalttaste für die
2 6
Kanäle:
3 7
1 bis 4 (in der Anzeige -4)
4 8
5 bis 8 (in der Anzeige -8)
Handschalter
permanent
Sommer/ Winterzeit-
Löschen des angezeigten
umstellung
Programmbildes
2
Bedienungsanleitung
037 13 037 14 037 16
230V 120V 24V
50/60Hz AC
ca. 0,6W
8x 2A 250V~µ cos ϕ = 1
nicht zulässig
±2,5s/d
eindrahtig mehrdrähtig
2
1 bis 4 mm 0,5 bis 2,5 mm
58
100h
-10°C bis +60°C
0°C bis +55°C
Auswahl und
Einstellung
bestätigen
OK
Übernahme und zurück
zur
Betriebsanzeige
±1h
Perm. Clear Reset
Löschen des gesamten
Speichers
Kontakte nicht berühren
D
®
2
