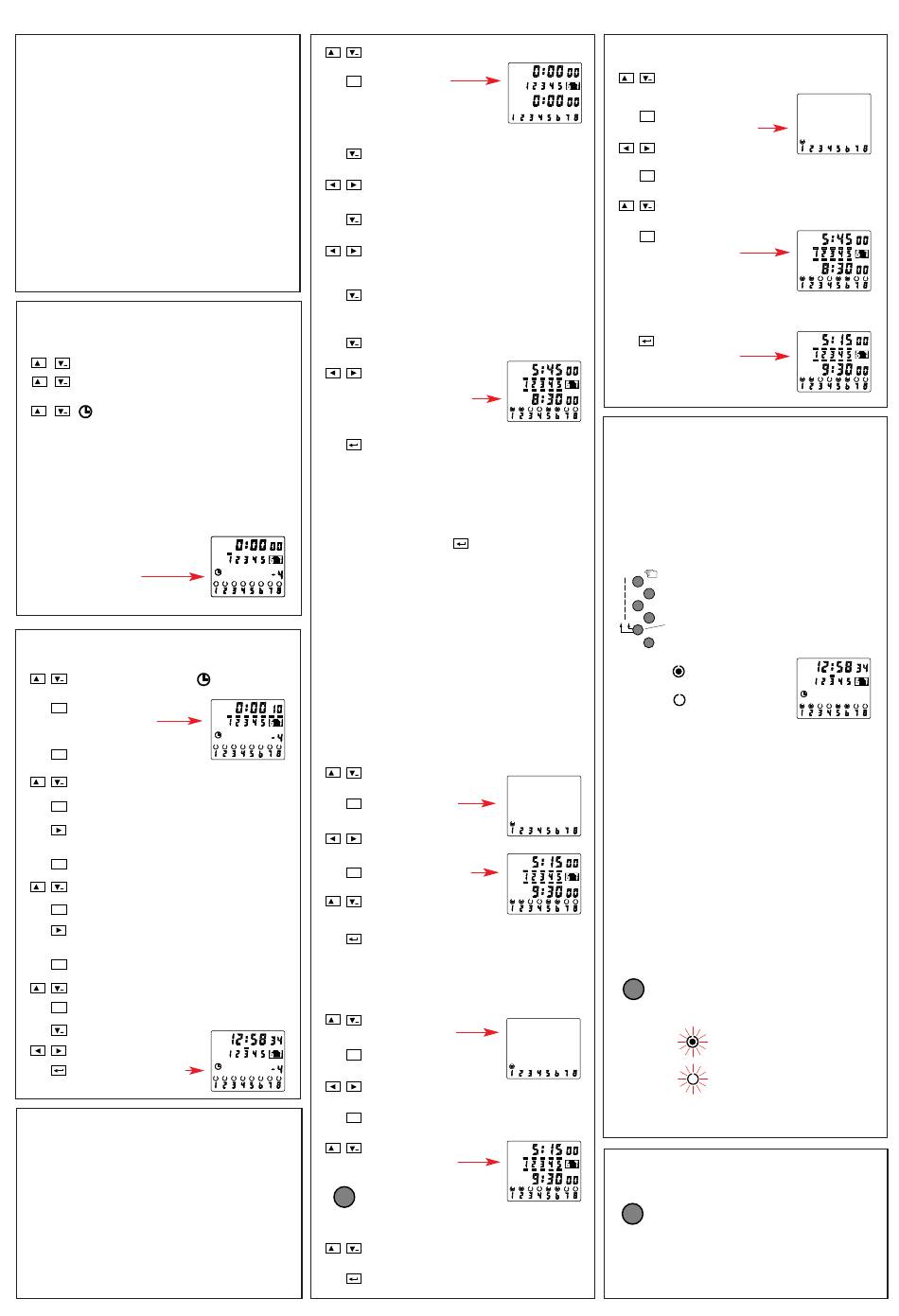

1. Mise en service
- A la première mise sous tension, ou après
une coupure secteur très importante, il est
nécessaire d'appuyer sur la touche "reset"
afin d'affecer la mémoire. Quelques secondes
après, les symboles apparaissent à l'écran.
- Le clavier de commande est équipé d'une
batterie et peut facilement être retiré du boitier à
l'aide d'un outil, pour une programmation plus
facile. Il se peut que la batterie après un temps
prolongé de stockage soit déchargée, c'est
pourquoi il faut mettre l'appareil sous tension au
moins pendant une heure avant d'enlever pour la
première fois le clavier de commande.
2. Utilisation
Signification des symboles:
Pr Pr
+ Programmation
Lecture, effacement, correction du
? ?
+
programme
Mise à l'heure et réglage du jour
+
- Le choix et l'entrée des heures, des jours et des
sorties s'effectue par action sur les touches de
déplacement.
- Il n'est pas nécessaire d'entrer les données
suivant un ordre précis.
3. Effacement total
de la mémoire
Appuyez sur la touche "Reset":
toutes les données
sont effacées.
4. Mise à l'heure et réglage du jour 4.
+ Sélectionner le symbole
lignes du menu, il clignote
Les heures clignotent,
OK
écran de départ
Les heures sont fixes
OK
Régler l'heure actuelle
+
Les heures clignotant
OK
Sélectionner les minutes, elles clignotent
Les minutes sont fixes
OK
+ Régler la minute actuelle
Les minutes clignotent
OK
Sélectionner les secondes, elles clignotent
Les secondes sont fixes
OK
Régler la seconde actuelle
+
Les secondes clignotent
OK
Sélectionner le jour,
il clignote
Régler le jour actuel
L'heure et le jour sont
enregistrés
5. Programmes 5.
5.1 Programmation
- chaque programme comporte une heure de mise
en service et une heure de mise hors service
- ces horaires sont attribués à un ou plusieurs
jours et une ou plusieurs sorties
+ Sélectionner le symbole "Pr" dans les
lignes du menu, il clignote
Écran de départ
OK
procéder pour le réglage
de l'heure de mise en
service comme pour la
mise à l'heure (voir § 4)
Sélectionner les jours de mise en ser-
vice, ils clignotent
Régler les jours souhaités de mise en
service et valider chaque fois par OK
Sélectionner les jours de mise hors ser-
vice, ils clignotent
Régler les jours de mise hors service et
valider chaque fois par OK
Procéder pour le réglage de l'heure de
mise hors service comme pour la mise
à l'heure (voir § 4)
Sélectionner les sorties, elles clignotent
Afficher les sorties
souhaitées et valider
chaques fois par OK
Fin de la programmation
Le programme est enregistré
- En cours de programmation, des données
peuvent être effacées par action sur la touche
"Clear". On peut alors entrer de nouvelles
données ou revenir à l'affichage normal en
appuyant sur la touche
Pr Pr
? ?
- Il est possible de réecrire sur des données
erronées. Si un programme n'est pas accepté, à
l'enregistrement les données erronées ou
manquantes seront indiquées par un
clignotement à l'emplacement correspondant.
Actionner alors la touche "OK" et effectuer les
corrections.
dans les
5.2 Relire
Les images de programme sont indiquées dans
l'ordre croissant des jours.
+ Sélectionner le symbole
"?", il clignote
Écran de départ,
OK
la sortie 1 clignote
Sélectionner la sortie
désirée, elle clignote
La sortie devient fixe
OK
+
Appeler les heures pro-
grammées
Fin de la relecture
5.3 Effacer une image de programme 5.3
+
Sélectionner le symbole "?",
il clignote
Pr
? Écran de départ, la sortie 1
OK
clignote
Sélectionner la sortie,
elle clignote
La sortie est fixe
OK
+ Sélectionner l'image de pro-
gramme à
effacer
Effacer ce programme
Clear
+ Appeler eventuellement d'autres pro-
grammes à effacer
Fin de l'effacement
5.4 Corriger une image de programme 5.4
Pr
+ Sélectionner le symbole "?",
il clignote
Écran de départ,
OK
la sortie 1 clignote
Sélectionner la sortie,
elle clignote
La sortie est fixe
OK
+ Sélectionner l'image de programme
à corriger
Le menu passe de
OK
"?" à "Pr"
en utilisant les touches de
déplacement, sélectionner
et corriger le programme
(voir § 5.1)
Enregistrement de l'image
de programme
corrigé
Pr
6. Commande manuelle 6.
Indépendemment des programmes existants et en
cours de fonctionnement automatique, il est possi-
ble de mettre les sorties en service ou hors service
par l'intermédiaire des commutateurs manuels.
6.1 6.1 Mise en service ou hors service
temporaire
Appuyer sur la touche de la sortie
1 5
désirée 1/5, 2/6, 3/7 ou 4/8
2 6
3 7
Commutateur pour le choix des sorties:
4 8
1 à 4 (affichage -4)
5 à 8 (affichage -8)
Perm.
Informations concernant la mise en service ou
hors service temporaire
La commutation temporaire est supprimée par:
- la commutation programmée suivante
- le changement heure d'été/heure d'hiver
?
- la mise à l'heure
- la programmation ou la lecture des programmes
- le retour du courant
- l'enfichage du clavier de commande
- l'epuisement de la réserve de marche
Pr
A la suppression de la mise en service ou hors ser-
vice temporaire, les sorties reprennent l'état de
commutation correspondant au programme.
6.2 Mise en service ou hors service 6.2
permanente
Sélectionner l'état de commutation souhaité,
comme en 6.1.
Appuyer sur la touche la sortie clignote
Perm.
?
Pour mettre fin au service permanent, appuyer sur
la touche correspondant à la sortie
Pr
7. Changement heure d'été/ 7.
heure d'hiver
Appuyer autant de fois que nécessaire
pour avancer ou retarder d'une heure.
±1h ±1h
?
Pr
Pr
Pr
EN SERVICE
?
HORS SERVICE
EN SERVICE
HORS SERVICE
