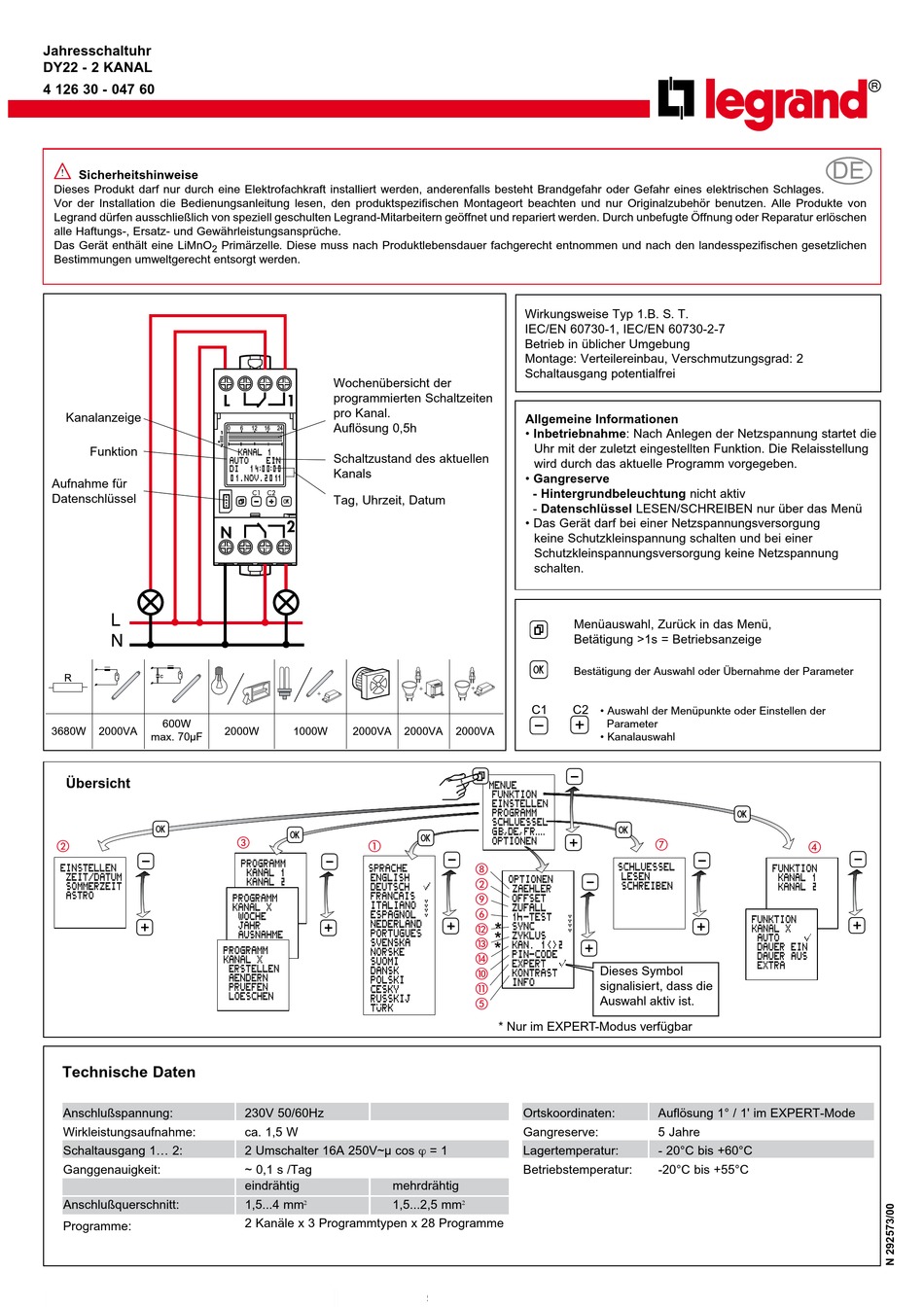

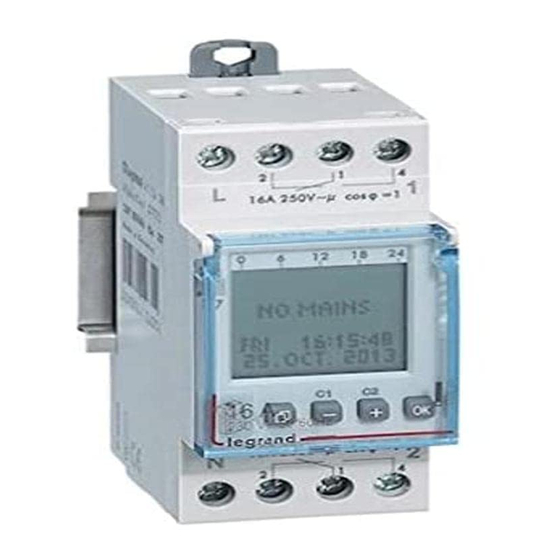

Jahresschaltuhr
DY22 - 2 KANAL
4 126 30 - 047 60
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von
Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen
alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
2
Bestimmungen umweltgerecht entsorgt werden.
Kanalanzeige
Funktion
Aufnahme für
Datenschlüssel
c
600W
3680W
2000VA
max. 70µF
Übersicht
b
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang 1... 2:
Ganggenauigkeit:
Anschlußquerschnitt:
Programme:
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landesspezifischen gesetzlichen
Wochenübersicht der
programmierten Schaltzeiten
pro Kanal.
Auflösung 0,5h
0
6
12
16
24
Schaltzustand des aktuellen
Kanals
Tag, Uhrzeit, Datum
+
2000W
1000W
2000VA
c
a
230V 50/60Hz
ca. 1,5 W
2 Umschalter 16A 250V~µ cos ϕ = 1
~ 0,1 s /Tag
eindrähtig
mehrdrähtig
1,5...4 mm
1,5...2,5 mm
2
2 Kanäle x 3 Programmtypen x 28 Programme
Wirkungsweise Typ 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
Betrieb in üblicher Umgebung
Montage: Verteilereinbau, Verschmutzungsgrad: 2
Schaltausgang potentialfrei
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet die
Uhr mit der zuletzt eingestellten Funktion. Die Relaisstellung
wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü
• Das Gerät darf bei einer Netzspannungsversorgung
keine Schutzkleinspannung schalten und bei einer
Schutzkleinspannungsversorgung keine Netzspannung
schalten.
Menüauswahl, Zurück in das Menü,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der Parameter
+
+
C1
C2
2000VA
2000VA
b
* Nur im EXPERT-Modus verfügbar
Ortskoordinaten:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
2
• Auswahl der Menüpunkte oder Einstellen der
Parameter
• Kanalauswahl
g
Dieses Symbol
signalisiert, dass die
Auswahl aktiv ist.
Auflösung 1° / 1' im EXPERT-Mode
5 Jahre
- 20°C bis +60°C
-20°C bis +55°C
®
DE
d
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND DY22
Inhaltszusammenfassung für LEGRAND DY22
- Seite 1 Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Sprache Einstellen
Einstellen Sprache einstellen Zeit/Datum Sommerzeit +1h Europa: Werkseinstellung. Speziell: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei programmiert werden und wird in den fol- genden Jahren immer am gleichen Wochentag z. B. Sonntag ausgeführt. Astro Land auswählen. Stadt auswählen, die dem Einsatzort am * nur im EXPERT-Modus verfügbar nächsten... - Seite 3 Offset max. 120min max. 120min * Diese Funktion ist im EXPERT-Modus verfügbar. Die Einstellung des Korrekturwertes (1…30 min.) bewirkt Die Uhr schaltet zu den errechneten Sonnenaufgangs- und eine Verlängerung der täglichen Einschaltdauer in der Sonnenuntergangszeiten. Durch die Eingabe einer Differenzzeit Mitte des Winterhalbjahres um bis zu 60 min.
- Seite 4 PROGRAMM / WOCHE Dieser Menüpunkt dient zur einfachen Eingabe von Programmen, welche sich regelmäßig wöchentlich wiederholen sollen ( z.B. Lichtsteuerung, Heizungssteuerung). Ein Wochenprogramm besteht aus einer Ein- / Ausschaltzeit und zugeordneten Ein- / Ausschalttagen. • MO BIS SO: die Wochentage sind fest zugeordnet. Die Ein-/Ausschaltzeiten müssen eingegeben werden (Ziel: An jedem Wochentag soll das gleiche Programm ausgeführt werden).
- Seite 5 PROGRAMM / AUSNAHME Wochenprogramme und Jahresprogramme desselben Kanals werden innerhalb der Gültigkeitsdauer eines Ausnahmeprogramms nicht mehr aus- geführt. Innerhalb der Gültigkeitsdauer werden jedoch andere Ausnahmeprogramme ebenfalls ausgeführt. Verschiedene Ausnahmeprogramme überlagern sich entsprechend o.g. ODER Verknüpfung. • Die Option JEDES JAHR ist zu wählen, wenn die Schaltzeiten jedes Jahr die gleiche Gültigkeitsdauer haben. (z.B.
-
Seite 6: Kontrasteinstellung
Funktionen Reset Hinweis! • Auto - Automatikbetrieb Der Speicher wird gelöscht, • Dauer EIN alle eingestellten Daten gehen verloren. • Dauer AUS • Extra Der vom Programm vorgegebene länger als 3 Sekunden halten, Schaltzustand wird umgekehrt. zusätzlich gleichzeitig drücken Mit dem nächsten wirksamen und loslassen. - Seite 7 Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen beider Kanäle werden im Bereich von ± 15 Minuten zufällig verschoben. Pincode PINCODE Aktiv: Bedienung der Schaltuhr nur nach vorheriger Eingabe des PINCODE. Bei aktiviertem Pincode wird der Zugriff auf die Tasten- und Schlüsselfunktionen 1 Minute nach der letzten Tastenbetätigung gesperrt.
- Seite 8 Zyklus Diese Funktion ist im EXPERT-Modus verfügbar. Das zyklische Schalten bezieht sich auf den Kanal 1 und/oder Kanal 2. Es kann für jeden Kanal einzeln aktiviert oder deaktiviert werden. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab.
- Seite 9 Erforderliche Eingaben in Abhängigkeit der unterschiedlichen Programmtypen und Menüoptionen. Merkmal EIN/AUS Wochentags- Gültigkeits- Gültigkeits- Pro- Aus- Anwendung / Ziel / Beispiel Schaltzeit zuordnung bereich bereich gramm- führung ANFANG- END-Datum Datum Jede Woche soll an jedem Wochentag dergleiche Schaltzyklus ausgeführt werden. MO BIS SO z.B.
- Seite 10 Merk-mal EIN/AUS Wochentags- Gültig- Gültig- Pro- Aus- Anwendung / Ziel / Beispiel Schaltzeit zuordnung keits- keits- gramm- führung bereich bereich ANFANG- END- Datum Datum Ein Ausnahmeprogramm soll jedes Jahr an jedem Tag einen Tag, Mon, Tag, Mon, Schaltzyklus nur in einem definierten Datumintervall ausführen. Dieses - - - - - - - - Ausnahmeprogramm soll innerhalb des Datumintervalls andere eventuell...
-
Seite 11: Überlagerung Der Verschiedenen Programmtypen Innerhalb Desselben Kanals
Die Option PROGRAMM / WOCHE ist zu wählen, wenn ein Programm ausgeführt werden soll, das nur auf Wochentage bezogen ist und sich immer im Wochenzyklus wiederholt. Die Option PROGRAMM / JAHR ist zu wählen, wenn ein Programm jedes Jahr oder nur in einem bestimmten Jahr ausgeführt werden soll. Der Gültigkeitsbereich im Jahr kann durch ein Datumsintervall eingeschränkt werden Die Option PROGRAMM / AUSNAHME ist zu wählen, wenn man bereits vorhandene Wochenprogramme bzw.
