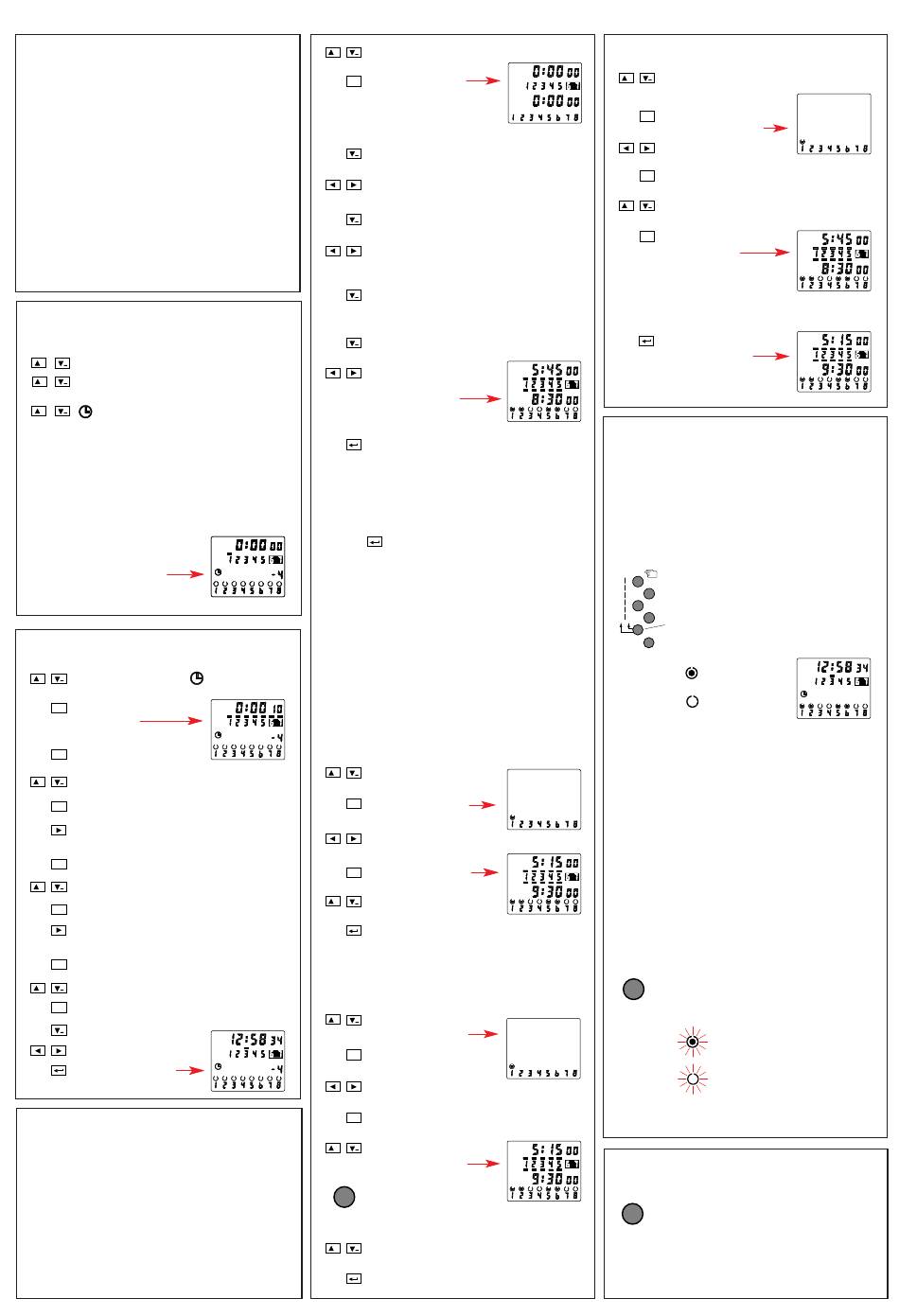

1. Messa in servizio
- La prima messa in tensione, o dopo
un'interruzione di tensione particolarmente forte,
é necessario premere il tasto "reset" al fine di
cancellaro la memoria. Qualche secondo dopo, i
simboli appaiono sullo scherno.
- La tastiera di comando è equipaggiata di una
batteria e può essere facilmente tolta
dall'allloggiamento con l'aiuto di un utensile, per
avere una programmazione più facile. Può
succedere che la batteria, dopo un lungo tempo
di stoccaggio, possa essere scarica, per questo
occorre mettere l'apparecchio sotto tensione
almeno un'ora prima di togliere per la prima volta
la tastiera di comando.
2. Utilizzazione
Significato dei simboli:
Pr Pr Programmazione
+
Lettura, cancellazione, correzione
? ?
+
del programma
+
Regolazione ora e giorno
- La scelta e l'imputazione delle ore, dei giorni e
delle uscite, si effettua azionando i tasti di sposta-
mento.
- Non è necessario digitare i dati secondo un
ordine preciso.
3. Cancellazione totale
della memoria
Premere il tasto „Reset"
Tutti i dati sono cancellati.
4. Regolazione dell'ora e del giorno 4.
+ Selezionare il simbolo
menu lampeggeranno
Le ore lampeggiano,
OK
display di
partenza
Le ore sono fisse
OK
Regolare l'ora attuale
+
Le ore lampeggiano
OK
Selezionare i minuti, i quali lampeggeranno
I minuti sono fissi
OK
+ Regolare i minuti attuali
I minuti lampeggiano
OK
Selezionare i secondi, i quali lampeggeran-
no
I secondi sono fissi
OK
Regolare i secondi attuali
+
I secondi lampeggiano
OK
Selezionare il giorno,
il quale lampeggia
Regolare il giorno attuale
L'ora e il giorno
sono registrati
5. Programmi 5.
5.1 Programmazione
- Ogni programma comporta un'ora di messa in
servizio e un'ora di fuori servizio.
- Questi orari sono attribuiti a uno o più giorni e a
una o più uscite.
+ Selezionare il simbolo "Pr" il quale lampeg-
gera nelle linee del menu
Display di partenza
OK
procedere per la regolazione
dell'ora di messa in servizio
comeper la regolazione dell'ora (vedere § 4)
Selezionare i giorni di messa in servizio,
i quali lampeggeranno.
Regolare i giorni desiderati di messa in
servizio e convalidare ogni volta con OK
Selezionare i giorni di fuori servizio, i
quali lampeggeranno.
Regolare i giorni di fuori servizio e con-
validare ogni volta con OK
Procedere per la regolazione dell'ora di
messa fuori servizio come per la rego-
lazione dell'ora (vedere § 4)
Selezionare le uscite,
le quali lampeggeranno
visualizzare le uscite desider-
ate e convalidare
ogni volta con OK
La programmazione di una immagine del
programma è terminata. Registrazione del-
l'immagine del programma della memoria
- Nel corso della programmazione, i dati possono
essere cancellati azionando il tasto „Clear". Si
possono cosi digitare dei nuovi dati o ritornare
alla visualizzazione normale premendo il
tasto
Pr Pr
- E' possibile riscrivere sui dati digitati
? ?
erroneamente.
- Se un programma non è accettato, i dati errati o
mancanti saranno indicati da un lampeggiamento
della postazione corrispondente.
In questo caso premere il tasto „OK" ed effettuare
le correzioni.
le linee del
5.2 Rileggere
Le immagini dei programmi sono indicate nell'or-
dine crescente dei giorni
+ Selezionare il simbolo „?",
il quale lampeggerà
Display di partenza,
OK
l'uscita 1 lampeggia
Selezionare l'uscita desiderata,
la quale lampeggia
L'uscita diviene fissa
OK
+
Richiamare le ore
programmate
Fine della rilettura
5.3 Cancellare un'immagine di programma 5.3
+
Selezionare il simbolo „?",
il quale lampeggerà
Pr
? Display di partenza,
OK
l'uscita 1 lampeggia
Selezionare l'uscita la quale lampeg-
gia
L'uscita è fissa
OK
+ Selezionare l'immagine
del programma da cancel-
lare
Cancellare questo programma
Clear
+ Richiamare eventualmente altri
programmi da cancellare
Fine della cancellazione
5.4 Correggere un'immagine di programma 5.4
Pr
+ Selezionare il simbolo „?",
il quale lampeggerà
Display di partenza,
OK
l'uscita 1 lampeggia
Selezionare l'uscita, la
quale lampeggia
L'uscita è fissa
OK
+ Selezionare l'immagine
del programma da correggere
Il menu passa da
OK
„?" a „Pr".
Utilizzando i tasti di
spostamento, selezionare
e correggere il programma
(vedere § 5.1)
Registrazione
dell'immagine del program-
ma corretto
Pr
6. 6. Comando manuale
Indipendentemente dai programmi esistenti e nel
corso di funzionamento automatico, è possibile
mettere le uscite in servizio o fuori servizio per
mezzo del commutatore manuale.
6.1 6.1 Messa in servizio o fuori servizio
temporaneo
Premere il tasto dell'uscita
1 5
desiderata 1/5, 2/6, 3/7 o 4/8
2 6
3 7
Commutatore per la scecta delle uscite:
4 8
da 1 a 4 (compare -4)
da 5 a 8 (compare -8)
Perm.
Informazioni riguardanti la messa in servizio o
fuori servizio temporaneo
La commutazione temporanea è soppressa da:
- la commutazione programmata seguente
- il cambiamento ora estate/inverno
?
- la regolazione dell'ora
- la programmazione o la lettura dei programmi
- il ritorno di corrente
- l'inserimento della tastiera di comando
- L'esaurimento della reserva di carica
Pr
Al termine della messa in servizio o fuori servizio
temporaneo, le uscite riprendono lo stato di com-
mutazione corrispondente al loro programma.
6.2 Avviamento o spegnimento 6.2
permanente
Selezionare lo stato di commutazione desiderato
come al punto 6.1.
Premere il tasto, l'uscita lampeggia
Perm.
?
Per mettere fuori servizio permanente,
premere il tasto corrispondente all'uscita.
Pr
7. 7. Cambiamento dell'orario
estate/inverno
Premere tante volte quante sono neces-
sarie per avanzare o ritardare di un' ora
±1h ±1h
?
Pr
Pr
Pr
IN SERVICIO
?
FUORI
SERVIZIO
IN SERVICIO
FUORI SERVIZIO
