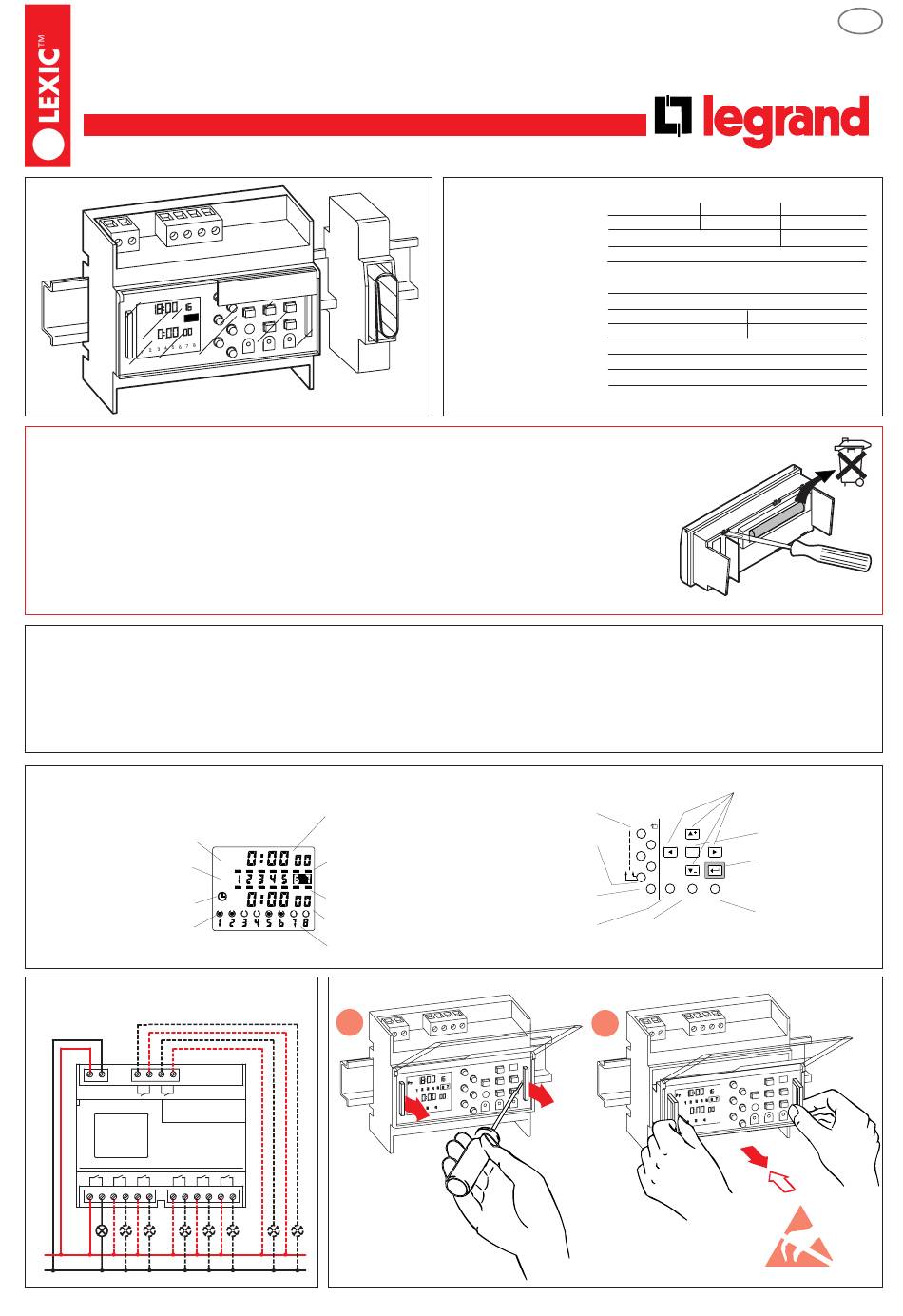

Koblingsur
037 13, 037 14, 037 16 - MidiRex D68
NT 29 17 66 01
Pr
6 7
3 4 5
1 2
Sikkerhetsrutiner
• Installasjonen av disse produktene bør kun gjøres av en kvalifisert elektriker.
• Den operative og elektriske sikkerheten garanteres kun når produktet blir installert ved å bruke det korrekte
utstyret, på de stedene som er spesifisert i bruksanvisningen (distribusjonspanel, foran på panelet).
• Inngrep i produktet medfører at garantien blir ugyldig.
• Dette produktet inneholder et NiCd batteri, som kan være skadelig for miljøet. Batteriet skal derfor leveres inn
til en miljøstasjon for spesialavfall/ batterier. Batteriet kan enten fjernes fra printplaten ved å åpne uret, eller
lever inn hele uret.
• Hvis tidsuret er montert i nærheten av utstyr hvor det kan forekomme en viss varme produksjonen kan
omgivelsetemperaturen stige til over 55 grader celsius. Da må tidsuret monteres i avstand mellom uret og
utstyret f.eks 1 moduls bredde ca. 17,5 mm.
Funksjon
MidiRex D68 er et koplingsur styrt av en mikroprosessor. MidiRex D68 har 8 kanaler med vekselkontakter. Programmering blir gjort ved å stille inn et
komplett „Programbilde" med „Av" og „På" tider og dager, og ved å legge det in i et minne.
Maksimalt 58 „Programbilder" kan lagres. Ved strømbrudd eller fjerning av styreenheten vil kanalene stå i den siste posisjonen, og vil ikke veksle i
h.h. til deres program. Når strømforsyningen kommer tilbake eller når styreenheten er koplet til kapslingen, vil kanalene virke etter innstilt program
etter 1, 2 sekunder.
Presentasjon
Display (flytende krystaller)
innstilling
program
Sjekk av minnet
Innstilling av
Klokketid
Kanal
Funksjon
Koblingsskjema
S7 S8
A1 A2
S1 S2 S3 S4 S5
L
N
Riktig tid eller
„På tid"
Riktig ukedag
Pr
eller „På-dag"
?
„Av" dag
„Av" tid
Kanal Nr.
1
S6
Tekniske data
Spenning:
Forbruk:
Kontakttype:
Parallel Kompansering
Nøyaktighet:
Klemmestørrelse:
Programmeringsbilder:
Gangreserve:
Lagringstemperatur:
Arbeidstemperatur:
Program knapper
Manuell vender
(Manuell kopling)
Trykknapper for kanalvalg:
1 til 4 (viser -4)
5 til 8 (viser -8)
Manuell vender
(Fortløpende)
Sommer/vinter-
Kansellering av lagret
vender
program
2
Bruksanvisning
037 13 037 14 037 16
230V 120V
50/60Hz
ca. 0,6W
8 vekselkontakt 2A 250V~µ cos ϕ = 1
Ikke tillatt
±2,5s/d
entrådet mangetrådet
1 − 4 mm
2
0,5 - 2,5 mm
58
100h
-10°C til +60°C
0°C til +55°C
Valg og
instilling
Godkjennelse
1 5
2 6
OK
3 7
Bekreftelse &
4 8
tilbake til
normal display
±1h
Perm. Clear Reset
Kansellering av hele
minnet
Rør ikke Kontaktene
N
®
24V
AC
2
