Rohrleitung

5 Rohrleitung
Rohrleitungslänge
Die in Tabelle 9 und Bild 7 angegebenen maximalen
Rohrleitungslängen und Höhenunterschiede müssen
eingehalten werden.
Mindestrohrlänge 3 m, um Vibrationen und Strömungs-
geräusche zu vermeiden.
Max. Länge für alle Räume
Max. Länge für eine Inneneinheit
Max. Höhenunterschied zwischen Innen- und Außeneinheit
Max. Höhenunterschied zwischen mehreren Inneneinheiten
Tab. 9 Maximal zulässige Rohrleitungslängen und Höhenunterschiede

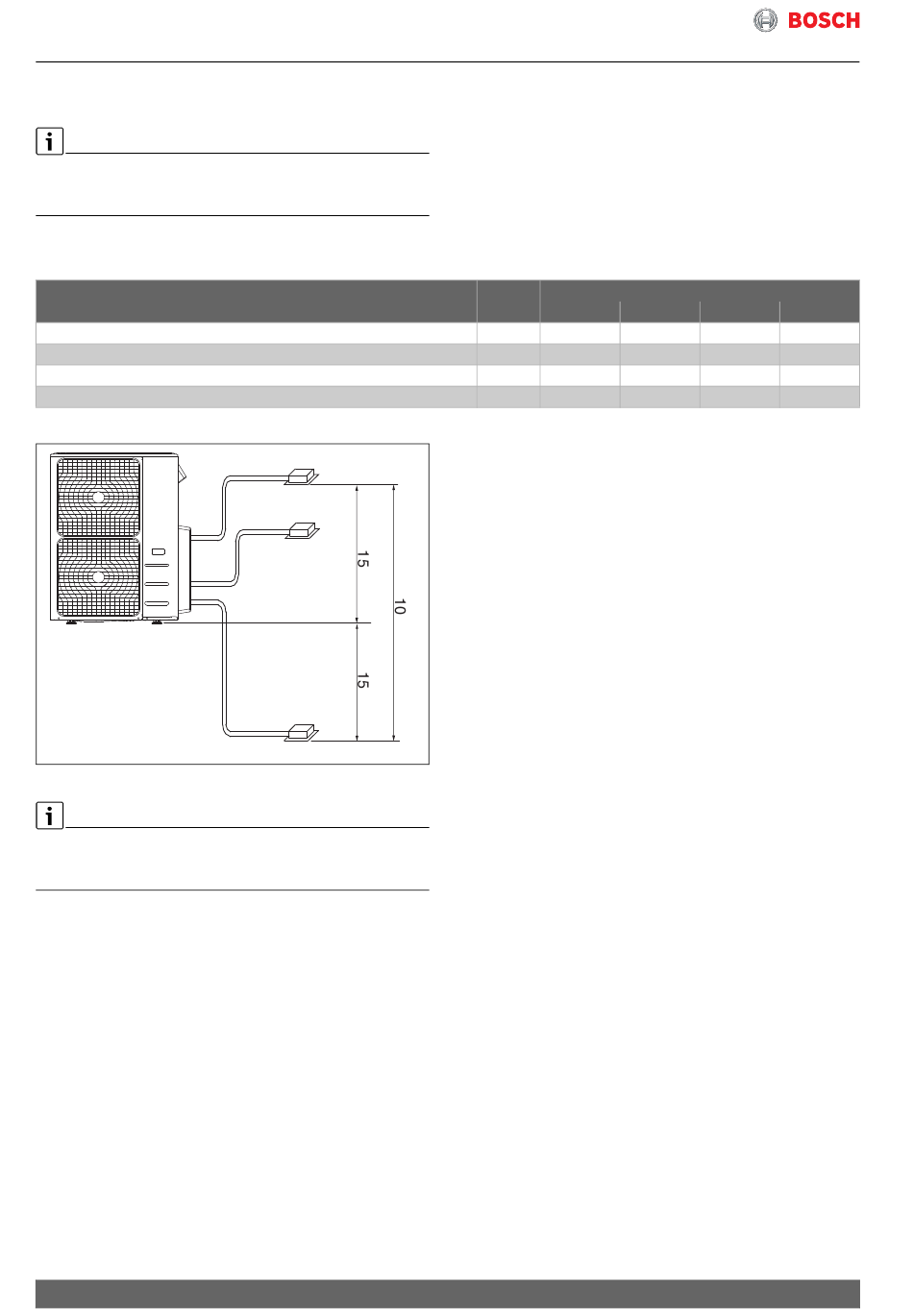

Bild 7 Maximale Höhenunterschiede (Maße in m)
Die Inneneinheiten müssen jeweils mit einem eigenen
Rohrleitungspaar an die Außeneinheit angeschlossen
werden.
8
Einheit
m
m
m
m
0010033510-001
CL5000MS
18 OUE 27 OUE 36 OUE
40 60
25 30
15 15
10 10
Climate 5000 MS – 6721843985 (2022/02)
42 OUE
80 80
35 35
15 15
10 10
