4

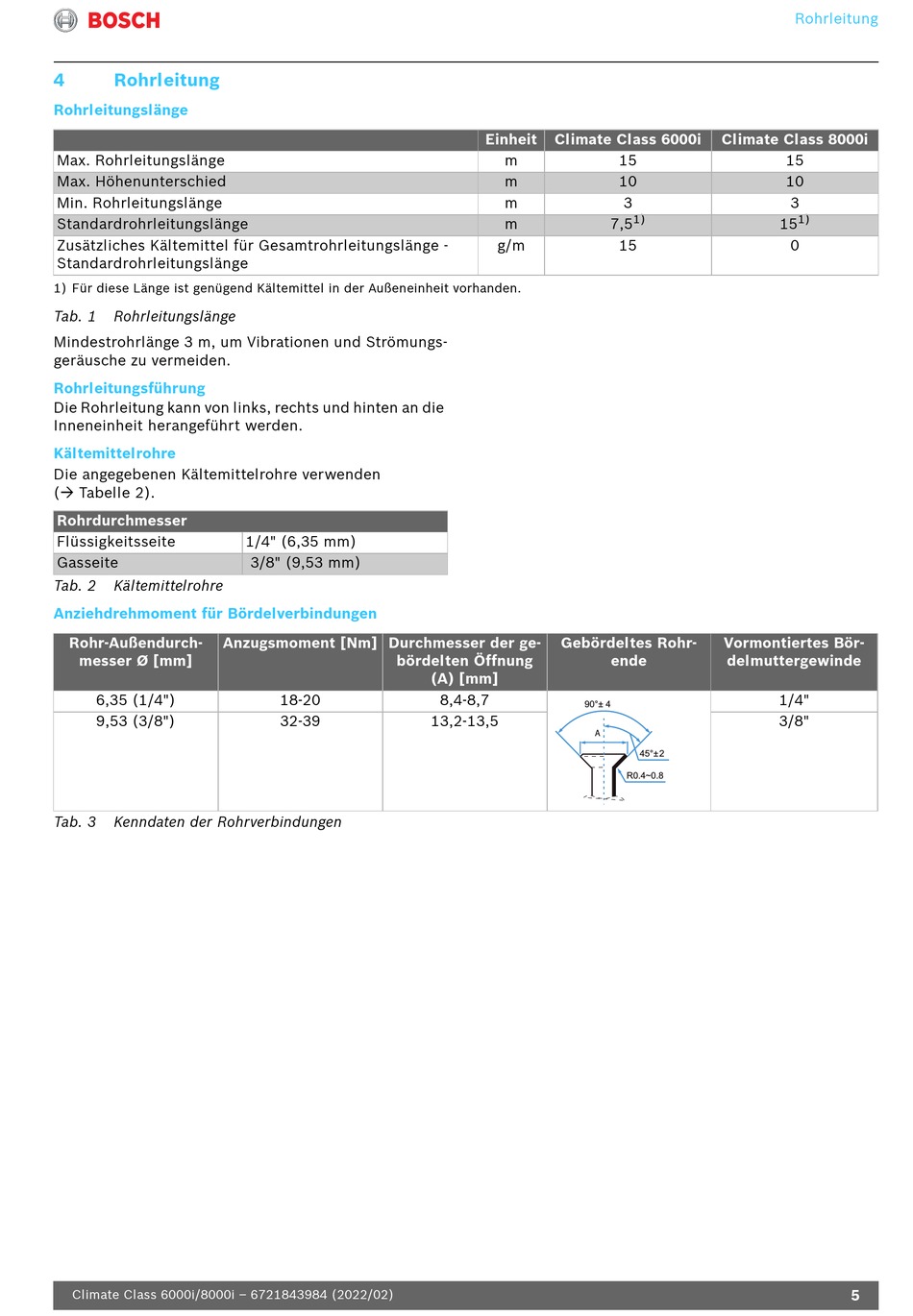

Rohrleitung

Rohrleitungslänge
Max. Rohrleitungslänge
Max. Höhenunterschied
Min. Rohrleitungslänge
Standardrohrleitungslänge
Zusätzliches Kältemittel für Gesamtrohrleitungslänge -
Standardrohrleitungslänge
1) Für diese Länge ist genügend Kältemittel in der Außeneinheit vorhanden.
Tab. 1 Rohrleitungslänge
Mindestrohrlänge 3 m, um Vibrationen und Strömungs-
geräusche zu vermeiden.
Rohrleitungsführung
Die Rohrleitung kann von links, rechts und hinten an die
Inneneinheit herangeführt werden.
Kältemittelrohre
Die angegebenen Kältemittelrohre verwenden
( Tabelle 2).
Rohrdurchmesser
Flüssigkeitsseite
Gasseite
Tab. 2 Kältemittelrohre
Anziehdrehmoment für Bördelverbindungen
Rohr-Außendurch- Anzugsmoment [Nm] Durchmesser der ge-
messer Ø [mm]
6,35 (1/4")
9,53 (3/8")
Tab. 3 Kenndaten der Rohrverbindungen
Climate Class 6000i/8000i – 6721843984 (2022/02)
1/4" (6,35 mm)
3/8" (9,53 mm)
bördelten Öffnung
18-20
32-39
Einheit Climate Class 6000i
m
m
m
m
g/m
Gebördeltes Rohr-
(A) [mm]
8,4-8,7
90°± 4
13,2-13,5
A
Climate Class 8000i
15
10
3
1)
7,5 15
15
Vormontiertes Bör-
ende delmuttergewinde
1/4"
3/8"
45°± 2
R0.4~0.8
Rohrleitung
15
10
3
1)
0
5
