7.3

Abmessungen Inneneinheit

Die Abmessungen der Inneneinheit unterscheiden sich
je nach Leistung und können den technischen Daten
entnommen werden  Kapitel 7.2, Seite 13.
Climate 5000 MS – 6721843985 (2022/02)
7.4 Abmessungen Außeneinheit
T

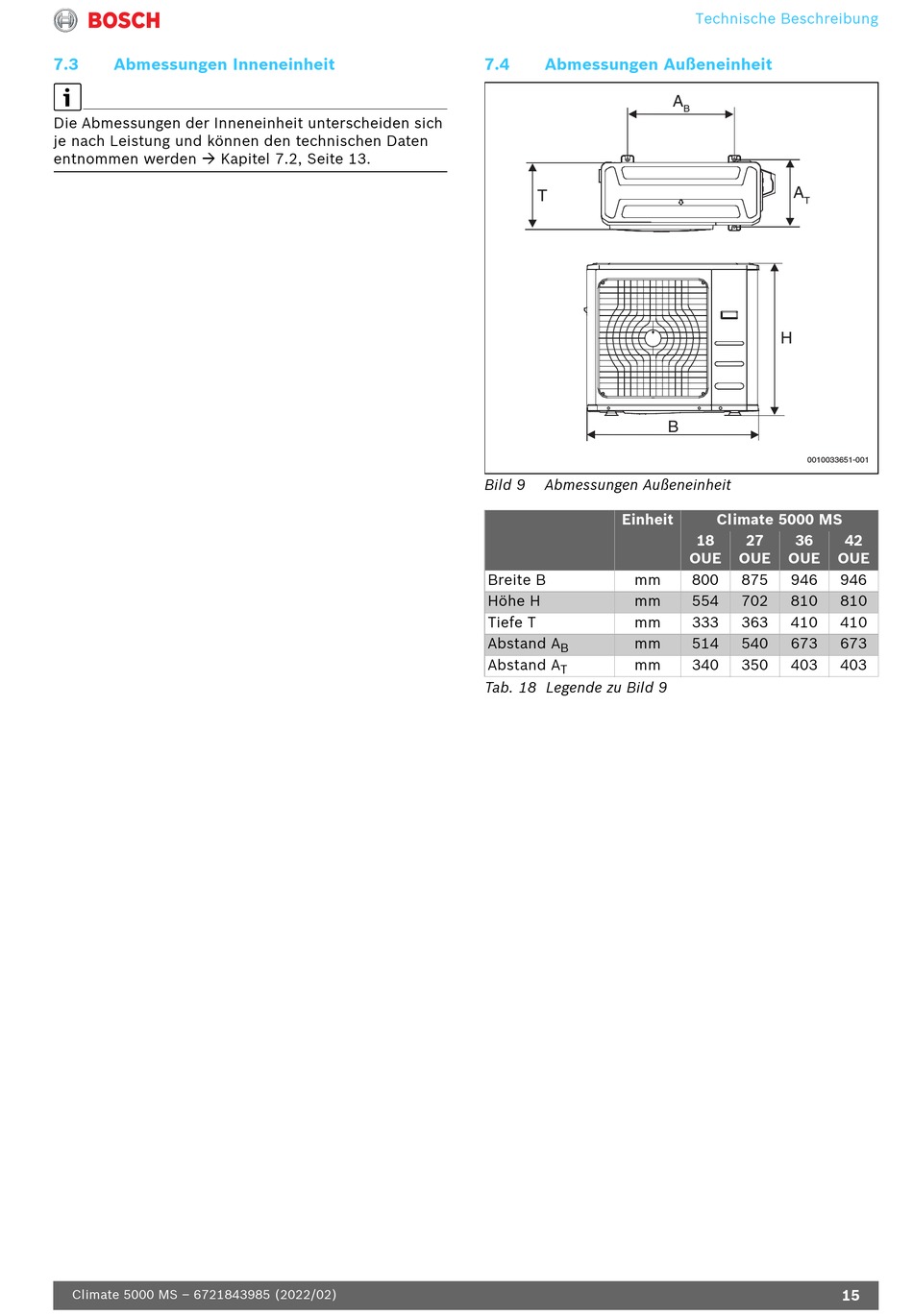

Bild 9 Abmessungen Außeneinheit
Einheit
Breite B mm
Höhe H mm
Tiefe T mm
Abstand A mm
B
Abstand A mm
T
Tab. 18 Legende zu Bild 9
Technische Beschreibung
A
B
A
T
H
B
0010033651-001
Climate 5000 MS
18 27 36
OUE OUE OUE OUE
800 875 946
554 702 810
333 363 410
514 540 673
340 350 403
42
946
810
410
673
403
15
