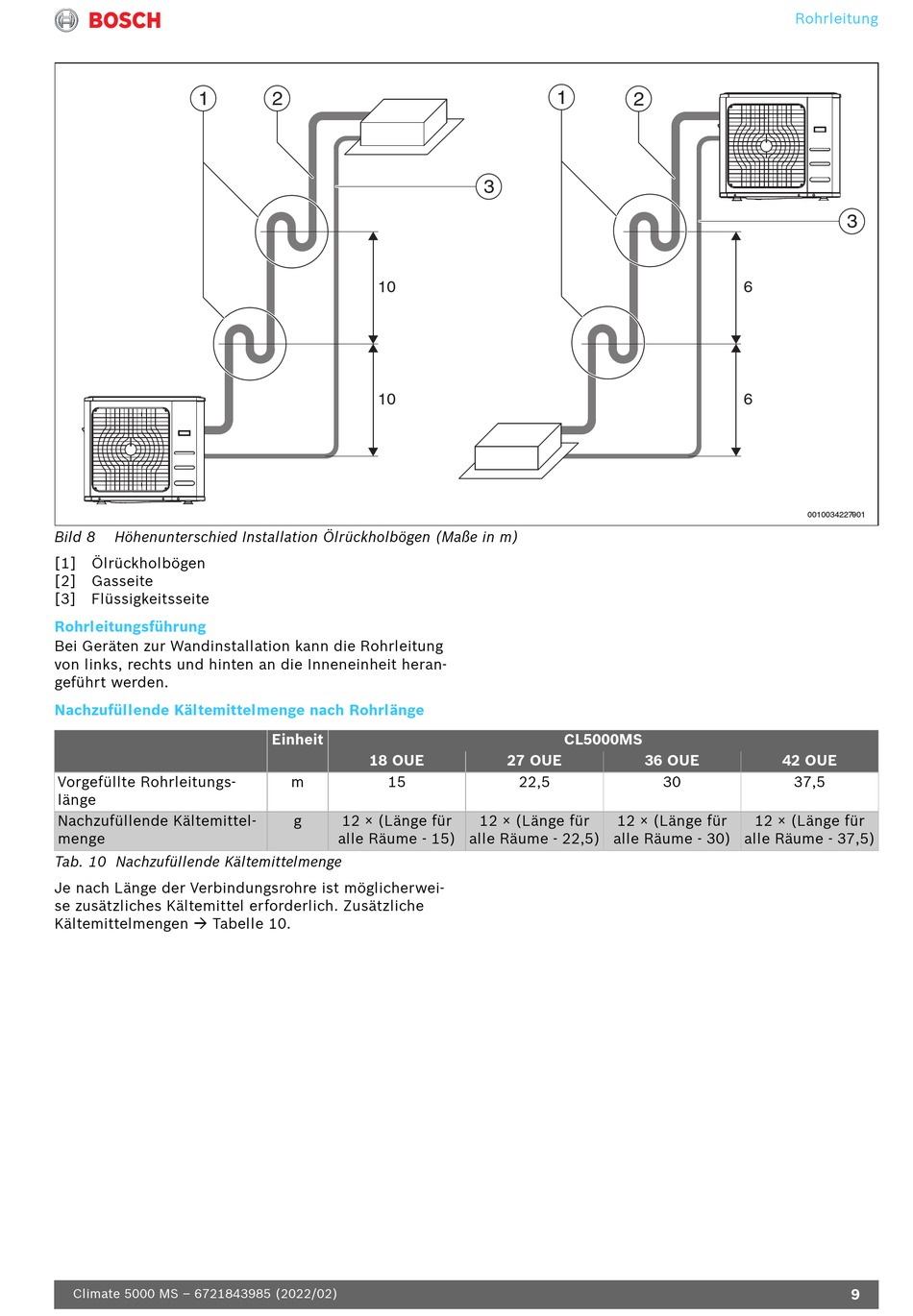

Bild 8 Höhenunterschied Installation Ölrückholbögen (Maße in m)
[1] Ölrückholbögen
[2] Gasseite
[3] Flüssigkeitsseite
Rohrleitungsführung
Bei Geräten zur Wandinstallation kann die Rohrleitung
von links, rechts und hinten an die Inneneinheit heran-
geführt werden.
Nachzufüllende Kältemittelmenge nach Rohrlänge
Vorgefüllte Rohrleitungs-
länge
Nachzufüllende Kältemittel-
menge
Tab. 10 Nachzufüllende Kältemittelmenge
Je nach Länge der Verbindungsrohre ist möglicherwei-
se zusätzliches Kältemittel erforderlich. Zusätzliche
Kältemittelmengen  Tabelle 10.
