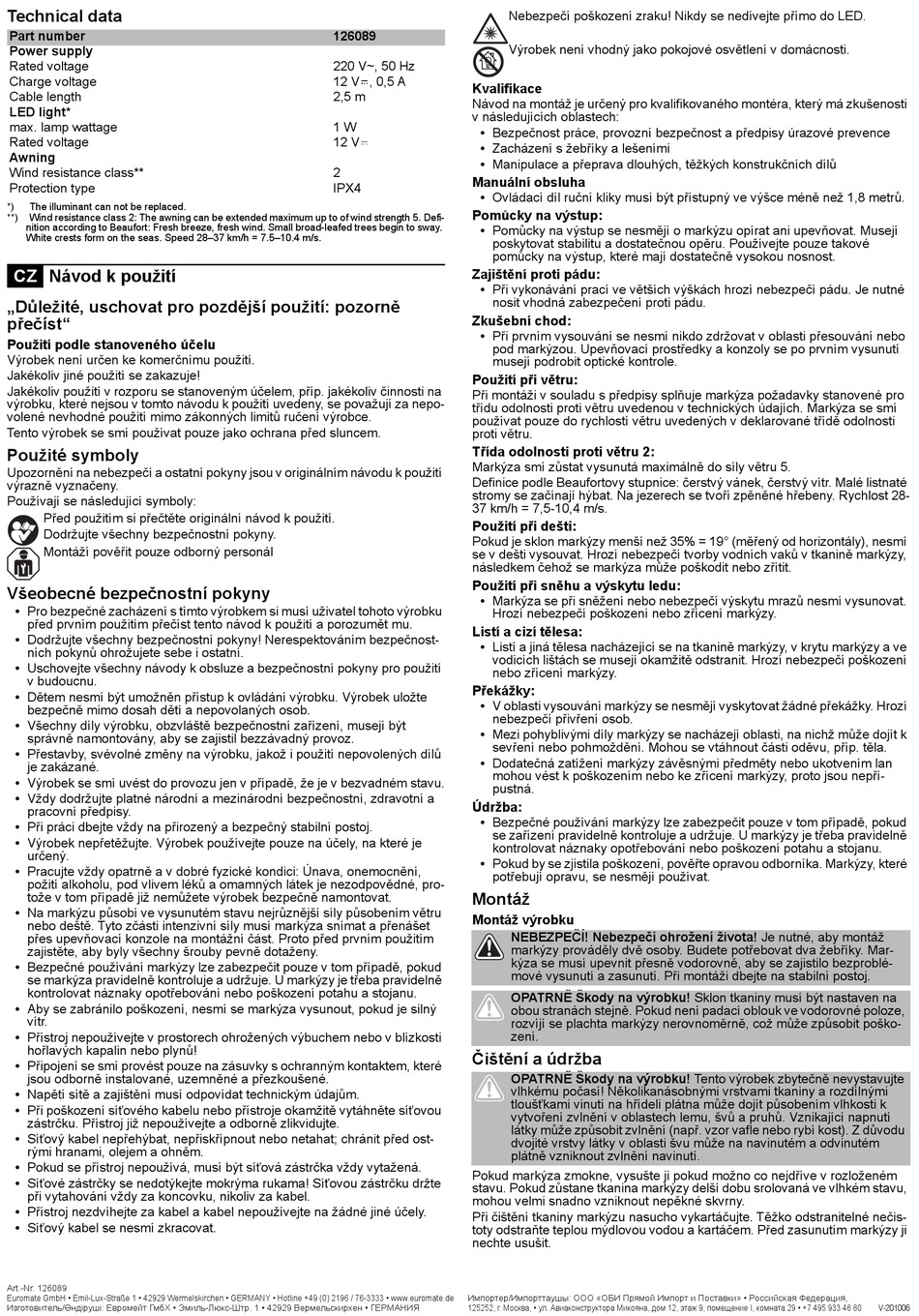

Technical data

Part number
Power supply
Rated voltage
Charge voltage
Cable length
LED light*
max. lamp wattage
Rated voltage
Awning
Wind resistance class**
Protection type
*) The illuminant can not be replaced.
**) Wind resistance class 2: The awning can be extended maximum up to of wind strength 5. Defi-
nition according to Beaufort: Fresh breeze, fresh wind. Small broad-leafed trees begin to sway.
White crests form on the seas. Speed 28–37 km/h = 7.5–10.4 m/s.
CZ Návod k použití
„Důležité, uschovat pro pozdĞjší použití: pozornĞ
přeΗíst"
Použití podle stanoveného úΗelu
Výrobek není určen ke komerčnímu použití.
Jakékoliv jiné použití se zakazuje!
Jakékoliv použití v rozporu se stanoveným účelem, příp. jakékoliv činnosti na
výrobku, které nejsou v tomto návodu k použití uvedeny, se považují za nepo-
volené nevhodné použití mimo zákonných limitů ručení výrobce.
Tento výrobek se smí používat pouze jako ochrana před sluncem.
Použité symboly
Upozornění na nebezpečí a ostatní pokyny jsou v originálním návodu k použití
výrazně vyznačeny.
Používají se následující symboly:
Před použitím si přečtěte originální návod k použití.
Dodržujte všechny bezpečnostní pokyny.
Montáží pověřit pouze odborný personál
Všeobecné bezpeΗnostní pokyny
• Pro bezpečné zacházení s tímto výrobkem si musí uživatel tohoto výrobku
před prvním použitím přečíst tento návod k použití a porozumět mu.
• Dodržujte všechny bezpečnostní pokyny! Nerespektováním bezpečnost-
ních pokynů ohrožujete sebe i ostatní.
• Uschovejte všechny návody k obsluze a bezpečnostní pokyny pro použití
v budoucnu.
• Dětem nesmí být umožněn přístup k ovládání výrobku. Výrobek uložte
bezpečně mimo dosah dětí a nepovolaných osob.
• Všechny díly výrobku, obzvláště bezpečnostní zařízení, musejí být
správně namontovány, aby se zajistil bezzávadný provoz.
• Přestavby, svévolné změny na výrobku, jakož i použití nepovolených dílů
je zakázané.
• Výrobek se smí uvést do provozu jen v případě, že je v bezvadném stavu.
• Vždy dodržujte platné národní a mezinárodní bezpečnostní, zdravotní a
pracovní předpisy.
• Při práci dbejte vždy na přirozený a bezpečný stabilní postoj.
• Výrobek nepřetěžujte. Výrobek používejte pouze na účely, na které je
určený.
• Pracujte vždy opatrně a v dobré fyzické kondici: Únava, onemocnění,
požití alkoholu, pod vlivem léků a omamných látek je nezodpovědné, pro-
tože v tom případě již nemůžete výrobek bezpečně namontovat.
• Na markýzu působí ve vysunutém stavu nejrůznější síly působením větru
nebo deště. Tyto zčásti intenzivní síly musí markýza snímat a přenášet
přes upevňovací konzole na montážní část. Proto před prvním použitím
zajistěte, aby byly všechny šrouby pevně dotaženy.
• Bezpečné používání markýzy lze zabezpečit pouze v tom případě, pokud
se markýza pravidelně kontroluje a udržuje. U markýzy je třeba pravidelně
kontrolovat náznaky opotřebování nebo poškození potahu a stojanu.
• Aby se zabránilo poškození, nesmí se markýza vysunout, pokud je silný
vítr.
• Přístroj nepoužívejte v prostorech ohrožených výbuchem nebo v blízkosti
hořlavých kapalin nebo plynů!
• Připojení se smí provést pouze na zásuvky s ochranným kontaktem, které
jsou odborně instalované, uzemněné a přezkoušené.
• Napětí sítě a zajištění musí odpovídat technickým údajům.
• Při poškození síťového kabelu nebo přístroje okamžitě vytáhněte síťovou
zástrčku. Přístroj již nepoužívejte a odborně zlikvidujte.
• Síťový kabel nepřehýbat, nepřiskřípnout nebo netahat; chránit před ost-
rými hranami, olejem a ohněm.
• Pokud se přístroj nepoužívá, musí být síťová zástrčka vždy vytažená.
• Síťové zástrčky se nedotýkejte mokrýma rukama! Síťovou zástrčku držte
při vytahování vždy za koncovku, nikoliv za kabel.
• Přístroj nezdvíhejte za kabel a kabel nepoužívejte na žádné jiné účely.
• Síťový kabel se nesmí zkracovat.
Art.-Nr. 126089
Euromate GmbH • Emil-Lux-Straße 1 • 42929 Wermelskirchen • GERMANY • Hotline +49 (0) 2196 / 76-3333 • www.euromate.de
і і: • Э
/
126089
220 V~, 50 Hz
12 V , 0,5 A
2,5 m
1 W
12 V
2
IPX4
- - . 1 • 42929 •
Nebezpečí poškození zraku! Nikdy se nedívejte přímo do LED.
Výrobek není vhodný jako pokojové osvětlení v domácnosti.
Kvalifikace
Návod na montáž je určený pro kvalifikovaného montéra, který má zkušenosti
v následujících oblastech:
• Bezpečnost práce, provozní bezpečnost a předpisy úrazové prevence
• Zacházení s žebříky a lešeními
• Manipulace a přeprava dlouhých, těžkých konstrukčních dílů
Manuální obsluha
• Ovládací díl ruční kliky musí být přístupný ve výšce méně než 1,8 metrů.
Pomůcky na výstup:
• Pomůcky na výstup se nesmějí o markýzu opírat ani upevňovat. Musejí
poskytovat stabilitu a dostatečnou opěru. Používejte pouze takové
pomůcky na výstup, které mají dostatečně vysokou nosnost.
ZajištĞní proti pádu:
• Při vykonávání prací ve větších výškách hrozí nebezpečí pádu. Je nutné
nosit vhodná zabezpečení proti pádu.
Zkušební chod:
• Při prvním vysouvání se nesmí nikdo zdržovat v oblasti přesouvání nebo
pod markýzou. Upevňovací prostředky a konzoly se po prvním vysunutí
musejí podrobit optické kontrole.
Použití při vĞtru:
Při montáži v souladu s předpisy splňuje markýza požadavky stanovené pro
třídu odolnosti proti větru uvedenou v technických údajích. Markýza se smí
používat pouze do rychlostí větru uvedených v deklarované třídě odolnosti
proti větru.
Třída odolnosti proti vĞtru 2:
Markýza smí zůstat vysunutá maximálně do síly větru 5.
Definice podle Beaufortovy stupnice: čerstvý vánek, čerstvý vítr. Malé listnaté
stromy se začínají hýbat. Na jezerech se tvoří zpěněné hřebeny. Rychlost 28-
37 km/h = 7,5-10,4 m/s.
Použití při dešti:
Pokud je sklon markýzy menší než 35% = 19° (měřený od horizontály), nesmí
se v dešti vysouvat. Hrozí nebezpečí tvorby vodních vaků v tkanině markýzy,
následkem čehož se markýza může poškodit nebo zřítit.
Použití při snĞhu a výskytu ledu:
• Markýza se při sněžení nebo nebezpečí výskytu mrazů nesmí vysunovat.
Hrozí nebezpečí poškození nebo zřícení markýzy.
Listí a cizí tĞlesa:
• Listí a jiná tělesa nacházející se na tkanině markýzy, v krytu markýzy a ve
vodicích lištách se musejí okamžitě odstranit. Hrozí nebezpečí poškození
nebo zřícení markýzy.
Překážky:
• V oblasti vysouvání markýzy se nesmějí vyskytovat žádné překážky. Hrozí
nebezpečí přivření osob.
• Mezi pohyblivými díly markýzy se nacházejí oblasti, na nichž může dojít k
sevření nebo pohmoždění. Mohou se vtáhnout části oděvu, příp. těla.
• Dodatečná zatížení markýzy závěsnými předměty nebo ukotvením lan
mohou vést k poškozením nebo ke zřícení markýzy, proto jsou nepří-
pustná.
Údržba:
• Bezpečné používání markýzy lze zabezpečit pouze v tom případě, pokud
se zařízení pravidelně kontroluje a udržuje. U markýzy je třeba pravidelně
kontrolovat náznaky opotřebování nebo poškození potahu a stojanu.
• Pokud by se zjistila poškození, pověřte opravou odborníka. Markýzy, které
potřebují opravu, se nesmějí používat.
Montáž
Montáž výrobku
NEBEZPEΖÍ! NebezpeΗí ohrožení života! Je nutné, aby montáž
markýzy prováděly dvě osoby. Budete potřebovat dva žebříky. Mar-
kýza se musí upevnit přesně vodorovně, aby se zajistilo bezproblé-
mové vysunutí a zasunutí. Při montáži dbejte na stabilní postoj.
OPATRNĝ Škody na výrobku! Sklon tkaniny musí být nastaven na
obou stranách stejně. Pokud není padací oblouk ve vodorovné poloze,
rozvíjí se plachta markýzy nerovnoměrně, což může způsobit poško-
zení.
ΖištĞní a údržba
OPATRNĝ Škody na výrobku! Tento výrobek zbytečně nevystavujte
vlhkému počasí! Několikanásobnými vrstvami tkaniny a rozdílnými
tloušťkami vinutí na hřídeli plátna může dojít působením vlhkosti k
vytvoření zvlnění v oblastech lemu, švů a pruhů. Vznikající napnutí
látky může způsobit zvlnění (např. vzor vafle nebo rybí kost). Z důvodu
dvojité vrstvy látky v oblasti švu může na navinutém a odvinutém
plátně vzniknout zvlnění navinutí.
Pokud markýza zmokne, vysušte ji pokud možno co nejdříve v rozloženém
stavu. Pokud zůstane tkanina markýzy delší dobu srolovaná ve vlhkém stavu,
mohou velmi snadno vzniknout nepěkné skvrny.
Při čištění tkaniny markýzu nasucho vykartáčujte. Těžko odstranitelné nečis-
toty odstraňte teplou mýdlovou vodou a kartáčem. Před zasunutím markýzy ji
nechte usušit.
/ : «
