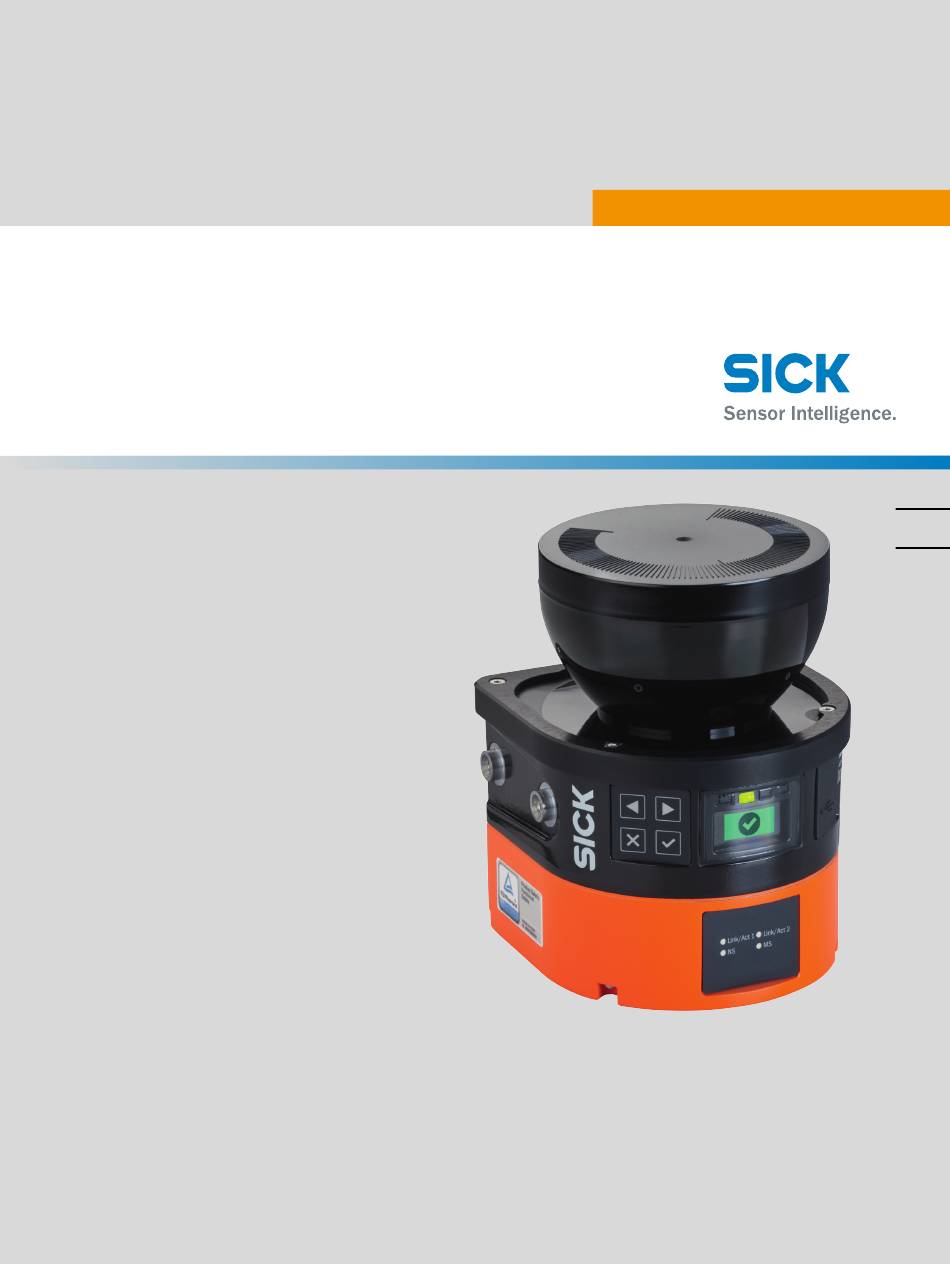

- Seite 1 M O U N T I N G I N S T R U C T I O N S outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Safety laser scanners...
- Seite 2 M O N T A G E A N L E I T U N G outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Sicherheitslaserscanner...
-
Seite 3: Zu Diesem Dokument
Display Tastenfeld USB-Anschluss Status-LEDs Zusätzliche LEDs für EIN-Zustand und AUS-Zustand 8023259/1GRR/2022-10-19 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Irrtümer und Änderungen vorbehalten... -
Seite 4: Position Des Systemsteckers Ändern
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐ ment: 2,25 Nm … 2,75 Nm. Trockenbeutel vorsichtig ins Gehäuse einlegen und Abdeckplatte auflegen. Der Trockenbeutel sollte nicht gequetscht werden. Falls der Trockenbeutel beschädigt ist, den SICK-Service kontaktieren. 10. Abdeckplatte am Sicherheitslaserscanner anschrauben. Anzugsdrehmoment: 2,25 Nm … 2,75 Nm. Sicherheitslaserscanner direkt montieren Direktmontage: Der Sicherheitslaserscanner hat an der Rückseite 4 M5-Gewindebohrungen. -
Seite 5: Anschlussübersicht
RX– Empfangsdaten – Gewinde Abschirmung Funktion des Anschlusses siehe „Anschlussübersicht“. 8023259/1GRR/2022-10-19 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Irrtümer und Änderungen vorbehalten... -
Seite 6: Sicherheitslaserscanner Ohne Systemstecker Tauschen
Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen. Systemstecker am neuen Sicherheitslaserscanner montieren, siehe „Systemste‐ cker tauschen“. M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET 8023259/1GRR/2022-10-19 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Sicherheitslaserscanner Komplett Tauschen
Keine Gewalt anwenden. Systemstecker tauschen: Benötigtes Werkzeug: • Schraubenschlüssel Innensechsrund TX20 8023259/1GRR/2022-10-19 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Irrtümer und Änderungen vorbehalten... - Seite 8 M O N T A G E A N L E I T U N G | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET 8023259/1GRR/2022-10-19 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 9 M O U N T I N G I N S T R U C T I O N S outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Safety laser scanners...
-
Seite 10: About This Document
To do so, enter the product part number in the search field (part number: see the entry in the “P/N” or “Ident. no.” field on the type label). - Seite 11 Carefully place the desiccant bag in the housing and apply the cover plate. Make sure the desiccant bag is not pinched. If the desiccant bag is damaged, contact SICK Service. 10. Install the cover plate on the safety laser scanner. Tightening torque: 2.25 Nm …...
-
Seite 12: Connection Overview
For the function of the connections, see “Connection overview”. M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET 8023259/1GRR/2022-10-19 | SICK Subject to change without notice... - Seite 13 Check the effectiveness of the protective device. For more information, see the operating instructions. 8023259/1GRR/2022-10-19 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET...
- Seite 14 If necessary: move the safety laser scanner to a clean location. M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET 8023259/1GRR/2022-10-19 | SICK Subject to change without notice...
- Seite 15 8023259/1GRR/2022-10-19 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 – EtherNet/IP™, outdoorScan3 – PROFINET Subject to change without notice...
- Seite 16 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
