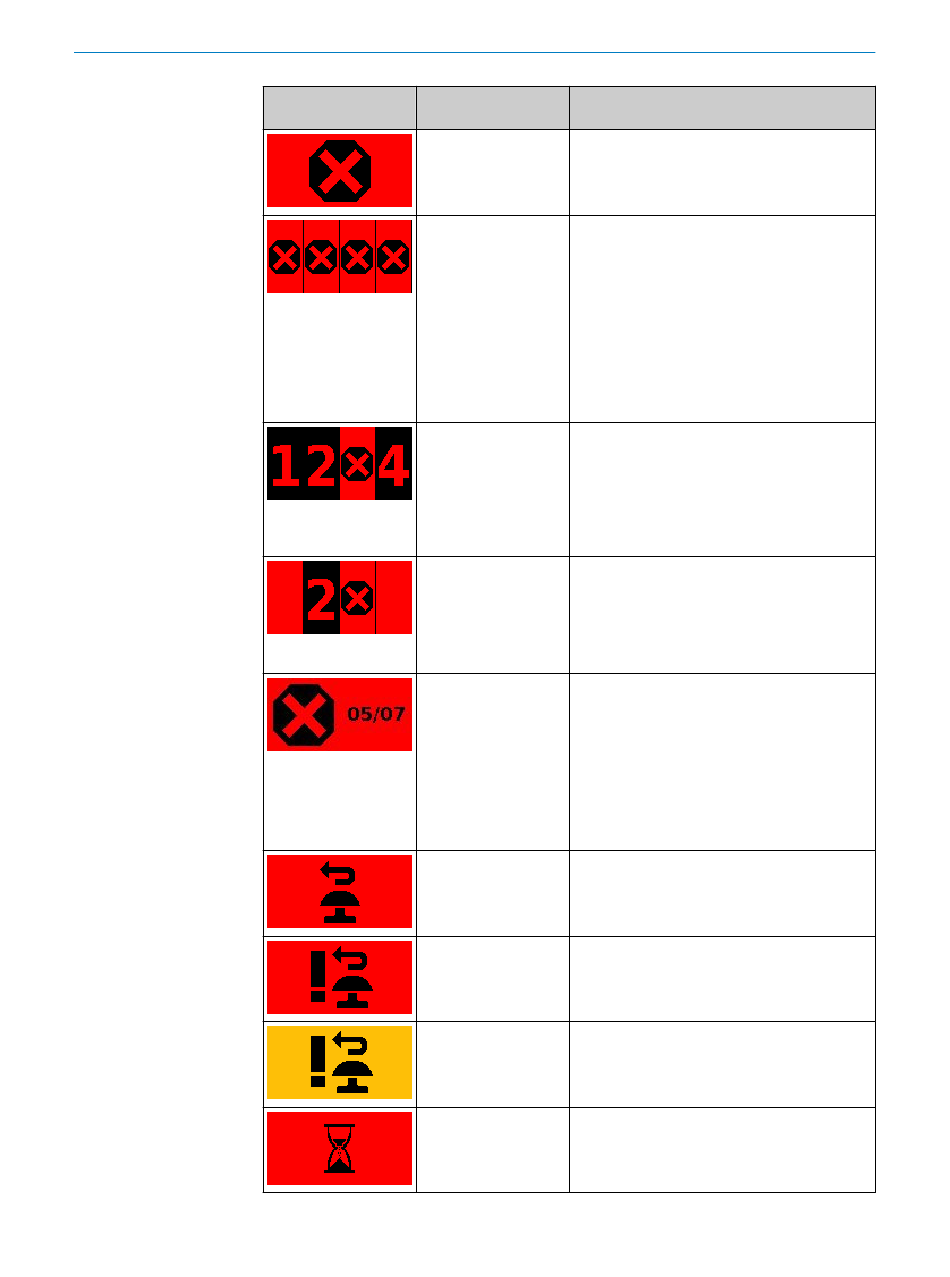

Anzeige Gerät oder Konfigura‐
tion
Geräte und Konfigura‐
tionen mit einem kon‐
figurierten Sicherheits‐
ausgang
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit mehr als 4
konfigurierten Sicher‐
heitsausgängen
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit
automatischem Wie‐
deranlauf nach Zeit
BEDIENUNG
Bedeutung
Detektion im Schutzfeld, Sicherheitsausgang
im AUS-Zustand.
Für jeden von 4 Abschaltpfaden gilt: Detektion
im Schutzfeld oder im aktiven Überwachungs‐
fall liegt ein Warnfeld. Sicherheitsausgänge im
AUS-Zustand.
Jede Spalte steht für einen Sicherheitsaus‐
gang.
Sicherheitsausgänge, die im AUS-Zustand
sind, sind mit einem Kreuz markiert, wenn
sie in mindestens einem Überwachungsfall im
sicherheitsgerichteten EIN-Zustand sein kön‐
nen.
Detektion im Schutzfeld mit Position 3 im Pro‐
zessabbild oder im aktiven Überwachungsfall
liegt ein Warnfeld. Der zugehörige Sicherheits‐
ausgang ist im AUS-Zustand.
Sicherheitsausgänge, bei denen kein Objekt im
Feld detektiert wird und die im EIN-Zustand
sind, sind mit ihrer Nummer markiert.
Abschaltpfade, in denen kein Schutzfeld liegt,
sind nicht markiert. Der zugehörige Sicher‐
heitsausgang ist im AUS-Zustand.
Ein nicht sicherheitsgerichteter Ausgang kann
dennoch im EIN-Zustand sein, z. B. bei einem
freien Warnfeld.
Für einen oder mehrere Abschaltpfade gilt:
Detektion im Schutzfeld oder im aktiven Über‐
wachungsfall liegt ein Warnfeld. Die zuge‐
hörigen Sicherheitsausgänge sind im AUS-
Zustand.
• Linke Zahl: Anzahl der Sicherheitsausgänge
im AUS-Zustand
• Rechte Zahl: Anzahl der konfigurierten
Sicherheitsausgänge
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
Schutzfeld ist frei, konfigurierte Zeit bis zum
Wiederanlauf läuft ab.
