Zur Kennzeichnung der verschiedenen Stände des Funktionsumfangs dient eine drei‐
stellige Versionsnummer. Am Gerät ist die Versionsnummer mit dem Buchstaben V
gekennzeichnet.
Eine Konfiguration im Safety Designer oder in einem Systemstecker muss zum Gerät
passen, für das sie verwendet werden soll. Wenn die Konfiguration passt, kann sie
aus dem Safety Designer ins Gerät übertragen werden und der Systemstecker mit der
Konfiguration kann für das Gerät verwendet werden.
Die Konfiguration passt zum Gerät, wenn die folgenden Punkte zutreffen:
• Die 1. Stelle der beiden Versionsnummern muss identisch sein.
• Die 2. Stelle der Versionsnummer muss beim Gerät mindestens so groß sein wie
bei der Konfiguration im Safety Designer oder im Systemstecker.
•
Die 3. Stelle ist nicht relevant für die Kompatibilität.
Der Funktionsumfang des Geräts kann an folgenden Stellen abgelesen werden:
• Aufkleber auf dem Gerät
• Display, Eintrag im Menü Geräteinfo unter Hardware
• Safety Designer, Dialog Übersicht (nur bei verbundenem Gerät)
• Safety Designer, Bericht

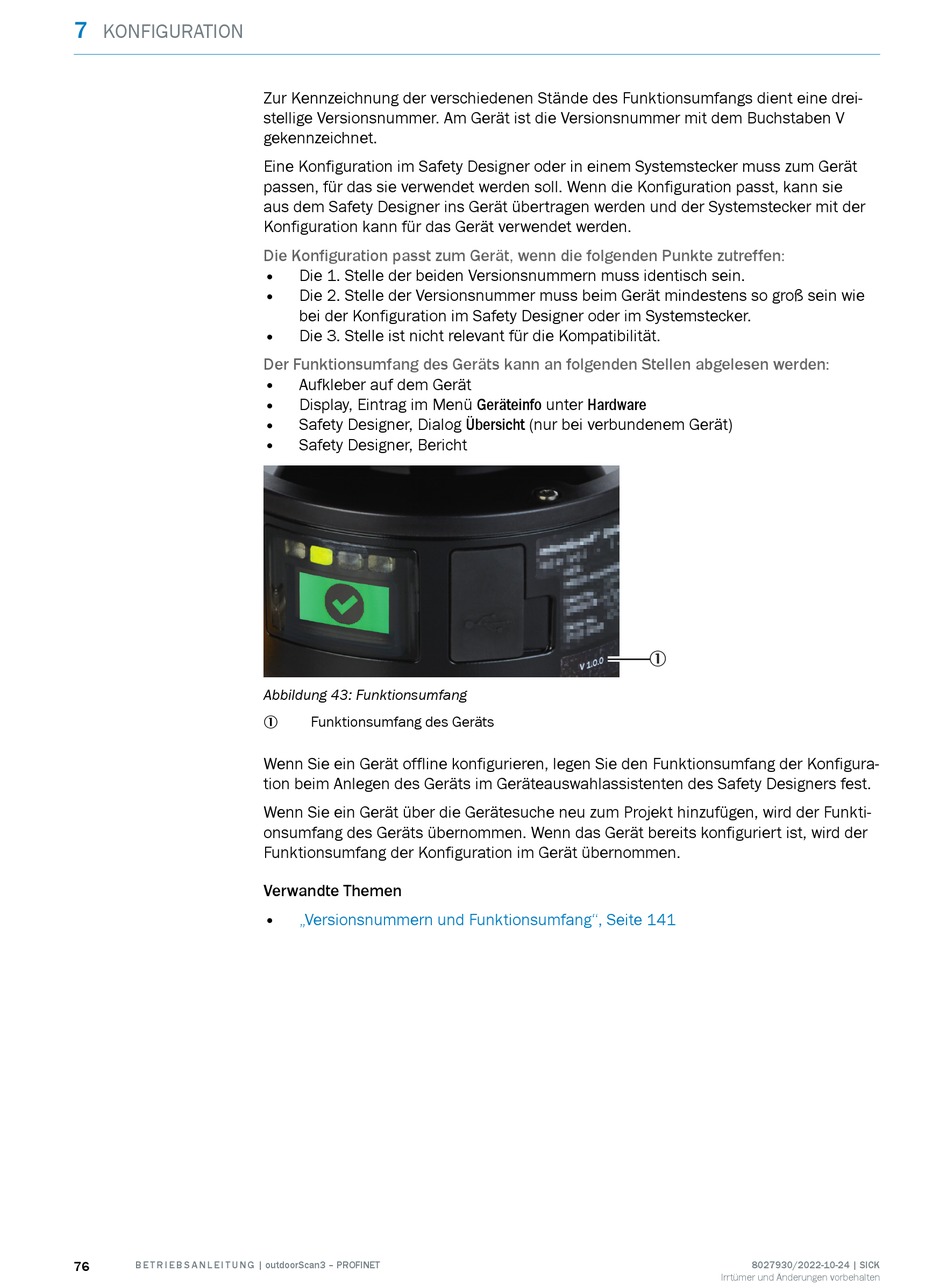

Abbildung 43: Funktionsumfang
Funktionsumfang des Geräts
1
Wenn Sie ein Gerät offline konfigurieren, legen Sie den Funktionsumfang der Konfigura‐
tion beim Anlegen des Geräts im Geräteauswahlassistenten des Safety Designers fest.
Wenn Sie ein Gerät über die Gerätesuche neu zum Projekt hinzufügen, wird der Funkti‐
onsumfang des Geräts übernommen. Wenn das Gerät bereits konfiguriert ist, wird der
Funktionsumfang der Konfiguration im Gerät übernommen.
Verwandte Themen
• „Versionsnummern und Funktionsumfang", Seite 141
