- Seite 1 WWW.FUHR.DE autotronic autotronic Montage-, Bedienungs- und Wartungsanleitung Beachten Sie bitte die ergänzenden Informationen: Montageanleitung Fluchttürverschlüsse 834P/836P Leistungserklärung 834P /836P www.fuhr.de www.fuhr.de...
-
Seite 2: Inhaltsverzeichnis

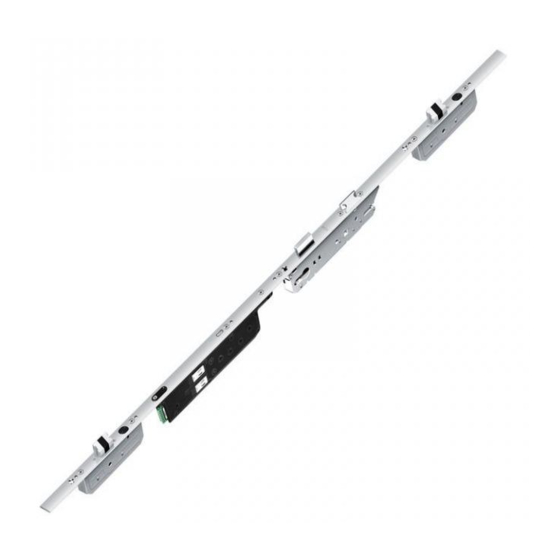

Inhalt Einführung 1 Einführung Die Mehrfachverriegelungen FUHR autotronic 834 und autotronic 836 verriegeln automatisch beim Schließen der Tür 2 Wichtige Informationen/Sicherheitshinweise durch Magnetauslöser. Die komfortable Entriegelung erfolgt motorisch über zwei parallel arbeitende Hochleistungsmotoren 2.1 Basiskomponenten – zuverlässig, stark und schnell. Es kann zwischen verschiedenen Öffnungsvarianten gewählt werden: 2.2 Zertifizierungen | Kennzeichnung der Schlösser... -
Seite 3: Wichtige Informationen/Sicherheitshinweise
Diese Anleitung enthält wichtige Hinweise zur Montage, Inbetriebnahme und Handhabung der Mehrfachverriegelungen Mehrfachverriegelung FUHR autotronic 834 oder autotronic 836 mit Schließleiste oder einzelnen Schließteilen FUHR autotronic 834 und autotronic 836. Bitte lesen Sie diese aufmerksam vor der Montage und Inbetriebnahme. Die auf- Der Lieferumfang ist abhängig von der jeweiligen Ausführungsvariante. -
Seite 4: Zertifizierungen | Kennzeichnung Der Schlösser
Die erforderliche Klasse für diese Komponenten richtet sich nach der Klasse des Schlosses und kann folgender Tabelle entnom- men werden: Geprüft gemäß EN 14846 Zertifiziert gemäß QM342 autotronic 834 – VdS-Anerkennung Klasse A Schloss Profilzylinder VdS-anerkanntes Türschild DIN-geprüft nach DIN 18 257... -
Seite 5: Einbaubeispiele
Anschlussprinzip mit Typ 4 (Typ 10 analog) • Öffnungsimpuls über eine Gegensprechanlage • Anschluss einer externen Kontroll-LED Art.-Nr. VNZ80067 Systemkomponenten: Mehrfachverriegelung profilbezogene verdeckt- oder aufliegender Kabelübergang FUHR autotronic 834 System-Schließ leiste Art.-Nr. VNZ80090/ VNZ80089 oder autoronic 836 + separat zu inkl. elektromotorischer bestel len der... -
Seite 6: Version 2 - Standard - Mit Stößelkontakt /Ohne Steuerung
Anschlussprinzip mit Typ 4 (Typ 10 analog) • Öffnungsimpuls über eine Gegensprechanlage • Anschluss einer externen Kontroll-LED Art.-Nr. VNZ80067 Systemkomponenten: Mehrfachverriegelung profilbezogene profilabhängige Stößelkontakte FUHR autotronic 834 System-Schließ leiste Kabelanschluss (Länge 4.000 mm) mit oder autoronic 836 + separat zu Multifunktionsstecker vorkonfektioniert bestel len der inkl. -
Seite 7: Version 3 - Standard - Mit Stößelkontakt Und Rahmenseitigem Schaltnetzteil /Ohne Steuerung
Funktionen: • Öffnungsimpuls über eine Gegensprechanlage • Anschluss einer externen Kontroll-LED Art.-Nr. VNZ80067 Systemkomponenten: Mehrfachverriegelung profilbezogene profilabhängige Stößelkontakte FUHR autotronic 834 System-Schließ leiste Kabelanschluss (Länge 4.000 mm) mit oder autoronic 836 + separat zu Multifunktionsstecker vorkonfektioniert bestel len der inkl. elektromotorischer... -
Seite 8: Version 4 - Standard - All Inclusive Zur Montage In Der Tür
VERSION 4 – STANDARD – ALL INCLUSIVE ZUR MONTAGE IN DER TÜR Funktionen: Anschlussprinzip mit Typ 4 (Typ 10 analog) Anschlussprinzip mit Typ 4 (Typ 10 analog) • Öffnung über FUHR Funk-Zutrittsmodule wie • Anschluss eines Drehflügelantriebs Funkschlüssel, Fingerscan, Transponder • Anschluss von Zeitschaltuhren (Dauer-Auf-Funktion) •... -
Seite 9: Version 5 - Objekt - All Inclusive Mit Hutschienenbauteilen
VERSION 5 – OBJEKT – ALL INCLUSIVE MIT HUTSCHIENENBAUTEILEN Funktionen: Anschlussprinzip mit Typ 4 (Typ 10 analog) • Öffnung über FUHR Funk-Zutrittsmodule wie • Anschluss eines Drehflügelantriebs Funkschlüssel, Fingerscan, Transponder • Anschluss von Zeitschaltuhren (Dauer-Auf-Funktion) • Einbindung in Gebäudemanagementsysteme •... -
Seite 10: Version 6 - Objekt - All Inclusive Mit Steuerungsbox
VERSION 6 – OBJEKT – ALL INCLUSIVE MIT STEUERUNGSBOX Funktionen: Anschlussprinzip mit Typ 4 (Typ 10 analog) • Öffnung über FUHR Funk-Zutrittsmodule wie • Anschluss eines Drehflügelantriebs Funkschlüssel, Fingerscan, Transponder • Anschluss von Zeitschaltuhren (Dauer-Auf-Funktion) • Einbindung in Gebäudemanagementsysteme •... -
Seite 11: Montageanleitung
Montageanleitung FRÄS- UND BOHRARBEITEN 4.1.1 KABELVERLEGUNG JE NACH TÜRAUFBAU BEI ALLEN EINBAUVERSIONEN Ausfräsungen für die Mehrfachverriegelung FUHR autotronic 834 bzw. autotronic 836 und für die passende Schließleiste Variante A – z. B. für Kunststofftüren: bzw. Schließteile vornehmen. Kabelverlegung in der Euro-Nut. - Seite 12 Es ist darauf zu achten, dass die Kontakt- flächeneinheit mit der Stößel kontaktein- heit exakt horizontal ausgerichtet ist, siehe Kapitel 4.1.3 Durchgangsbohrung entgraten & Gummischutztülle eindrücken ø12 mm Beispielfräsung. Für die jeweilige profilbezo- gene Version bitte die Fräsmaße anfordern. WWW.FUHR.DE WWW.FUHR.DE...
-
Seite 13: Sicherheitshinweise
Die Schrauben sind unbedingt von Hand anzuziehen (Drehmoment max. 1 Nm), da einige Bauteile aus Kunststoff gefertigt sind, und das zu starke Anziehen, z. B. durch einen Akku schrauber, zu Beschädigungen führen kann. Es ist darauf zu achten, dass die Kontaktflächeneinheit mit der Stößelkontakt einheit exakt horizontal ausgerichtet ist. WWW.FUHR.DE WWW.FUHR.DE... -
Seite 14: Montage Der Mehrfachverriegelung Im Türflügel
Kennzeichnung der Bauteile: und Datenübertragung gegen Vibration DIN rechts Plus-Symbol unten und Erschütterung. DIN links Plus-Symbol oben 3. Kabel und Mehrfachverriegelung FUHR autotronic 834 1. Die silbernen Abdeckkappen der Stößelkontakteinheit bzw. autotronic 836 in die Fräsöffnung einschieben. entfernen. Dabei unterhalb grünen... -
Seite 15: Montage Der Kabelführungen, Endkappen Und Abdeckstulpe Im Türflügel
4. Die Abdeckkappen wieder aufdrücken. Um einen einwandfreien Kontakt und unten DIN rechts = langlebigen Betrieb sicherzustellen, wur- den die Kontaktflächen werkseitig mit DIN links = oben Kontaktfett bestrichen. Diesen Fettfilm bitte nicht entfernen! Regelmäßige War- tung gem. Kapitel 9 beachten. WWW.FUHR.DE WWW.FUHR.DE... -
Seite 16: Montage Des Steuerungsgehäuses Im Blendrahmen
4.2.8 MONTAGE DES SCHALTNETZTEILS (TRAFO) IM BLENDRAHMEN 1. Vor Montage des Steuerungsgehäuses die Edelstahlblen- Das Schaltnetzteil des FUHR autotronic kann sowohl für de entfernen. Diese wird durch zwei Magnete gehalten DIN linke als auch für DIN rechte Türen verwendet werden. -
Seite 17: Inbetriebnahme
FUNKTIONSKONTROLLE IM MONTAGEBETRIEB EINSTELLUNGSMÖGLICHKEITEN 1. Nach der Montage sämtlicher FUHR Eine zuverlässige Funktion des Türsystems ist nur dann gewährleistet, wenn Schloss und Tür korrekt eingebaut sowie Bänder und Schließteile korrekt eingestellt wurden. Um eine optimale Dichtigkeit der Tür zu erzielen, können die Schließteile/Schließ- autotronic-Bauteile zunächst kontrol-... -
Seite 18: Externe Anschlussmöglichkeiten
Drehflügelantrieben, Alarmanlagen, Gebäudemanagementsystemen etc. (siehe Kapitel 6.2 ). Das Funkempfangsmodul VNBFP490 (1) empfängt das Darüber hinaus bietet der Multifunktionsstecker direkt am FUHR autotronic-Motorantrieb weitere Ein- und Ausgänge für Funk-Signal und leitet es an den Motor zur Türöffnung weiter. den Anschluss von z.B. Zutrittskontollsystemen, beleuchteten Stoßdrückern oder Verglasungselementen (siehe Kapitel 6.3). -
Seite 19: Die Steuerung
Relais für 1 Sek. den Schließerkontakt. Dieser Impuls wird von der Steuerung des Dreh- • Kabellos per Funk – über einen Funkschlüssel oder mit anderen FUHR Zutrittssystemen (siehe Kapitel 6.2.2) flügelantriebs verarbeitet und leitet das Aufschwenken des Türflügels ein. -
Seite 20: Kabellose Steuerung Der Dauerentriegelung Per Funk | Anlernen Eines Funkschlüssels
Anwendungsbeispiel – Gegensprechanlage: (verfügbar ab Softwarestand SW 1.40) Z. B. von außen kommend, soll die Tür per Funkschlüssel ge- Statt des hier beispielhaft gezeigten Funkschlüssels VNZ80293 kann auch jede andere FUHR Funk-Zutritts- öffnet werden. kontrolle zur Aktivierung angelernt werden. Von der Innenseite erfolgt die Öffnung über eine bauseits... -
Seite 21: Der Multifunktionsstecker Des Motorantriebs
Beschädigung bei D urch einen bestromten Impuls der Gegensprechan- Steuerung im Verpolung! lage oder des Zutrittskontrollsystems öffnet der FUHR Motorantrieb autotronic-Verschluss motorisch. K lemme 5 = GND (Masse) und Klemme 7 = 6-12 V AC oder 6-24 V DC. -
Seite 22: Ansteuerung Mit Fuhr Funk-Zutrittskontrollsystemen
» Die grüne LED (Steuerung) bzw. die rote LED (Funkempfangs mo dul) blinkt langsam. Die Handhabung anderer FUHR Funksender (Fingerscan, Tastatur, Transponder etc.) erfolgt analog. Detaillierte Informationen: www.fuhr.de. Den Anschluss externer Zutrittskontrollen entnehmen Sie bitte dem Schaltplan Kapitel 7 sowie der entsprechenden Anleitung. -
Seite 23: Löschen Einzelner Benutzer-Funkschlüssel
LED (Steuerung) für 1 Sek. bzw. die rote LED dann. (Funkempfangs modul) für 4 Sek. auf. 4. Soll ein weiterer Funkschlüssel gelöscht werden, beginnen Sie wieder mit Hinweis: Schritt 1. Wird bei den Speicher- und Löschfunktionen der Masterschlüssel nicht erkannt, erfolgt der Abbruch der entsprechenden Funktion. WWW.FUHR.DE WWW.FUHR.DE... -
Seite 24: Wartung Und Pflege
Wartung und Pflege KONTAKTEINHEIT Die weiteren aufgeführten Punkte dienen als Ergänzung zu der FUHR Information zur Produkt- haftung für Türverschlüsse, siehe www.fuhr.de. Bauherren und Benutzer sind auf deren Einhaltung jederzeit einwandfreien Kontakt hinzuweisen. Bei Nichteinhaltung dieser unbedingt erforderlichen Hinweise kann keine Gewährlei- zwischen den Kontaktflächen und den... -
Seite 25: Batteriewechsel Der Funkschlüssel
Die Funkschlüssel entsprechen der R&TTE-Richtlinie 2014/53/EU Batterie CR2032 Frequenz: 868,3 MHz Modulation: Sicherheit: Rolling-Code Kanäle: Spannungsversorgung: 1 x 3 V Batterie CR 2032 Betätigungskontrolle: Rote Leuchtdiode Temperaturbereich: -10°C bis +50°C Abmessungen (ohne Wandhalterung): 60 x 38 x 14 mm Gewicht: ca. 25 g WWW.FUHR.DE WWW.FUHR.DE... -
Seite 26: Fuhr Autotronic Steuerung Mit Funkempfänger
10.6 FUHR AUTOTRONIC SCHALTNETZTEIL (MONTAGE IM TÜRRAHMEN) 10.3 FUHR AUTOTRONIC STEUERUNG MIT FUNKEMPFÄNGER Typ: Primär-Schaltregler (einphasige, primär getaktete Einbaustromversorgung) Codierung: nicht erforderlich, da Sendercode angelernt wird Frequenz: 868,3 MHz Impulsbelastbar, kurzschlussfest, leerlauffest, hoher Wirkungsgrad, thermischer Überlastschutz... -
Seite 27: Behebung Möglicher Fehler Und Störungen
11 Behebung möglicher Fehler und Störungen LED-Signale der Sollte der FUHR autotronic-Verschluss einmal nicht ordnungsgemäß funktionieren, suchen Sie bitte anhand der folgenden Fehlerart Mögliche Fehlerursache Fehlerbehebung Steuerung Fehlermatrix die Ursache und beheben diese. Tür lässt sich über den Rote LED leuchtet. -
Seite 28: Optionales Zubehör
12 Optionales Zubehör Die FUHR Motorschlösser autotronic 834/836 können um vielfältiges Zubehör ergänzt werden. Es stehen bspw. Funk- Zutrittskontrollen, SmartHome-Produkte und zahlreiche Elektronik-Komponenten zur Auswahl. Details finden Sie auf unserer Website www.fuhr.de. CARL FUHR GmbH & Co. KG Carl-Fuhr-Straße 12 D-42579 Heiligenhaus...
