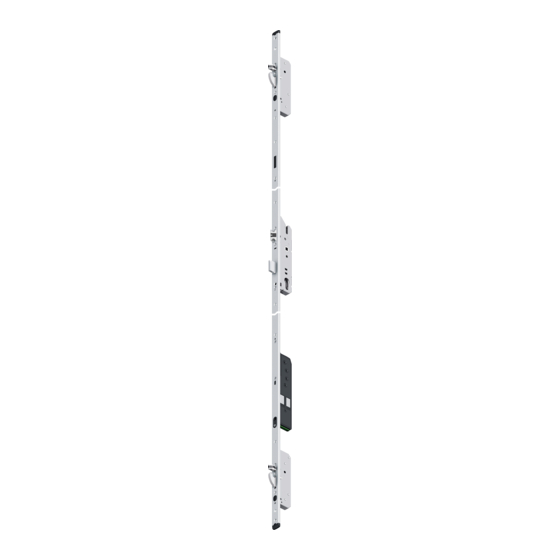

FUHR autotronic 834 Montageanleitung

Montageanleitung Multifunktionssteuerung
Die Multifunktionssteuerung bietet neben vielen weiteren Anschlussmöglichkeiten auch die Nutzung
einer Dauer-Auf-Funktion, bei der die Falle und alle Riegel permanent eingefahren sind. So kann eine un-
gehinderte Öffnung der Tür von beiden Seiten erfolgen – ohne Zutrittskontrolle.
Diese Funktion lässt sich auf zwei unterschiedliche Varianten realisieren:
• Kabelgebunden – über einen externen oder über einen optional erhältlichen Schalter
• Kabellos per Funk – über einen Funkschlüssel oder mit anderen FUHR Zutrittssystemen (ab SW 1.40)
Eine kombinierte Anwendung beider Aktivierungsvarianten wird nicht empfohlen, bzw. sollte nur von
Fachpersonal durchgeführt und zuvor anhand der individuellen Kundenwünsche überprüft werden.
An den LEDs der Steuerung lässt sich die eingestellte Funktion erkennen:
Dauer-Auf-Funktion:
Kabelgebundene Dauerentriegelung
Ermöglicht die manuelle Aktivierung der Dauer-
Auf-Funktion (Klemme 9 + 10).
Steuerungsschalter für
Sonderfunktionen
Edelstahl-Abdeckkappe mit Schiebe-
schalter und Anschlusskabel, zur
Umrüstung der rahmenseitigen
Steuerung
Art.-Nr. VNZSTZ0459
Kabellose Dauerentriegelung per Funk
Ermöglicht die Aktivierung der Dauer-Auf-Funktion
per Funkschlüssel oder über andere FUHR Zutritts-
systeme, verfügbar ab Softwarestand SW 1.40:
4-Kanal-Funkschlüssel mit
Wandhalterung
Einfache Befestigung an geeig-
neter Stelle im Gebäudeinneren,
hohe Sendereichweite, inklusive
Batterie mit langer Lebensdauer
Art.-Nr. VNZ80293
WWW.FUHR.DE
grüne LED blinkt langsam

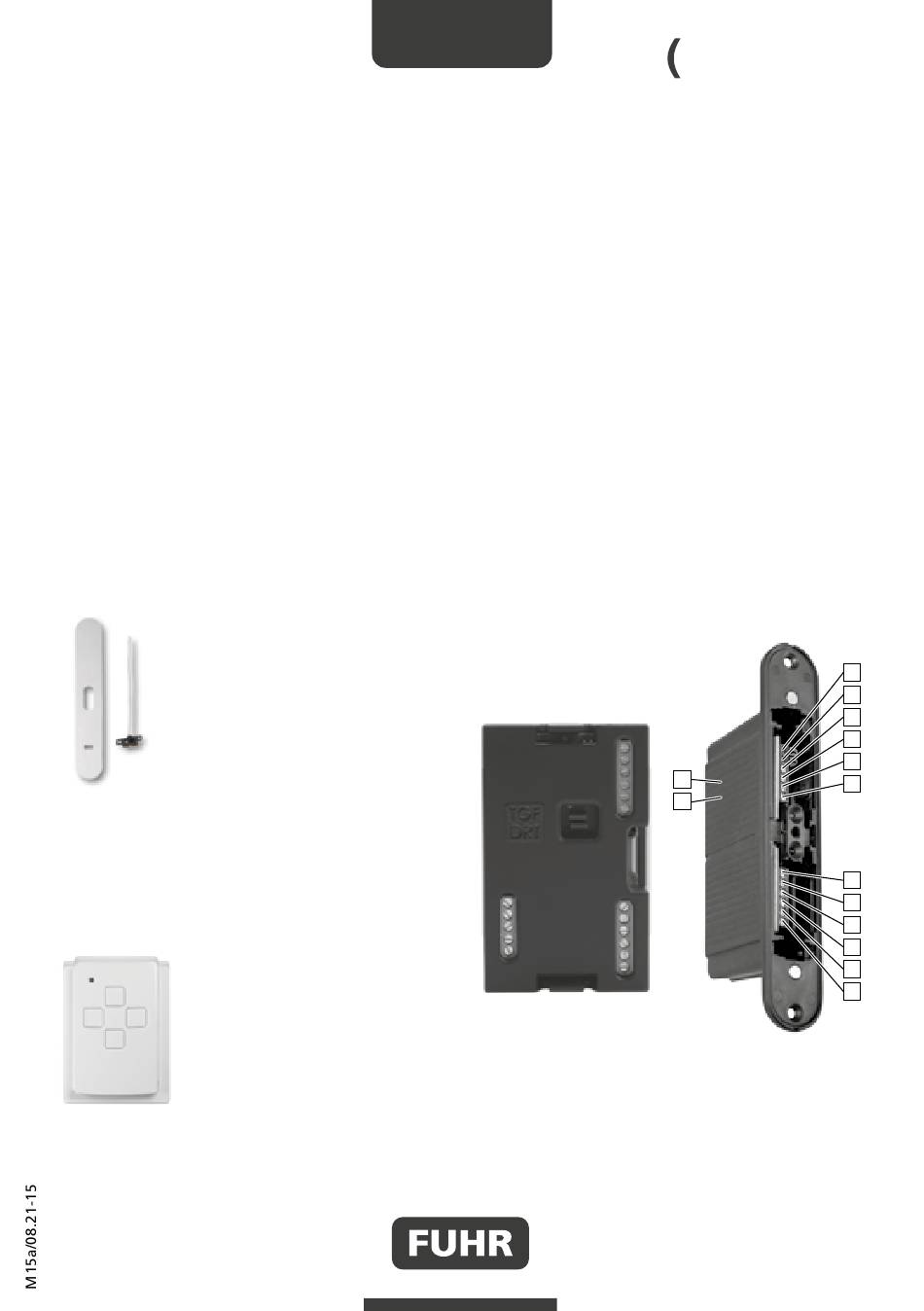

Anschlussmöglichkeiten der Steuerung
Nachfolgend werden beispielhaft die Belegungs-
möglichkeiten der Anschlussklemmen der Steue-
rung beschrieben:
Hutschienen-Steuerung
autotronic
834/836
1
2
3
4
5
16
6
17
7
8
9
10
11
12
Rahmenseitige Steuerung
