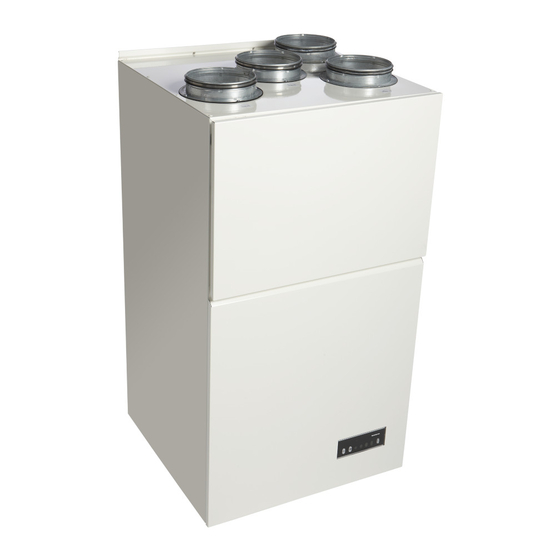

Dantherm HCV 3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dantherm Anleitungen
  4. Ventilatoren
  5. HCV 3
  6. Bedienungsanleitung
Dantherm HCV 3 Bedienungsanleitung

Dantherm HCV 3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HCV 3:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Exhaust fan
HCV 3/4/5
Part instruction
Rev. 1.0
da  en  de
1

Werbung

loading

Verwandte Anleitungen für Dantherm HCV 3

Inhaltszusammenfassung für Dantherm HCV 3

  • Seite 1 Exhaust fan HCV 3/4/5 Part instruction Rev. 1.0 da  en  de...
  • Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
  • Seite 3 Sådan udskiftes udsugningsventilatoren Hvornår? Ventilatoren skal kun udskiftes, hvis den er i stykker. Værktøj Sørg for at have følgende værktøj klar inden du begynder:  Torx 10/20 skruetrækker  3 mm unbraco nøgle Vigtigt!  Kun trænet og certificeret personale må udskifte dele ...
  • Seite 4 Sådan udskiftes udsugningsventilatoren, fortsat Procedure, fortsat Trin Handling Tag basisbrugerpanelet ud af polysty- renfronten og lad den hænge ned. Afmonter evt. stikket bag batteri- dækslet og placer brugerpanelet for- svarligt indtil reparationen/eftersynet er færdigt. Bemærk kabelføringen, da det er vig- tigt at placere dette korrekt ved mon- tagen.
  • Seite 5 Sådan udskiftes udsugningsventilatoren, fortsat Procedure, fortsat Trin Handling Fjern forsigtigt plastikskinnen nederst ved at løsne den hele vejen hen Træk de to sorte skum-kabelgennemføringer ud og tag ledningerne ud af Afmonter de 3 ventilatorkabler fra printet Afmonter bypass-motor-kablet fra printet Træk forsigtigt ventilatormodulet ud af aggregatet og placer det på...
  • Seite 6 Sådan udskiftes udsugningsventilatoren, fortsat El-diagram...
  • Seite 7 How to replace the exhaust fann When? The fan only needs to be replaced if it is faulty. Tools Make sure you have the following tools ready before you begin:  Torx 10/20 screw driver  3 mm Hex key Important! ...
  • Seite 8 How to replace the exhaust fann, continued Procedure, continued Step Action Remove the basic user panel from the styrene front and let it hang down. Disconnect the plug behind the bat- tery cover and store the user panel securely until the repair/maintenance has been finished.
  • Seite 9 How to replace the exhaust fann, continued Procedure, continued Step Action Remove the drip tray rail at the bot- tom by loosening it all the way Pull out the two black wiring fittings and remove the wirings from them Disconnect the 3 fan cables from the print Disconnect the bypass motor cable from the print Pull out carefully the fan module from the unit and place it on a table or the...
  • Seite 10 How to replace the exhaust fann, continued Wiring diagram...

  • Seite 11: So Wird Der Abluftventilator Ausgetauscht

    So wird der Abluftventilator ausgetauscht Wann? Der Lüfter muss nur ausgetauscht werden, wenn er kaputt ist. Werkzeug Sie benötigen folgendes Werkzeug für diese Aufgabe:  Torx 10/20 Schraubenzieher  3 mm Inbusschlüssel Wichtig!  Die Teile dürfen ausschließlich von geschultem und zertifiziertem Personal ausge- führt werden.
  • Seite 12 So wird der Abluftventilator ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Entnehmen Sie das Bedienungspanell von der Polystyrenfronte und lassen Sie es herunterhängen. Montieren Sie evt. den Stecker hinter dem Batterie- decksel ab und platzieren Sie das Be- dienungspaneel sorgfältig, bis die Re- paratur/vorbäugende Wartung abge- schlossen ist.
  • Seite 13 So wird der Abluftventilator ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Entfernen Sie vorsichtig die Plastik- schiene Entnehmen Sie die zwei schwarzen Schaum-Kabeldurchführungen, um die Kabel zu entfernen Entfernen Sie die 3 Lüfterkabel von der Printplatte Entfernen Sie das Bypass-Motor-Kabel von der Printplatte Ziehen Sie vorsichtig das Lüftungs- modul aus der Anlage.
  • Seite 14 So wird der Abluftventilator ausgetauscht, fortgesetzt Schaltplan...
