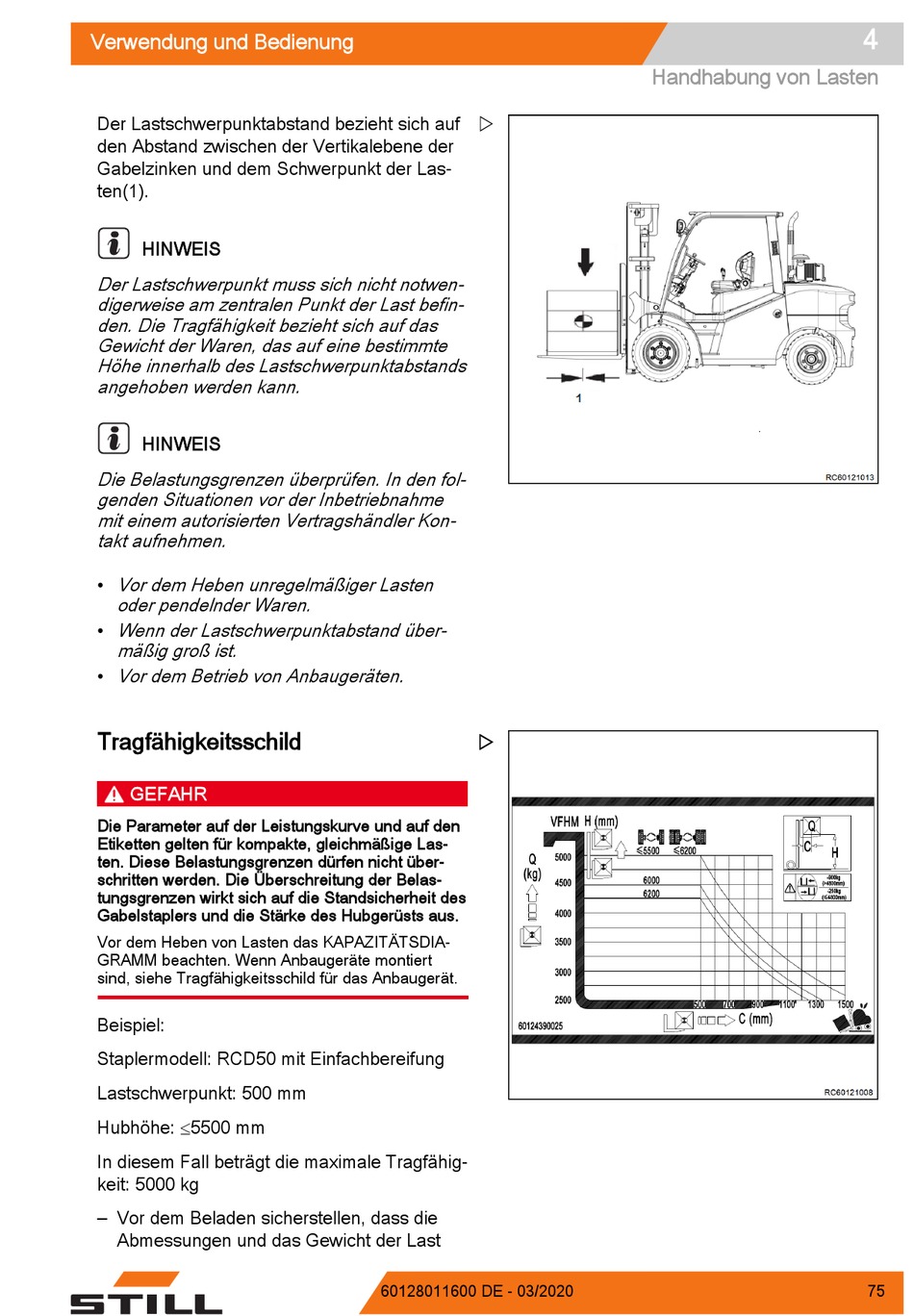

Tragfähigkeitsschild - Still Rcd40 Originalbetriebsanleitung

Verwendung und Bedienung
Der Lastschwerpunktabstand bezieht sich auf
den Abstand zwischen der Vertikalebene der
Gabelzinken und dem Schwerpunkt der Las-
ten(1).
HINWEIS
Der Lastschwerpunkt muss sich nicht notwen-
digerweise am zentralen Punkt der Last befin-
den. Die Tragfähigkeit bezieht sich auf das
Gewicht der Waren, das auf eine bestimmte
Höhe innerhalb des Lastschwerpunktabstands
angehoben werden kann.
HINWEIS
Die Belastungsgrenzen überprüfen. In den fol-
genden Situationen vor der Inbetriebnahme
mit einem autorisierten Vertragshändler Kon-
takt aufnehmen.
Vor dem Heben unregelmäßiger Lasten
●
oder pendelnder Waren.
Wenn der Lastschwerpunktabstand über-
●
mäßig groß ist.
Vor dem Betrieb von Anbaugeräten.
●
Tragfähigkeitsschild
GEFAHR
Die Parameter auf der Leistungskurve und auf den
Etiketten gelten für kompakte, gleichmäßige Las-
ten. Diese Belastungsgrenzen dürfen nicht über-
schritten werden. Die Überschreitung der Belas-
tungsgrenzen wirkt sich auf die Standsicherheit des
Gabelstaplers und die Stärke des Hubgerüsts aus.
Vor dem Heben von Lasten das KAPAZITÄTSDIA-
GRAMM beachten. Wenn Anbaugeräte montiert
sind, siehe Tragfähigkeitsschild für das Anbaugerät.
Beispiel:
Staplermodell: RCD50 mit Einfachbereifung
Lastschwerpunkt: 500 mm
Hubhöhe: ≤5500 mm
In diesem Fall beträgt die maximale Tragfähig-
keit: 5000 kg
– Vor dem Beladen sicherstellen, dass die
Abmessungen und das Gewicht der Last


60128011600 DE - 03/2020
Handhabung von Lasten
4
75
