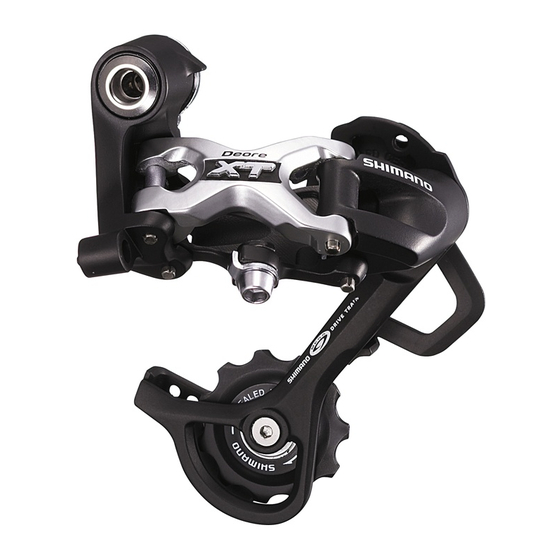

Shimano RD-M771 Einbauanleitung

Allgemeine Informationen zur Sicherheit
WARNUNG
• Verwenden Sie für die Kette nur ein neutrales Reinigungsmittel. Bei Verwendung
von alkalischen oder sauren Reinigungsmitteln, wie Rostentferner, kann die Kette
beschädigt werden, was zu Betriebsstörungen führen kann.
• Der verstärkte Verbindungsstift kann nur für schmale Ketten verwendet werden.
• Es gibt zwei verschiedene Verbindungsstifte. deshalb muss der richtige Stift aus
der nachstehenden Tabelle ausgewählt werden. Falls andere als die verstärkten
Verbindungsstifte oder ein ungeeigneter verstärkter Stift, bzw. ein ungeeignetes
Werkzeug verwendet wird, ist die Verbindung nicht genügend stark, so dass die
Kette reißen und sich lösen kann.
Verstärkter
Kette Kettenwerkzeug
Verbindungsstift
superschmale
9-Gang-Kette wie TL-CN32 / TL-CN27
silber
CN-7701 / CN-HG93
6.5mm
schmale
8 / 7 / 6-Gang-Kette wie TL-CN32 / TL-CN27
schwarz
CN-HG50 / CN-HG40
7.1mm
• Falls die Kettenlänge wegen Verwendung anderer
Verstärkter Verbindungsstift
Zahnkränze eingestellt werden muss, darf die Kette
nicht an einer Stelle getrennt werden, an der sich
ein verstärkter Verbindungsstift oder ein Endstift
befindet. Beim Trennen an einer Stelle mit einem
Endstift
verstärkter Stift oder einem Endstift wird die Kette
beschädigt.
• Kontrollieren Sie die Kettenspannung und ob sich die Kette in einwandfreiem
Zustand befindet. Bei zu geringer Kettenspannung oder bei beschädigter Kette
muss die Kette ausgetauscht werden. Falls dies nicht gemacht wird, kann die Kette
reißen, was schwere Verletzungen verursachen kann.
• Lesen Sie diese Einbauanleitung vor der Installation von Teilen sorgfältig durch.
Lockere, verschlissene oder beschädigte Teile können zu einem Sturz mit großem
Verletzungsrisiko führen. Es wird unbedingt empfohlen für den Austausch von
Teilen ausschließlich Shimano-Originalteile zu verwenden.
• Lesen Sie diese Einbauanleitung vor der Installation von Teilen sorgfältig durch.
Durch nicht richtig ausgeführte Einstellungen kann sich die Kette lösen, was zu
einem Sturz mit hoher Verletzungsgefahr führen kann.
• Lesen Sie diese Einbauanleitung sorgfältig durch und bewahren Sie sie zum
späteren Nachschlagen an einem sicheren Ort auf.
Hinweis
• Falls kein einwandfreies Schalten möglich ist, müssen Sie den Kettenwechsler
waschen und alle bewegten Teile schmieren.
• Falls die Glieder so locker sind, dass eine Einstellung nicht mehr möglich ist, muss
der Kettenwechsler ausgetauscht werden.
• Der Kettenwechsler sollte in periodischen Abständen gereinigt und die bewegten
Teile (Mechanismus und Rollen) müssen geschmiert werden.
• Falls keine Gangschaltung möglich ist, muss die Parallelität des hinteren
Fahrradteils überprüft werden. Kontrollieren Sie auch, ob das Kabel geschmiert ist
und ob die Länge der Kabelhülle richtig ist.
• Falls abnormale Geräusche wegen großem Rollenspiel auftritt, müssen die Rollen
ersetzt werden.
• Falls die Kette beim Fahren von den Zahnkränzen abspringt, müssen die
Zahnkränze und die Kette ausgetauscht werden.
• Die Verwendung eines Rahmens mit innerer Kabelführung wird nicht empfohlen,
weil die SIS-Schaltung wegen dem großen Kabelwiderstand beeinträchtigt werden
kann.
• Die verwendeten Zahnkränze müssen immer die gleiche
Gruppenmarkierung aufweisen. Zahnkränze mit
verschiedenen Gruppenmarkierungen dürfen nicht miteinander
verwendet werden.
• Verwenden Sie eine Kabelhülle von ausreichender Länge, so
dass das Kabel beim vollständigen Einschlagen des Lenkers
nicht angespannt wird. Kontrollieren Sie auch, ob der
Schalthebel beim vollständigen Einschlagen des Lenkers den
Rahmen nicht berührt.
• Für das Schaltkabel wird ein Spezialfett (SIS-SP41) verwendet. Verwenden Sie
kein DURA-ACE-Fett oder ein anderes Fett, weil dadurch die Schaltbetätigung
beeinträchtigt werden kann.
• Vor der Montage müssen das Kabel und die Innenseite der Kabelhülle mit Fett
behandelt werden, damit sich das Kabel richtig bewegen kann.
• Verwenden Sie für eine störungsfreie Betätigung die SIS-SP Kabelhülle und die
Tretlagerführung.
• Die Hebel dürfen sich drehenden Klettenblatt zum Schalten betätigt werden.
• Gegen natürliche Abnutzung und Alterung durch eine normale Verwendung der
Teile wird keine Garantie gewährleistet.
• Wenden Sie sich für Fragen zur Montage, Einstellung, Wartung und Bedienung an
einen Fahrrad-Fachhändler.

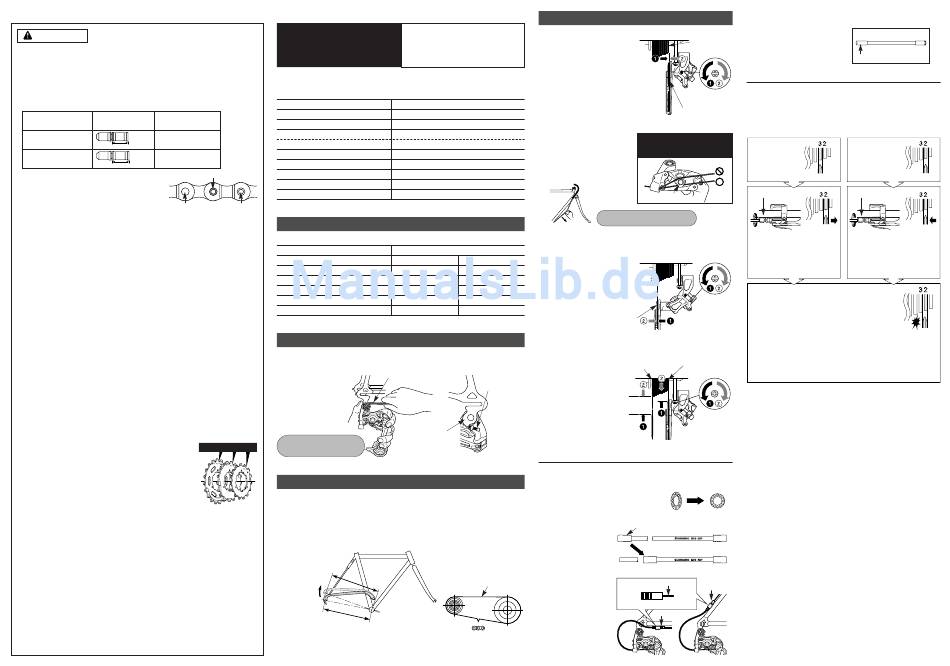

Einbauanleitung
RD-M771
Für eine optimale Leistung wird empfohlen die folgende Teilekombination
zu verwenden.
Serie
RAPIDFIRE (Schalthebel)
Kabelhülle
Kettenwechsler
Typ
Freilaufnabe
Zahnkränze
Kassettennabe
Kette
Tretlagerkabelführung
Kettengliedstift
Technische Daten
Kettenwechsler
Modell-Nr.
Typ
Zahnkränze
Gesamtaufnahmefähigkeit
größter Zahnkranz
kleinster Zahnkranz
Kettenblattaufnahme-fähigkeit
Montage des Kettenwechslers
Bei der Montage darf die Einstellschraube B die Lasche am Ausfallende nicht berühren,
weil sonst Deformationen auftreten können.
Anzugsdrehmoment der
Halterungsachse :
Gruppenmarkierung
8 - 10 N·m
Kettenlänge
Die Länge A hängt von der Bewegung der Aufhängung ab. Falls die Kette zu kurz ist,
kann deshalb das Antriebssystem starken Belastungen ausgesetzt werden. Wenn die
Aufhängung in der Position steht, in welcher die Länge A am größten ist und die Kette
auf dem größten Kettenblatt und dem größten Zahnkranz steht, müssen noch zwei
Kettenglieder eingefügt werden. Falls der Bewegungsbereich der Aufhängung groß ist,
kann die Kette u.U. nicht richtig gespannt werden, wenn sie sich auf dem kleinsten
Kettenblatt und dem kleinsten Zahnkranz befindet.
A'
A
SI-5W60A-002
Einstellung
1. Einstellung des größten Gangs
Die Einstellschraube für den
Kettenwechsler
größten Gang soweit drehen,
dass die Leitrolle direkt unter
der äußeren Kante des
kleinsten Zahnkranzes steht.
XT
SL-M770
SIS-SP41
RD-M771
Das Kabel am
Kettenwechsler anbringen
SGS / GS
und straffen wie in der
FH-M770 / FH-M775
Abbildung gezeigt und den
9 Kettenwechsler wieder in die
richtige Positionzurückstellen.
CS-M770
CN-HG93
SM-SP17 / SM-BT17
ziehen
T = Zähne
2. Einstellung für den kleinsten Gang
RD-M771
Die Einstellschraube für den kleinsten Gang soweit drehen, dass
SGS GS
sich die Leitrolle genau unter
dem größten Zahnkranz
9 9
befindet.
45T 33T
34T 34T
11T 11T
22T 22T
3. Einstellschraube B
Die Kette auf dem kleinsten Kettenblatt und dem größten
Zahnkranz anbringen und
die Kurbel rückwärts
5 mm-Inbusschlüssel drehen. Mit der
Einstellschraube B die
Einstellschraube B
Leitrolle möglichst nahe an
den Zahnkranz einstellen,
ohne dass die Kette streift.
Danach die Kette auf den
kleinsten Zahnkranz stellen
und auf die gleiche Weise
einstellen, so dass die Kette
Ausfallende
nicht streift.
Abschneiden der Kabelhülle
Formen Sie nach dem Abschneiden die
Kabelhüllen so, dass eine vollkommen
runde Öffnung vorhanden ist.
Bringen Sie die gleiche
Abschlußkappe wieder
am abgeschnittenen
Ende der Kabelhülle an.
Die Dichtkappe mit
Kette
größter größtes Stift und
Zahnkranz Kettenblatt
Gummiabschirmung
muss am
Kabelhüllenanschlag
des Rahmens
angebracht werden.
Zwei Glieder einfügen (Kette
auf dem größten Zahnkranz
und dem größten Kettenblatt).
* Falls sich der Kettenwechsler stark bewegt, wie bei einer
Hinterradfederung, wird empfohlen die Kappe gegen die im
Zubehör befindliche
Aluminiumkappe auszutauschen.
Außenkante des
Das Ende der Kebelhülle mit der
kleinsten
Zahnkranzes
Aluminiumkappe sollte sich auf
der Kettenwechslerseite befinden.
Einstellschraube
für größten Gang
4. SIS-Einstellung
Betätigen Sie den Schalthebel einmal, um die Kette vom
Leitrolle
kleinsten auf den zweiten Zahnkranz zu stellen. Nehmen Sie
danach mit dem Schalthebel das freie Spiel auf und drehen Sie
die Kurbel.
Hinweis: Kontrollieren, ob sich
Falls die Kette
das Kabel richtig in
der Rille befindet. auf den dritten
Zahnkranz
springt
Einstellschraube
Rille
Anzugsdrehmoment :
5 - 7 N·m
Die Einstellschraube soweit
nach rechts anziehen, bis die
Kette auf den zweiten
Zahnkranz zurückspringt.
größter
Optimale Einstellung
Zahnkranz
Einstellschraube Wenn das Spiel mit dem Schalthebel aufgenommen
für kleinsten
wird, sollte in der optimalen Einstellung die Kette
Gang
den dritten Zahnkranz streifen, so dass ein
Leitrolle
Geräusch entsteht.
* Den Schalthebel im zweiten Gang loslassen und die
Kurbel drehen. Falls die Kette den dritten Zahnkranz streift, muss die
Einstellschraube etwas nach rechts gedreht werden, so dass gerade
keine Streifgeräusche auftreten.
Betätigen Sie den Hebel zum Schalten der Gänge und
kontrollieren Sie, dass in den einzelnen Gängen keine
größter Zahnkranzn kleinster Zahnkranz
Geräusche auftreten.
Für eine reibungslose SIS-Funktion müssen alle kraftübertragenden
Teile geschmiert werden.
Einstellschraube B
Abschlußkappe
Vorsicht, nicht biegen
Gummiab
schirmung
abgedichtete Kappe mit Zunge
Gummiabschirmung
Kettenwechslerseite
AluminiumKappe
Falls keine
Geräusche
auftreten
Einstellschraube
Die Schraube soweit nach
links lösen, bis die Kette den
dritten Zahnkranz streift.
Änderungen vorbehalten. (German)
