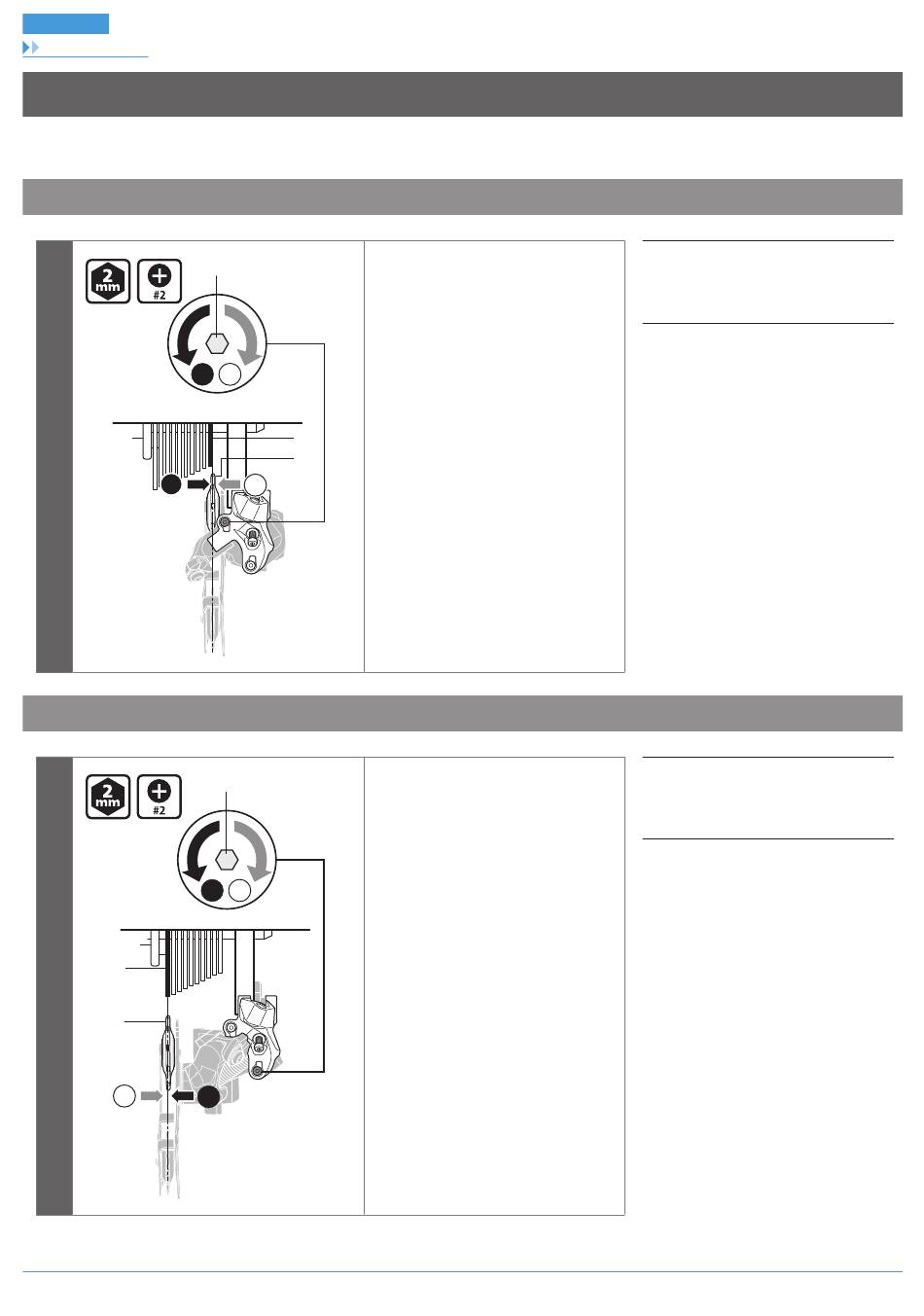

EINSTELLUNG
Hebelwegeinstellung
EINSTELLUNG
„ Hebelwegeinstellung
Obere Einstellung
B
B
Untere Einstellung
(B)
(C)
A
Drehen Sie die äußere Anschlagschraube,
(A)
bis die Leitrolle sich von hinten gesehen
über der Außenfläche des kleinsten
Ritzels befindet.
A
(B)
(C)
A
Drehen Sie die innere Anschlagschraube,
(A)
bis die Leitrolle sich in eine Position
direkt unter dem größten Ritzel bewegt.
B
A
B
13
(A)
Äußere Anschlagschraube
(B)
Kleinstes Ritzel
(C)
Leitrolle
(A)
Innere Anschlagschraube
(B)
Größtes Ritzel
(C)
Leitrolle
