EINSTELLUNG
Sicherung des Zugs
Innenzugmontage
1
Betätigen Sie den Lösehebel 10 Mal oder öfter, um den Schalthebel in seine
Ausgangsposition zu bringen.
(A)
2
Entfernen Sie das anfängliche Spiel des Innenzugs.
3
Halten Sie das Schaltwerk, so dass sie sich nicht unter der Last vom Schaltzug bewegt.
Betätigen Sie den Schalthebel mehrfach, um den Schaltzugverbund anzuspannen und alle
Schaltzugkomponenten vollständig zu setzen.
4
Fortsetzung auf der nächsten Seite

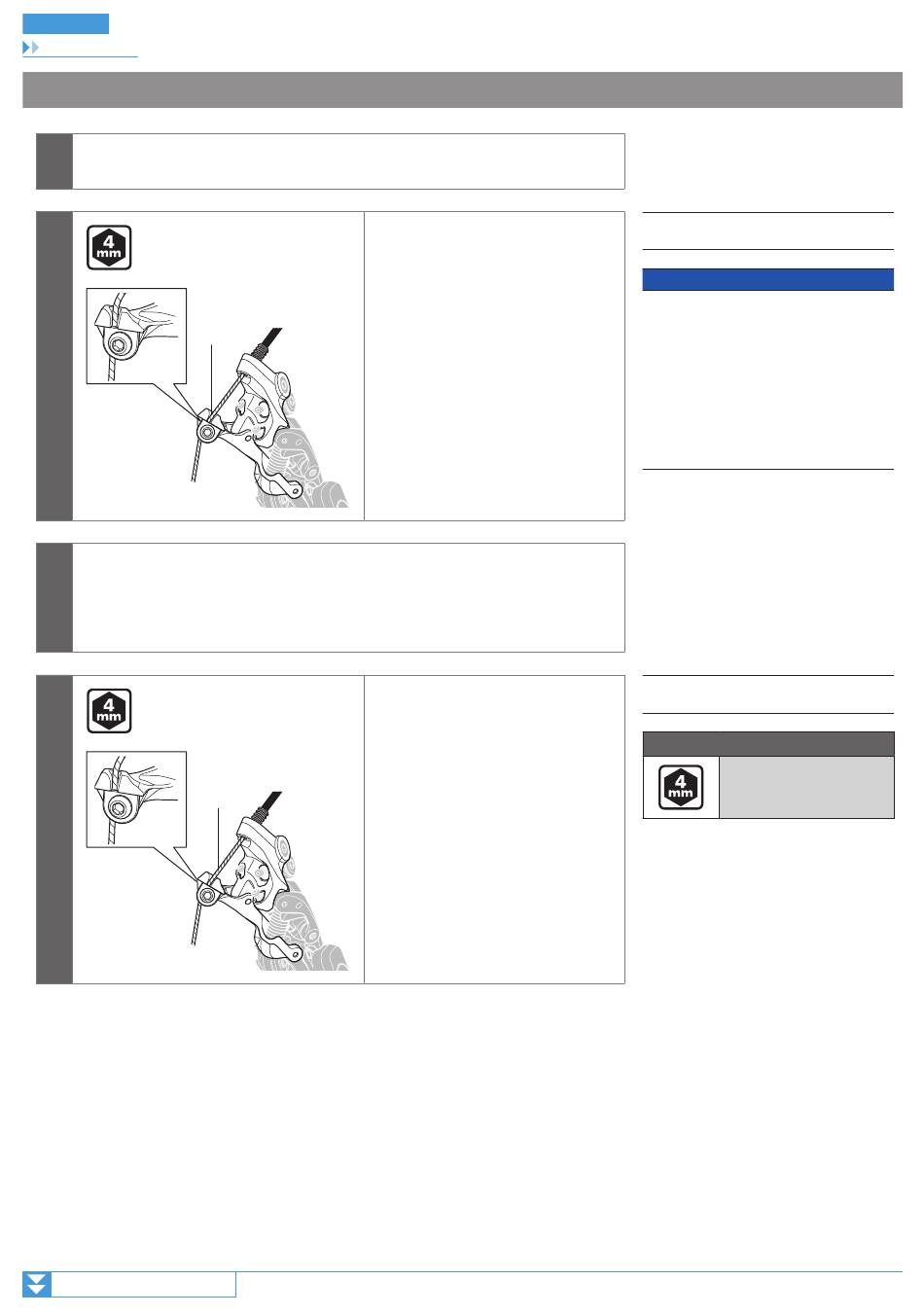

Verbinden Sie den Innenzug mit dem
Schaltwerk.
Verbinden Sie den Innenzug wieder mit
dem Schaltwerk.
Der Innenzug muss unbedingt korrekt in
der Zugfixierungsnut liegen.
(A)
19
(A)
Innenzug
HINWEIS
Züge mit Polymer-Beschichtung entwickeln
bei Verwendung gegebenenfalls eine
ungleichmäßige Erscheinung oder Textur
durch natürliche Abnutzung. Wenn die Züge
jedoch gemäß den in dieser Serviceanleitung
beschriebenen Verfahren sorgfältig montiert
wurden, so ist dies lediglich eine kosmetische
Abnutzung und die Leistung wird dort, wo
die Innenzüge von der Außenhülle
umschlossen werden, nicht beeinträchtigt.
(A)
Innenzug
Anzugsdrehmoment
6 - 7 Nm
