MONTAGE
Liste zu verwendender Werkzeuge
Die folgenden Werkzeuge sind zur Montage des Produkts erforderlich.
Bremssattel
Verwendungsort
Befestigungsschraube für Bremse
Befestigungsschraube für Bremsschuh
Befestigungsschraube für Bremszug
Zentrierschraube
Einstellschraube für Feder
Bremszug
Verwendungsort
Bowdenzugschneider
Dual-Control-Brems-/Schaltgriffe
Verwendungsort
Klemmschraube
Wenn Sie die Komponenten an einem Carbon-Rahmen oder -Lenker montieren, beachten Sie die empfohlenen Anzugsdrehmoment
des Herstellers der Komponenten. Ein übermäßiges Anzugsdrehmoment kann das Carbon-Material beschädigen, während ein zu
geringes Anzugsdrehmoment zu losem Sitz der Komponenten führen kann.
ST-9000/6800/5800/5700

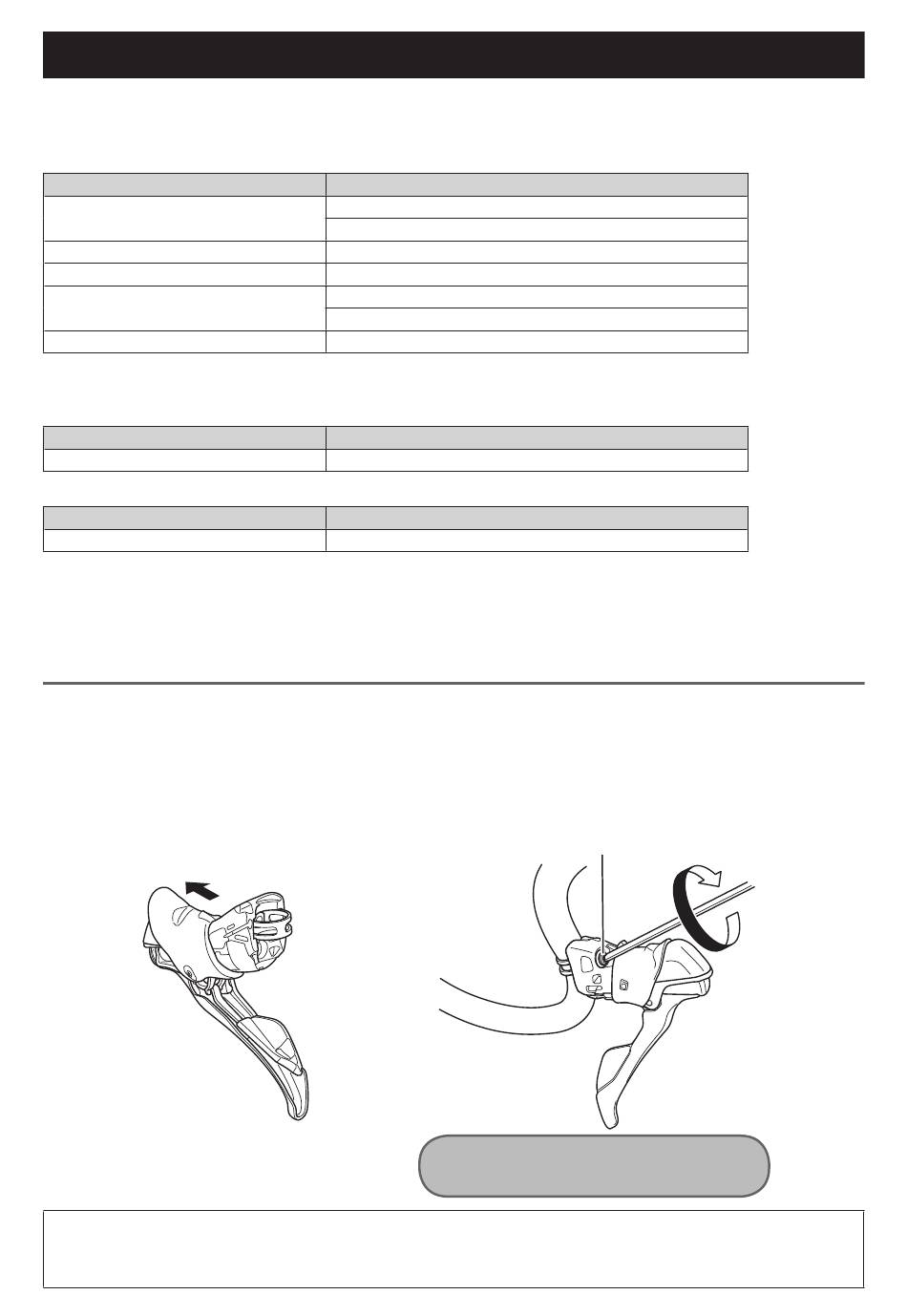

„ Montage des Lenkers
< ST-9000/6800/5800 >
• Befestigen Sie die Komponente mit der Klemmschraube am oberen Teil der Klemmung. Ziehen Sie die Abdeckung der Klemmung
seitlich zurück und verwenden Sie einen 5 mm-Innensechskantschlüssel zum Festziehen der Klemmschraube.
Bitte beachten:
Schelle, Klemmschraube und Spannmutter von ST-9000/6800/5800 sind nicht mit anderen Produkten kompatibel. Kombinieren
Sie keine Komponenten aus anderen Produkten.
5 mm-Innensechskantschlüssel (BR-9000/6800/5800/RS500)
4 mm-Innensechskantschlüssel (BR-9010/6810/5810/5710)
4 mm-Innensechskantschlüssel
5 mm-Innensechskantschlüssel
3 mm-Innensechskantschlüssel (BR-9000/6800/5800/RS500)
2 mm-Innensechskantschlüssel (BR-9010/6810/5810/5710)
2 mm-Innensechskantschlüssel (BR-9000/9010*/6800)
* BR-9010 sind nur als Vorder- oder Hinterradmodelle erhältlich. (Federeinstellung ist
bei BR-9010-RS nicht möglich.)
5 mm-Innensechskantschlüssel
7
Werkzeug
Werkzeug
TL-CT12
Werkzeug
Klemmschraube
Anzugsdrehmoment:
6 - 8 Nm
