Inbetriebnahme
Farbliche
Aderkennzeichnung
(Standard)
Stromversorgungs-
Einsatzmodul
Betriebsanleitung SCALANCE W744-1PRO / SCALANCE W746-1PRO / SCALANCE W747-1RR
30

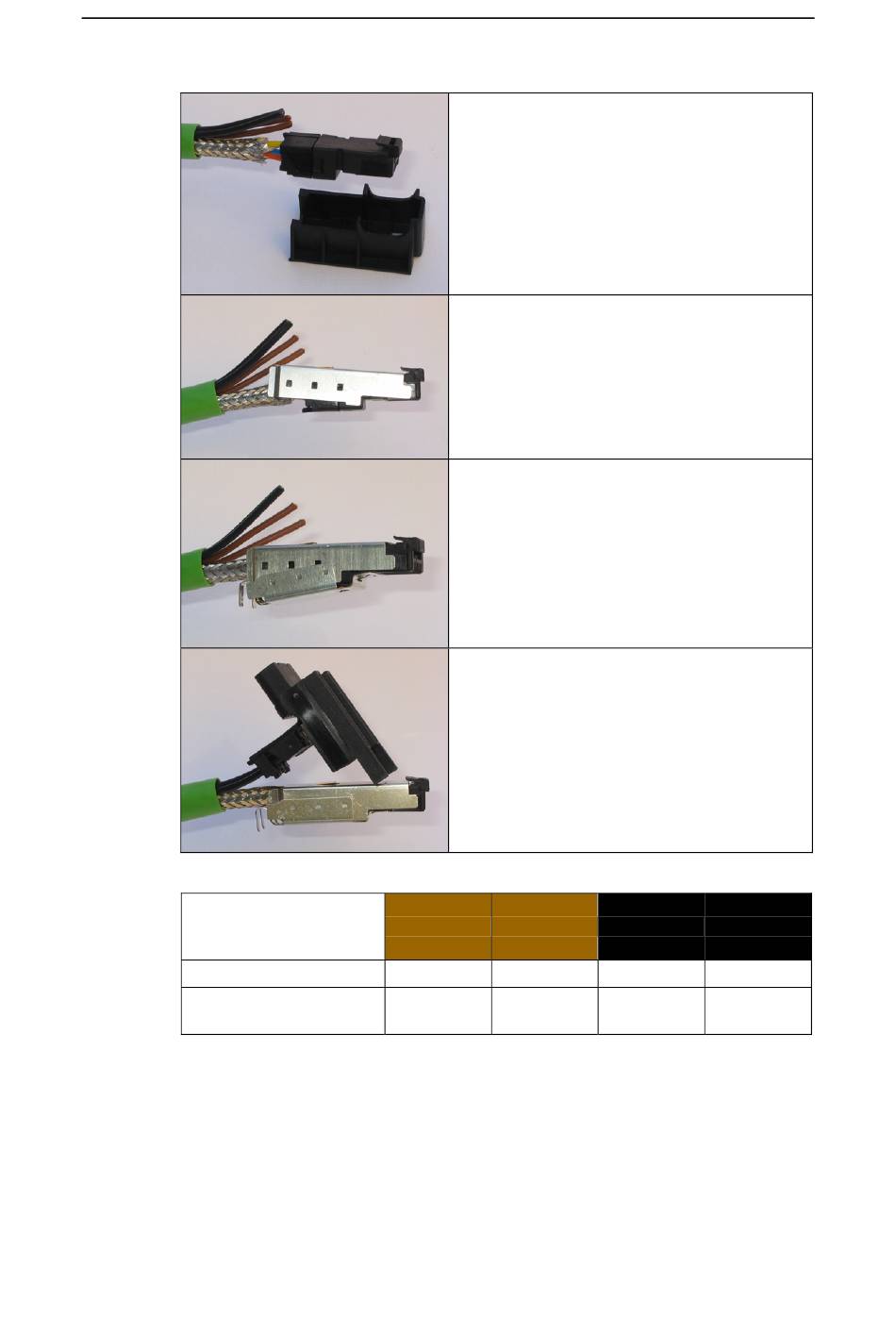

Entnehmen Sie das konfektionierte
Datenmodul aus dem IDC-
Montagewerkzeug.
Setzen Sie das obere Schirmblech auf und
drücken Sie es über den Kabelschirm.
Setzen Sie das untere Schirmblech auf und
fügen Sie es mit dem oberen Schirmblech
zusammen, bis es mit einem hörbaren
„Klick" einrastet.
Formen Sie die Energieadern aus und
fügen Sie sie bis zum Ende in die
Scharnierelemente des Isolierkörpers ein.
Die nachfolgende Tabelle zeigt die
Belegung der Energieadern.
Braun Braun
24 V 24 V
1 2
Schwarz Schwarz
Masse Masse
3 4
