Funktionsbeschreibung
WIG-Schweißen
5.4.4
Lichtbogenzündung
5.4.4.1
Liftarc

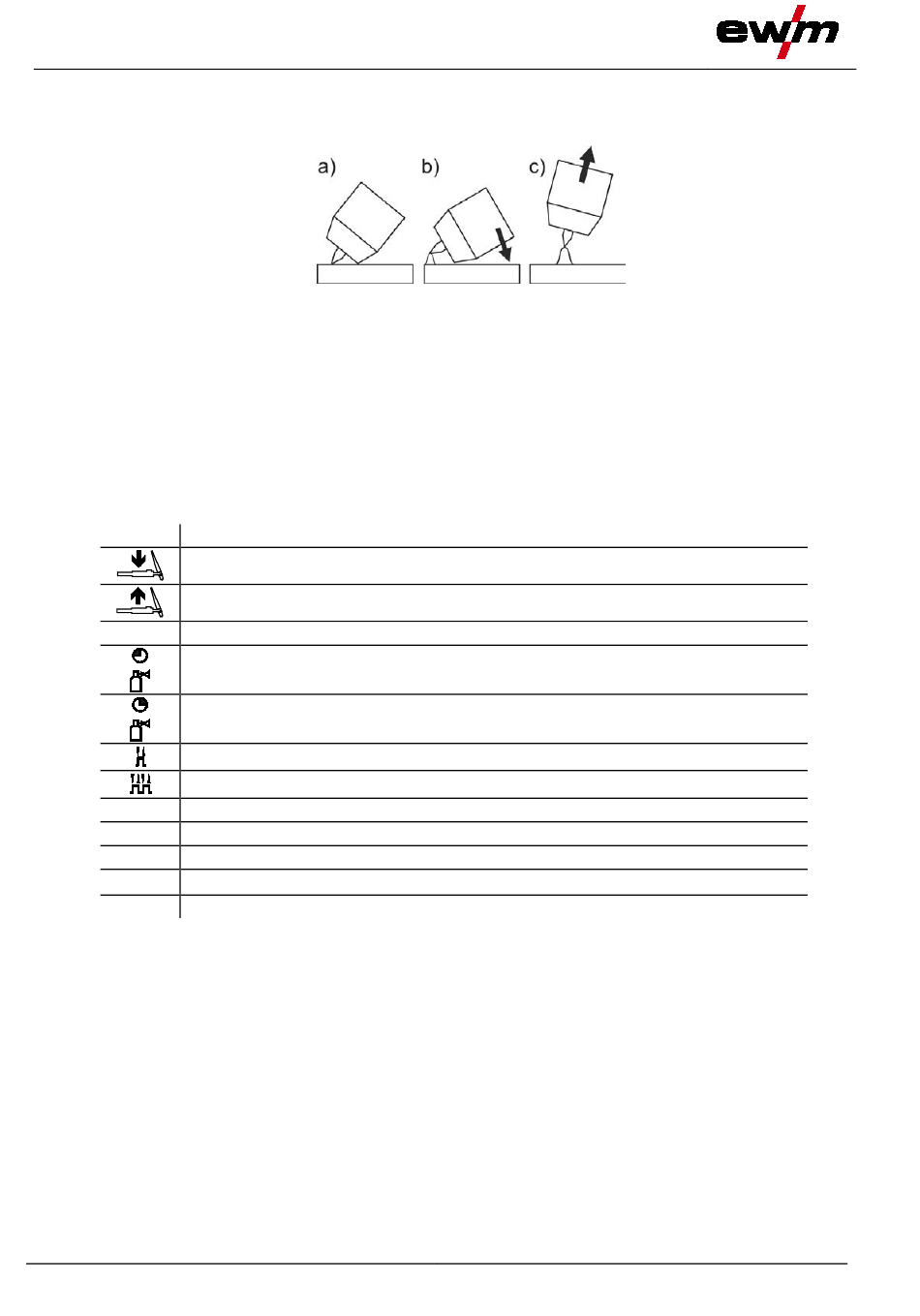

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Lift-
arc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen (Lichtbogen zündet, Strom steigt auf eingestellten Hauptstrom an).
c) Brenner abheben und in Normallage schwenken.
Schweißvorgang beenden: Brenner vom Werkstück entfernen, bis der Lichtbogen abreißt.
5.4.5
Betriebsarten (Funktionsabläufe)
5.4.6
Legende
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
I
Schweißstrom
Gasvorströmen
Gasnachströmen
2-Takt
4-Takt
t
Zeit
tUp
Upslope-Zeit
tDown
Downslope-Zeit
Istart
Startstrom
Iend
Endkraterstrom
5.4.6.1
Zwangsabschaltung
Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
•
Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
•
Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss).
32
Abbildung 5-24
099-M183xA-EW500
15.7.2022
