Funktionsbeschreibung
MIG/MAG-Schweißen
5.2.4.3

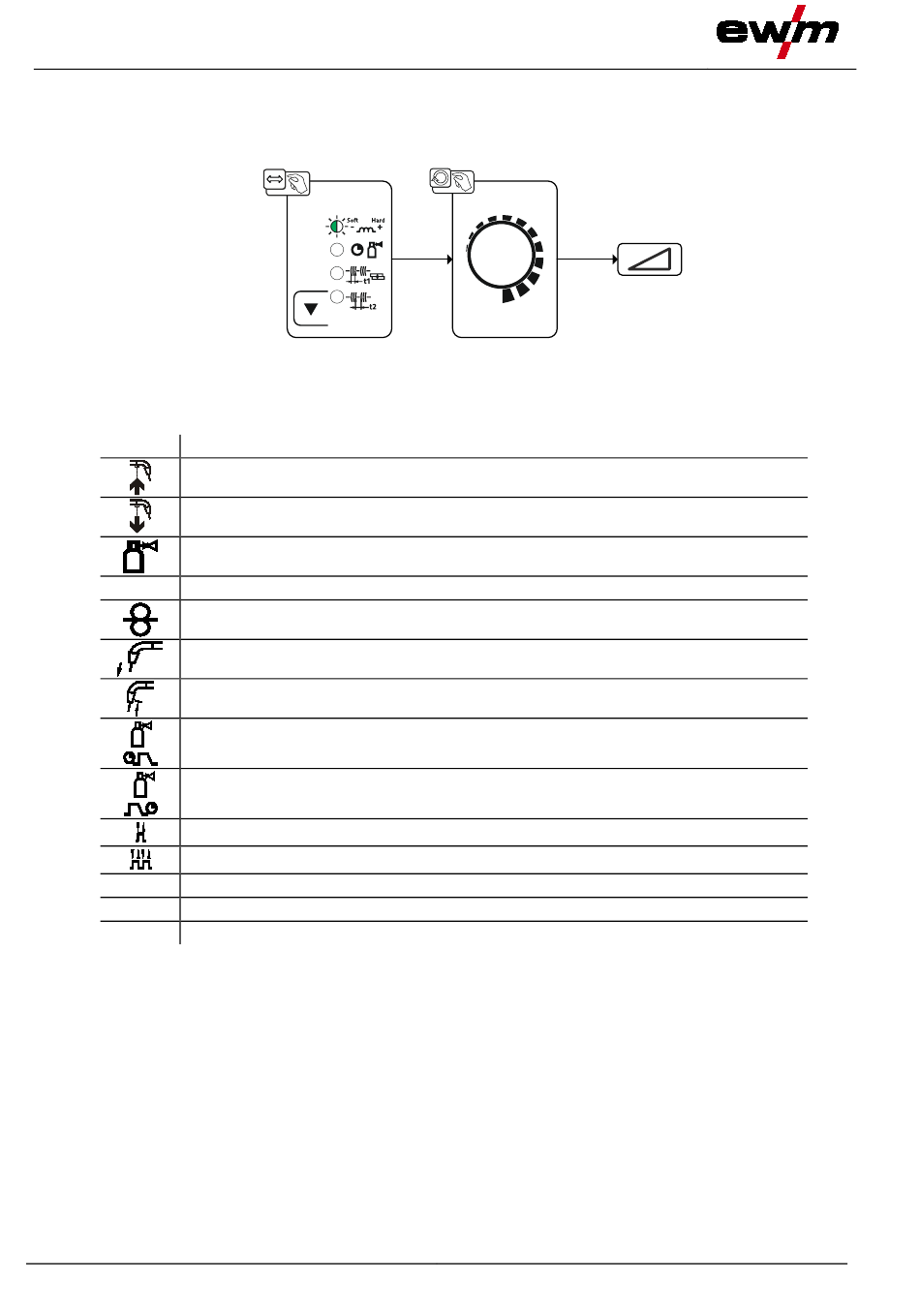

Lichtbogendynamik (Drosselwirkung)

Mit dieser Funktion kann der Lichtbogen von einem schmalen, harten Lichtbogen mit tiefem Einbrand (po-
sitive Werte) bis zu einem breiten und weichem Lichtbogen (negative Werte) angepasst werden.
5.2.5 Betriebsarten (Funktionsabläufe)
5.2.5.1 Zeichen- und Funktionserklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Schutzgas strömt
I Schweißleistung
Drahtelektrode wird gefördert
Drahteinschleichen
Drahtrückbrand
Gasvorströmen
Gasnachströmen
2-Takt
4-Takt
t Zeit
t Punktzeit
1
t Pausenzeit
2
5.2.5.2

Zwangsabschaltung

Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
• Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
• Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss).
20
Abbildung 5-6
