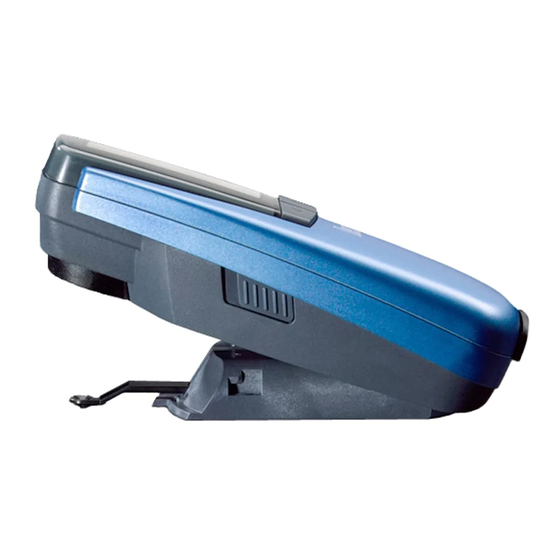

X-Rite DensiEye Kurzanleitung
Verwandte Anleitungen für X-Rite DensiEye
Inhaltszusammenfassung für X-Rite DensiEye
- Seite 3 E N G L I S H D E U T S C H F R A N Ç A I S I T A L I A N O E S P A Ñ O L J A P A N E S E C H I N E S E...
- Seite 23 CE Konformitätserklärung ..................... . 17 DensiEye ist ein registriertes Warenzeichen von X-Rite, Incorporated und ihren angegliederten Unternehmen. ™...
-
Seite 24: Sicherheitshinweise
Das X-Rite DensiEye darf nicht in explosionsgefährdeter Umgebung eingesetzt werden. Das DensiEye darf nicht starken elektromagnetischen Feldern ausgesetzt werden. Das DensiEye darf nur bei Umgebungstemperaturen von 10°C bis 40°C bei einer relativen Luftfeuchtigkeit von 20% bis 80% (nicht kondensierend) betrieben werden. -
Seite 25: Lieferumfang
Kurzanl e i t ung D E U T S C H 2. Lieferumfang DensiEye Kalibrationskarte USB Kabel Kurzanleitung Geräte Zertifikat Registrationskarte CD mit Anleitungen und Software Geräte Koffer ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 26: Verpackung Und Transport
Kurzanl e i t ung D E U T S C H 3. Verpackung und Transport Das DensiEye muss immer in der Originalverpackung transportiert werden. ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 27: Funktionselemente
Kurzanl e i t ung D E U T S C H 4. Funktionselemente Eingabe-Taste Aufwärts-Taste PASS/FAIL Anzeige Abwärts-Taste Anzeige Reset-Taste Messblende USB Schnittstelle Batterien Verriegelungsknopf ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 28: Messkopf Entriegeln Und Verriegeln
Kurzanl e i t ung D E U T S C H 5. Messkopf entriegeln und verriegeln Messkopfes entriegeln • Entriegeln Sie den Messkopf, indem Sie den Verriegelungsknopf auf der linken Seite des Messkopfes nach hinten schieben • Nach dem ersten Öffnen erscheint das Hauptmenü, bezugsweise die zuletzt gewählte Anzeige • Nach ca. 30 Sekunden verlöscht die Anzeige • Durch Betätigen einer Taste schaltet das DensiEye wieder ein Messkopf verriegeln • DensiEye zusammenklappen und den Verriegelungsknopf auf der linken Seite des Messkopfes nach vorne schieben • Nach ca. 30 Sekunden verlöscht die Anzeige Fabrikeinstellungen • Absolut / Differenz: Absolut • Weissbezug: Papier • Referenz Set: 1. Referenz Set • Filter/Farbwahl : Auto • Pass/Fail: Ausgeschaltet • Skalierungsstufe: • Anzahl Dezimalstellen: • Sprache:... -
Seite 29: Standard Tasten
Kurzanl e i t ung D E U T S C H 7. Standard Tasten Taste Bezeichnung Funktionalität Taste Aufwärts Eingabezeiger aufwärts Zahlenwert vergrössern Unterprogramm öffnen / Eingabe Taste Zahlenwert bestätigen schliessen bestätigen Taste Abwärts Eingabezeiger abwärts Zahlenwert verkleinern ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 30: Spezialtasten Und Tastenkombinationen
Taste (n) Beschreibung Eingabe + Messen 1) Weissmessung ausführen Im Hauptmenü ist Auto Modus (DensiEye 700) oder Dichte (DensiEye 100) gewählt Reset Alle Einstellungen bleiben erhalten Im Hauptmenü ist Auto Modus (DensiEye 700) oder Dichte (DensiEye 100) gewählt Reset + Eingabe Alle Einstellungen werden auf die Fabrikeinstellungen zurückgesetzt... -
Seite 31: Symbole Und Ihre Funktionalität
Rasterton 2 Rasterton 2 messen / Rastertonwert 2 editieren Rasterton 3 Rasterton 3 messen / Rastertonwert 3 editieren Graubalance Graubalance Feld messen / Graubalancewert editieren oder messen Beliebiges Messfeld Beliebiges Messfeld im Auto Mode messen ® X-Rite DensiEye ™ Kurzanleitung... - Seite 32 Anzeigen/editieren der Messwerte Modus Absolut/Differenz Wechseln zu Absolut- oder wechseln zu Differenzwerten Modus Erster Vollton Erstgedruckten Vollton messen (Farbannahme) Zweiter Vollton Zweitgedruckten Vollton messen (Farbannahme) Farbannahme Übereinanderdruck messen (Farbannahme) Schwarz Schwarz Wert editieren (Kalibration) Cyan Cyan Wert editieren (Kalibration) Magenta Magenta Wert editieren (Kalibration) Gelb Gelb Wert editieren (Kalibration) ® X-Rite DensiEye ™ Kurzanleitung...
- Seite 33 Pass/Fail Anzeige ein- und ausschalten Weiss Bezug Weissbezug wählen (Papier- oder Absolutweiss) Skalierungsstufe Rasterabstufung einstellen für die Druckkennlinie Dezimalstellen Anzahl Kommastellen für Dichte einstellen Anzeige drehen Anzeige drehen für rechts- oder linkshändige Bedienung Typendaten Instrumenten-Daten anzeigen Sprache Sprache wählen ® X-Rite DensiEye ™ Kurzanleitung...
-
Seite 34: Anzeige Und Pass/Fail Anzeige
Kurzanl e i t ung D E U T S C H 10. Anzeige und Pass/Fail Anzeige Anzeigefelder Die Anzeige ist in Hauptfelder unterteilt: • Kopfeile -> zeigt die gewählte Basisfunktion • Hilfezeile -> zeigt funktionsspezifische Hilfe • Symbolfeld -> zeigt Symbole und Messsequenzen zur Navigation durch Optionen und Menüs • Ausgabefeld -> zeigt Resultate an • Statusfeld -> zeigt Statusmeldungen an (Die Länge der Anzeige wird dynamisch angepasst): • Dichtefiltereinstellung Auto, Cyan, Magenta, Gelb und Schwarz • Selektiertes Referenz-Set für die Differenzanzeige Symbolfeld Kopfzeile Ausgabefeld Hilfezeile Statusfeld ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 35: Symbolwahl
Wenn der gemessene Wert innerhalb der Toleranz liegt, wird ein Häkchen angezeigt. Wenn der gemessene Wert ausserhalb der Toleranz liegt, wird ein Pfeil nach oben oder unten angezeigt. Funktionswahl • Die gewünschte Funktion im Menü wird mittels Aufwärts-/Abwärts-Tasten vorgewählt • Durch Betätigen der Eingabetaste im Hauptmenü wird das Anzeigefenster der Funktion geöffnet • Durch Betätigen der Eingabetaste in einem PopUp Menü wird die gewählte Einstellung aktiv Symbolwahl • Das gewünschte Symbol wird mittels Aufwärts-/Abwärts-Tasten vorgewählt • Je nach Funktionalität der Symbole wie in vorangehenden Kapiteln beschrieben muss die Eingabetaste betätigt oder eine Messung ausgelöst werden ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 36: Positionierung Und Messung
Kurzanl e i t ung D E U T S C H 13. Positionierung und Messung • Das Druckerzeugnis muss immer auf einer stabilen Messebene aufliegen • Das DensiEye auf dem Messfeld positionieren mittels der Messblende • Durch Absenken des Messkopfes wird die Messblende zurückgezogen und eine Messung ausgelöst • Nach dem Erscheinen des Messresultates oder einer Meldung kann der Messkopf wieder angehoben werden 14. Kalibration • Voraussetzung für genaue Messresultate ist die Kalibration des Gerätes mit der zugehörigen Kalibrationskarte • Der Dichte Standard und das Filter auf der Kalibrationskarte müssen mit den Gerätedaten übereinstimmen • Papierweiss- oder Absolutweiss-Bezug muss vor der Kalibration gewählt werden über die Menüzeile Funktionseinstellungen im Hauptmenü • Die Funktion Kalibration im Hauptmenü wählen • Je nach Weissbezug erscheint in der Kopfzeile Kalibration Papier oder Kalibration Absolut • Je nach Weissbezug sind die entsprechenden Referenzwerte für Papierweiss- oder Absolutweiss-Bezug auf der Kalibrationskarte zu verwenden • Gerät kalibrieren anhand der Anweisungen in der Hilfezeile • X-Rite empfiehlt die Kalibration mittels Dichtemessungen zu prüfen • X-Rite empfiehlt nur eine Kalibrationskarte zu verwenden, wenn mehrere Geräte kalibriert werden müssen ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 37: Dichte Messen Schritt Für Schritt
Kurzanl e i t ung D E U T S C H 15. Dichte messen Schritt für Schritt • Im Hauptmenü die Funktion „Dichte“ wählen mittels Aufwärts-/Abwärts-Tasten und mit der Eingabe-Taste bestätigen • Symbol „Absolut/Differenz“ wählen mittels Aufwärts-/Abwärts-Tasten • Auf „Absolut“ (Anzeige des Absolutwertes) umschalten mittels Eingabe-Taste • Symbol „Filterwahl“ wählen mittels Aufwärts-/Abwärts-Tasten und mit der Eingabe-Taste bestätigen • Menüzeile „Auto“ für automatische Filter/Farbwahl (CMYK) wählen und mit der Eingabe-Taste bestätigen • Symbol „Papier“ wählen mittels Aufwärts-/Abwärts-Tasten und mit der Eingabe-Taste bestätigen • Papierweiss messen • Es erscheint die Meldung „Papierweiss gemessen“ • Dichte messen • Anzeige des Dichtewertes ® X-Rite DensiEye ™ Kurzanleitung... -
Seite 38: Auto Mode
Volltondichtefelder entsprechend der Druckreihenfolge gemessen werden. 17. Garantie Registration Um technische Unterstützung zu erhalten, müssen Sie ihr neues DensiEye registrieren lassen. Zur Registrierung des DensiEye können Sie entweder die ausgefüllte Registrationskarte einsenden oder eine Online Registration unter http://www.xrite.com vornehmen. 18. Rezertifizierung X-Rite empfiehlt eine jährliche Rezertifizierung des DensiEye Remissionsdensitometers. -
Seite 39: Ce Konformitätserklärung
X-Rite Althardstrasse 70 CH-8105 Regensdorf Switzerland dass das Produkt Remissionsdensitometer DensiEye ™ 700, DensiEye ™ mit den Bestimmungen der folgenden EU-Richtlinie(n) (einschliesslich aller zugehörigen Änderungen) der folgenden CE-Bestimmung (oder den nachfolgenden CE-Bestimmungen) entspricht, einschliesslich alle zutreffenden Ergänzungen: Elektrische Geräte zum Einsatz innerhalb festgelegter Spannungsgrenzen 73/23/EEC 89/336/EEC Elektromagnetische Verträglichkeit und dass die eingangs aufgeführten Normen und/oder technische Daten eingehalten wurden. -
Seite 115: 装箱单
快速使用指南 中 文 2. 装箱单 DensiEye 校正板 USB 连接线 快速使用指南 仪器认证证书 注册卡 CD: 内有软件和使用手册 仪器箱 X-Rite DensiEye ® ™ 快速使用指南... -
Seite 117: 仪器外观
快速使用指南 中 文 4. 仪器外观 回车按键 向上按键 红绿灯 向下按键 显示器 复位按键 USB 接口 测量孔 电池 开关锁 X-Rite DensiEye ® ™ 快速使用指南...
