6.7 Interfacemodul montieren
Interfacemodul montieren
Videosequenz ansehen (https://support.industry.siemens.com/cs/ww/de/view/67462859)
Um ein Interfacemodul zu montieren, gehen Sie folgendermaßen vor:
1. Stecken Sie den U-Verbinder rückseitig rechts auf das Interfacemodul.
2. Hängen Sie das Interfacemodul in die Profilschiene ein.
3. Schwenken Sie das Interfacemodul nach hinten.
4. Schrauben Sie das Interfacemodul fest (Anziehdrehmoment 1,5 Nm).

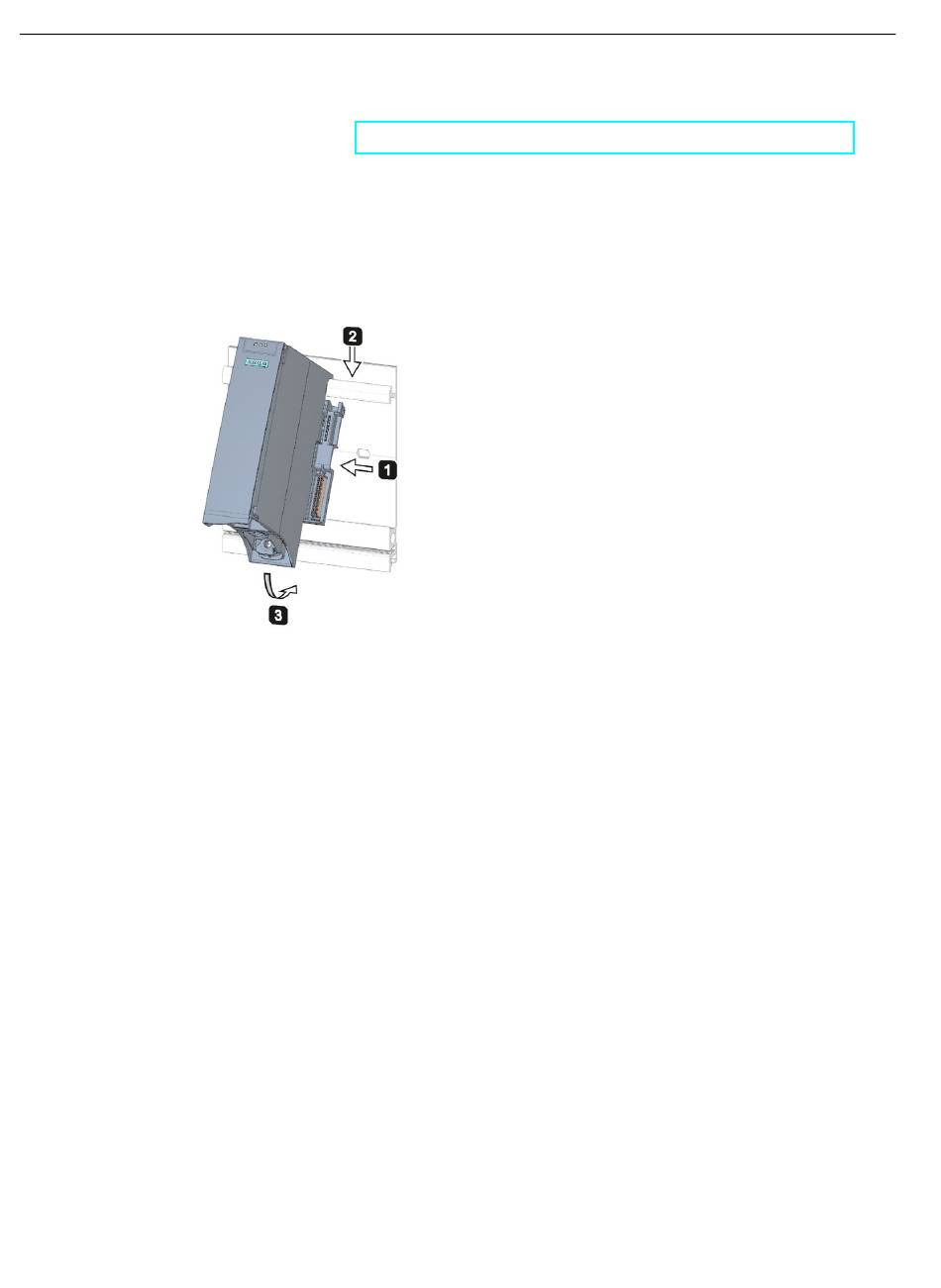

Bild 6-12

Interfacemodul demontieren

Das Interfacemodul ist verdrahtet und danach folgen weitere Module.
Um das Interfacemodul zu demontieren, gehen Sie folgendermaßen vor:
1. Schalten Sie die Versorgungsspannung für das Interfacemodul ab.
2. Öffnen Sie die Frontklappe.
3. Lösen Sie den Busanschluss-Stecker und den Stecker für die Versorgungsspannung mit dem
Schraubendreher.
4. Ziehen Sie die Stecker vom Interfacemodul ab.
5. Lösen Sie die Befestigungsschraube des Interfacemoduls.
6. Schwenken Sie das Interfacemodul aus der Profilschiene heraus.
