Inhaltszusammenfassung für Siemens 6ES7515-2AM02-0AB0

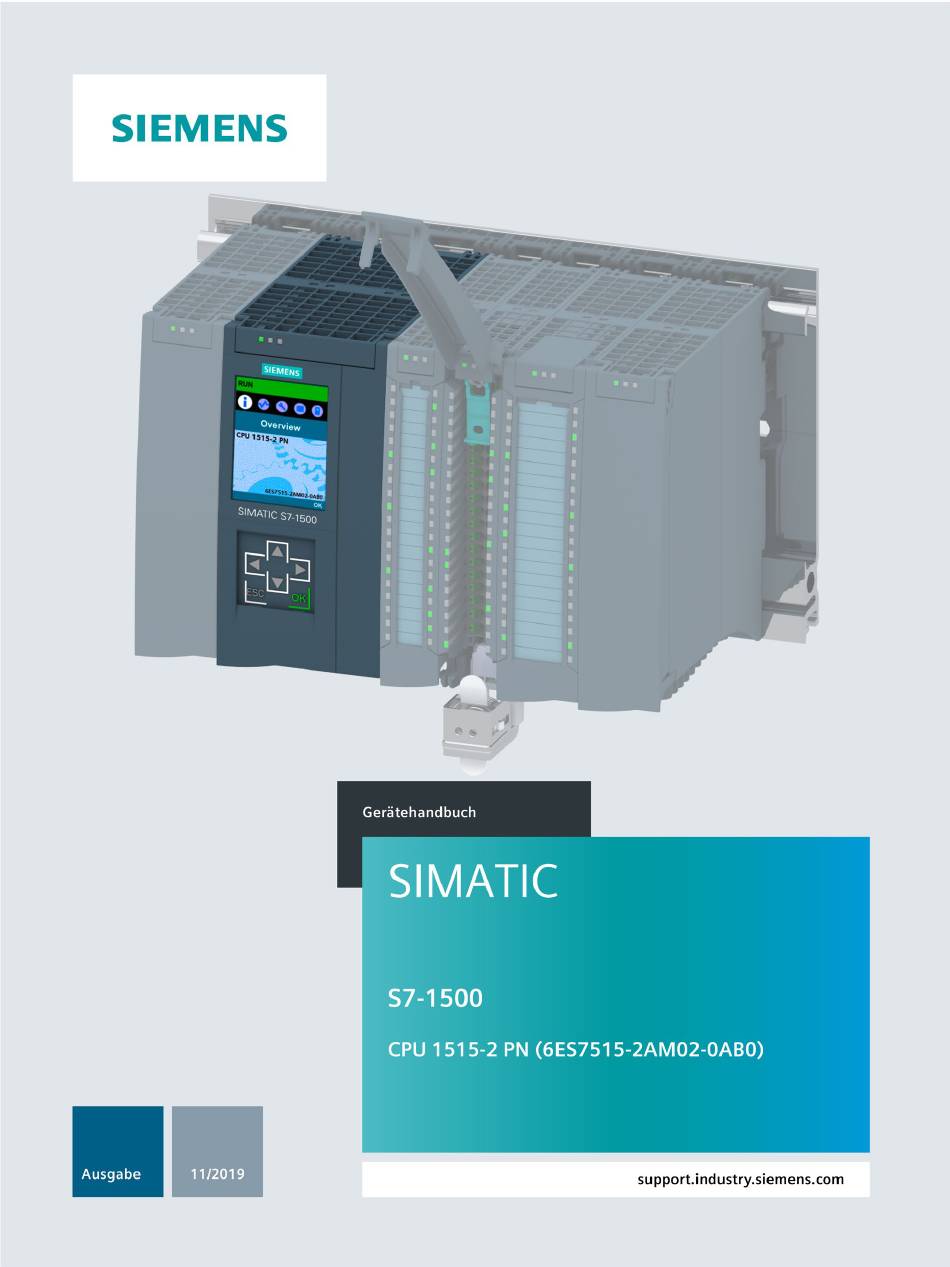

- Seite 1 CPU 1515-2 PN (6ES7515-2AM02-0AB0)
- Seite 2 Vorwort Wegweiser Dokumentation S7-1500 / ET 200MP SIMATIC Produktübersicht Anschließen S7-1500 CPU 1515-2 PN Alarme, Diagnose-, Fehler- und Systemmeldungen (6ES7515-2AM02-0AB0) Technische Daten Gerätehandbuch Maßbild 11/2019 A5E46416104-AA...
- Seite 3 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 4 Recycling und Entsorgung Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
- Seite 6 Vorwort Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP). Kataloge zu allen Produkten der Automatisierungs- und Antriebstechnik finden Sie im Internet.
- Seite 7 2.5.3 Rückansicht der CPU ......................33 Betriebsartentasten ........................ 34 Anschließen ............................. 35 Alarme, Diagnose-, Fehler- und Systemmeldungen ................39 Status- und Fehleranzeige der CPU ..................39 Technische Daten ............................ 43 Maßbild ..............................58 CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 8 Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742691). Änderungen und Ergänzungen zu den Handbüchern werden in einer Produktinformation dokumentiert. Die Produktinformation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/de/de/view/68052815). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 9 Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
- Seite 10 S7-1500 CPU einem tausch" ermöglicht eine deterministi- PROFINET oder mehreren Partnern zyklisch sche, taktsynchrone (https://support.industry.sie Nutzdaten aus dem Peripheriebe- IO-Kommunikation zwischen mehre- mens.com/cs/ww/de/view/4 reich (E/A) zur Verfügung. ren S7-1500 CPUs. 9948856) CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 11 Fehler schneller zu finden Unterstützung mehrerer CPUs • (https://support.industry.sie einfaches Kombinieren von zu- • Unterstützung von verschiede- • mens.com/cs/ww/de/view/6 sammengehörigen Traces nen Gerätetypen 4897128) Visualisierung in einem gemein- samen Diagramm Unterstützung alternativer Trigger- Quellen CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 12 (https://support.industry Einlesen der Eingangsdaten Messtaster .siemens.com/cs/ww/de • konsistentes (gleichzeitiges) • /view/109755401) Nocken • Ausgeben der Ausgangsdaten Funktionshandbücher • Dosiervorgänge, schnelle Ana- • S7-1500T Motion Con- logwerterfassung mit Over- trol sampling (https://support.industry .siemens.com/cs/ww/de /view/109751049) CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 13 über den Webserver gelesen werden kann. Versendung von Über die integrierten Schnitt- Hohe Sicherheit durch eine verschlüs- verschlüsselten stellen der CPUs ist das Ver- selte Übertragung von Daten E-Mails senden von verschlüsselten Emails möglich CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 14 ● Elektroindustrie und -handwerk ● Automobiltechnik ● Wasser/Abwasser ● Food & Beverage Anwendungsbereiche des redundanten Systems SIMATIC S7-1500R/H sind z. B.: ● Tunnel ● Flughäfen (z. B. Gepäckförderanlagen) ● U-Bahnen ● Schiffbau ● Kläranlagen ● Hochregallager CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 15 Applikationen CPU 1516-3 Standard-CPU für 6 Mbyte 10 ns PN/DP anspruchsvolle Appli- kationen und Kom- munikationsaufgaben CPU 1517-3 Standard-CPU für 10 Mbyte 2 ns PN/DP anspruchsvolle Appli- kationen und Kom- munikationsaufgaben CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 16 IO RT Basisfunktio- tungszeit Schnittstel- Schnittstelle nalität für Bitope- rationen CPU 1511C-1 PN Kompakt-CPU für 1,175 Mbyte 60 ns kleinere bis mittlere Applikationen CPU 1512C-1 PN Kompakt-CPU für 1,25 Mbyte 48 ns mittlere Applikationen CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 17 CPU 1517F-3 Fehlersichere CPU 11 Mbyte 2 ns PN/DP für anspruchsvolle Applikationen und Kommunikationsauf- gaben CPU 1517TF-3 Fehlersichere Tech- 11 Mbyte 2 ns PN/DP nologie CPU für anspruchsvolle Ap- plikationen und Kommunikationsauf- gaben CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 18 PN/DP MFP für High- Performance Appli- kationen, anspruchs- volle Kommunikationsauf- gaben, kürzeste Reaktionszeiten und C/C++ Bausteine für das Anwenderpro- gramm * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 19 Pulsweitenmodulation (PWM-Ausgang) max. 4 (bis 100 kHz) max. 4 (bis 100 kHz) Pulse Train Output (PTO-Ausgang) max. 4 (bis 100 kHz) max. 4 (bis 100 kHz) Frequenzausgabe bis 100 kHz bis 100 kHz CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 20 Regelungen bietet die SIMATIC S7-1500 Steuerungsfamilie umfangreiche Trace-Funktionen für alle CPU-Variablen. Neben der Antriebseinbindung besitzt die SIMATIC S7-1500 Steuerungsfamilie integrierte PID Kompaktregler; einfach konfigurierbare Bausteine dienen der automatischen Optimierung der Reglerparameter für eine optimale Regelgüte. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 21 Durch einen verbesserten Manipulationsschutz können veränderte oder unberechtigte Übertragungen der Engineering-Daten durch den Controller erkannt werden. Der Einsatz eines Ethernet-CPs (CP 1543-1) bietet Ihnen einen zusätzlichen Zugriffschutz durch eine Firewall bzw. die Möglichkeiten gesicherte VPN-Verbindungen aufzubauen. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 22 Die Systemverkabelung für digitale Signalmodule ermöglicht die schnelle und übersichtliche Verbindung mit Sensoren und Aktoren aus dem Feld (vollmodularer Anschluss, bestehend aus Frontsteckmodulen, Verbindungsleitungen und Anschlussmodulen), sowie die einfache Verdrahtung innerhalb des Schaltschranks (flexibler Anschluss, bestehend aus Frontstecker mit konfektionierten Einzeladern). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 23 Meldetexte in zusätzlichen Sprachen benötigen, können Sie diese über die projektierte Verbindung in Ihr HMI laden. Die CPU, STEP 7 und Ihr HMI garantieren die Datenkonsistenz ohne zusätzliche Engineeringschritte. Die Instandhaltungsarbeiten sind einfacher. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 24 Ansicht des Moduls Das folgende Bild zeigt die CPU 1515-2 PN. Bild 2-1 Produktbild CPU 1515-2 PN Hinweis Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPU eine abziehbare Schutzfolie auf dem Display befindet. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 25 I-Device (Intelligentes IO-Device) ist die CPU einem übergeordneten IO-Controller zugeordnet und wird dabei als intelligente Vorverarbeitungsein- heit von Teilprozessen eingesetzt Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 26 OPC UA Server auslesen. Über OPC UA Companion Specification lassen sich Methoden einheitlich und herstellerunabhängig spezifi- zieren. Über diese spezifizierten Methoden integrieren Sie Geräte der verschiedensten Hersteller einfacher in Ihre Anlagen und Produktionsabläufe. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 27 MRPD basiert auf IRT und MRP. Um Medienredundanz mit kurzen Aktualisierungszeiten zu erreichen, senden die am Ring beteiligten PROFINET-Geräte ihre Daten in beide Richtungen. Die Geräte empfangen diese Daten an beiden Ringports, dadurch entfällt die Rekon- figurationszeit des Rings. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 28 Externer Geber zum Erfassen der Istposition eines • Gebers und deren Nutzung als Leitwert beim Gleichlauf Nocken, Nockenspur zur positionsabhängigen Er- • zeugung von Schaltsignalen Messtaster zum schnellen, genauen und ereignis- • abhängigen Erfassen von Istpositionen CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 29 Passwort automatisch für die Bausteine ein. Dadurch sparen Sie Zeit. Optimalen Bausteinschutz, da die Benutzer das • Passwort selbst nicht kennen. Verweis Weitere Informationen zum Thema "Integrierte Sicherheit/Zugriffsschutz" finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 30 Bei abgeschaltetem Display zeigen die LEDs weiterhin den Status der CPU an. Weitere Informationen zu den Temperaturen, bei denen sich das Display aus- und wieder einschaltet, finden Sie in den Technischen Daten (Seite 43). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 31 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simulator (http://www.automation.siemens.com/salesmaterial-as/interactive-manuals/getting- started_simatic-s7-1500/disp_tool/start_de.html). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 32 Ansicht der CPU 1515-2 PN (ohne Frontklappe und Display) - Vorderseite Hinweis Entfernen des Displays Entfernen Sie das Display nur, wenn das Display defekt ist. Informationen über das Entfernen und Austauschen des Displays finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 33 Schacht für die SIMATIC Memory Card ② PROFINET IO-Schnittstelle (X1) mit 2 Ports ③ PROFINET IO-Schnittstelle (X2) mit 1 Port ④ Anschluss für Versorgungsspannung ⑤ Befestigungsschraube Bild 2-5 Ansicht der CPU 1515-2 PN - Unterseite CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 34 Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1515-2 PN. ① Schirmkontaktflächen ② Steckverbindung für Stromversorgung ③ Steckverbindung für Rückwandbus ④ Befestigungsschrauben Bild 2-6 Ansicht der CPU 1515-2 PN - Rückseite CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 35 LED zum 2. Mal aufleuchtet und im temhandbuch S7-1500/ET 200MP Dauerlicht bleibt (nach drei Sekun- (https://support.industry.siemens.com/cs/ww/de/vi den). Lassen Sie danach die Taste ew/59191792) wieder los. 3. Drücken Sie die Betriebsartentaste STOP innerhalb der nächsten drei Sekunden erneut. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 36 + DC 24 V von der Versorgungsspannung zum Weiterschleifen 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Wenn die CPU über eine Systemstromversorgung versorgt wird, kann der Anschluss der 24 V-Versorgung entfallen. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 37 Eine Beschreibung, wie Sie das Display entfernen und austauschen, finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 38 Port X1 P2R (z. B. für LLDP notwendig) MAC-Adresse 4 PROFINET-Schnittstelle X2 Front bedruckt (sichtbar in STEP 7 bei erreichbarem Teilneh- mer) MAC-Adresse 5 Port X2 P1 (z. B. für LLDP notwendig) Rechte Seitenfläche bedruckt (Ende des Nummernbandes) CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 39 PN X1 P2R PROFINET-Schnittstelle X1 Port 2 LED MAINT (gelb) PN X2 P1 PROFINET-Schnittstelle X2 Port 1 X1 P1, LED Link TX/RX X1 P2, X2 P1 Bild 3-1 Prinzipschaltbild der CPU 1515-2 PN CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 40 LINK RX/TX-LED für Port X1 P1 (gelb/grüne LED) ⑤ LINK RX/TX-LED für Port X1 P2 (gelb/grüne LED) ⑥ LINK RX/TX-LED für Port X2 P1 (gelb/grüne LED) ⑦ STOP-ACTIVE-LED Bild 4-1 LED-Anzeigen der CPU 1515-2 PN (ohne Frontklappe und Display) CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 41 CPU führt interne Aktivitäten während STOP aus, z. B. Hochlauf nach STOP. LED aus LED aus LED blinkt gelb Laden des Anwenderprogramms von der SIMATIC Memory Card CPU führt ein Programm mit aktivem Haltepunkt aus. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 42 CPU oder eines Moduls auslesen. Beachten Sie jedoch, dass das Auslesen des LED-Status der LINK RX/TX-LEDs an sämtlichen S7-1500 CPUs nicht möglich ist. Weiterführende Informationen zur Anweisung "LED" finden Sie in der Online-Hilfe von STEP 7. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 43 ACTIVE-LED aktiviert wird. Die CPU ist über Display oder PG/PC in den Betriebszustand STOP versetzt worden und • LED aus nicht über die STOP-Taste am Gerät. Die CPU ist im Betriebszustand RUN. • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 44 Bereich, obere Grenze (DC) 28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung 5 ms Netz-/Spannungsausfallüberbrückungszeit • Wiederholrate, min. • Eingangsstrom Stromaufnahme (Nennwert) 0,8 A Stromaufnahme, max. Einschaltstrom, max. 2,4 A; Nennwert I²t 0,02 A²·s CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 45 3 Mbyte; bei absolut adressierten DBs ist die Größe, max. • max. Größe 64 kbyte 0 ... 65 535 Nummernband • 500 kbyte Größe, max. • 0 ... 65 535 Nummernband • 500 kbyte Größe, max. • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 46 IEC-Counter beliebig (nur durch den Arbeitsspeicher begrenzt) Anzahl • Remanenz – einstellbar S7-Zeiten 2 048 Anzahl • Remanenz – einstellbar IEC-Timer beliebig (nur durch den Arbeitsspeicher begrenzt) Anzahl • Remanenz – einstellbar CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 47 über PROFINET bzw. PROFIBUS- Kommunikationsmodule, auch die Anbindung von Peripherie über AS-i Mastermodule bzw. Links (z.B. IE/PB-Link) verstanden Anzahl DP-Master 8; in Summe können maximal 8 CMs/CPs über CM • (PROFIBUS, PROFINET, Ethernet) gesteckt werden CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 48 Switch • Ja; X1 RJ 45 (Ethernet) • Protokolle Ja; IPv4 IP-Protokoll • PROFINET IO-Controller • PROFINET IO-Device • SIMATIC-Kommunikation • Ja; optional auch verschlüsselt möglich Offene IE-Kommunikation • Webserver • Medienredundanz • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 49 4 ms bis 64 ms – bei Sendetakt von 4 ms Aktualisierungszeit = eingestellter "ungerader" – bei IRT und Parametrierung "ungera- Sendetakt (beliebige Vielfache von 125 µs: 375 der" Sendetakte µs, 625 µs ... 3 875 µs) CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 50 • Ja; X2 RJ 45 (Ethernet) • Protokolle Ja; IPv4 IP-Protokoll • PROFINET IO-Controller • PROFINET IO-Device • SIMATIC-Kommunikation • Ja; optional auch verschlüsselt möglich Offene IE-Kommunikation • Webserver • Nein Medienredundanz • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 51 Taktsynchronität Nein – Nein – Nein – MRPD Ja; per Anwenderprogramm – PROFIenergy Nein – Priorisierter Hochlauf – Shared Device – Anzahl IO-Controller bei Shared De- vice, max. Ja; per Anwenderprogramm – Asset-Management-Record CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 52 ISO-on-TCP (RFC1006) • 64 kbyte – Datenlänge, max. • 2 kbyte; 1 472 byte bei UDP Broadcast – Datenlänge, max. Ja; max. 5 Multicast-Kreise – UDP-Multicast Nein DHCP • SNMP • • LLDP • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 53 Anzahl gleichzeitiger Aufrufe der Client- Anweisungen OPC_UA_ReadList,OPC_UA_WriteList und OPC_UA_MethodCall, max. 5 000 – Anzahl registrierbarer Knoten, max. – Anzahl registrierbarer Methoden Aufru- fe von OPC_UA_MethodCall, max. – Anzahl Eingänge/Ausgänge bei Aufruf OPC_UA_MethodCall, max. CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 54 Anzahl Teilnehmer im Ring, max. • Taktsynchronität Taktsynchroner Betrieb (Applikation bis Klem- Ja; Dezentral und zentral; mit minimalen OB 6x me synchronisiert) Zyklus von 500 µs (dezentral) und 1 ms (zentral) Äquidistanz CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 55 Forcen, Variablen • Anzahl Variablen, max. • Diagnosepuffer vorhanden • 3 200 Anzahl Einträge, max. • – davon netzausfallsicher Traces 4; pro Trace bis zu 512 kbyte Daten möglich Anzahl projektierbarer Traces • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 56 Ja; PID-Regler mit integrierter Optimierung für PID_3Step • Ventile Ja; PID-Regler mit integrierter Optimierung für PID-Temp • Temperatur Zählen und Messen High Speed Counter • Normen, Zulassungen, Zertifikate geeignet für Sicherheitsfunktionen Nein CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 57 Anwenderprogrammschutz/Passwortschutz Ja • Kopierschutz • Bausteinschutz • Zugriffschutz Passwort für Display • Schutzstufe: Schreibschutz • Schutzstufe: Schreib-/Leseschutz • Schutzstufe: Complete Protection • Zykluszeitüberwachung einstellbare Mindestzykluszeit untere Grenze • einstellbare maximale Zykluszeit obere Grenze • CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 58 129 mm Gewichte Gewicht, ca. 830 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 59 In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1515-2 PN Bild A-1 Maßbild CPU 1515-2 PN CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
- Seite 60 Maßbild Bild A-2 CPU mit geöffneter Frontklappe CPU 1515-2 PN (6ES7515-2AM02-0AB0) Gerätehandbuch, 11/2019, A5E46416104-AA...
