KAPITEL 3 Pronar N262
3.2.2 FÖRDERMECHANISMUS

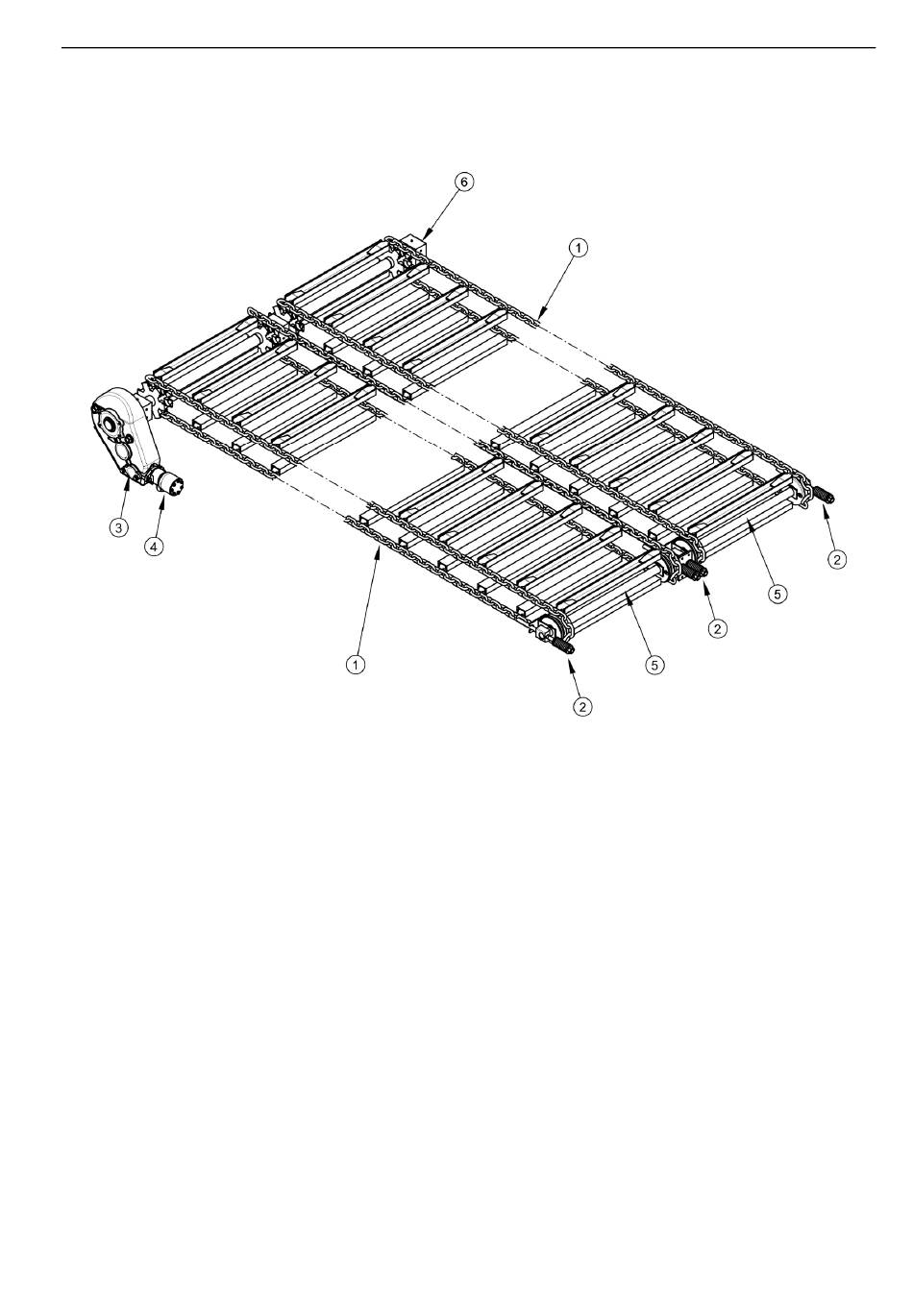

ABBILDUNG 3.2 Fördermechanismus
(1) Kette, (2) Spannschraube, (3) Reduktionsgetriebe, (4) Hydraulikmotor, (5) Achse der
Spannvorrichtung, (6) Welle des Antriebsmechanismus
Der Fördermechanismus besteht aus zwei Fördereinheiten (1). Die Fördereinheit besteht aus
zwei Ketten mit Förderleisten Die Ketten der Fördereinheit laufen auf Kettenrädern aus
Gusseisen an der Welle des Antriebsmechanismus (6) und über die vorderen Zahnräder des
Spannmechanismus (5).
Zur Einstellung der Spannung dienen vier Spannschrauben (2) mit stoßabsorbierenden
Federn. Die Fördereinheiten werden über einen Hydraulikmotor (4) angetrieben, der an
einem Reduktionsgetriebe (3) befestigt ist.
Das Prinzip der Regulierung der Geschwindigkeit des Förderers wird in Kapitel 4.5
beschrieben - Abbildung (4.2) und (4.3). Die Einstellung der Förderkettenspannung hingegen
ist in Kapitel 5.14 beschrieben - Abbildung (5.15).
3.5
