SYSTEMÜBERSICHT
Das Audio- und Navigationssystem ist mit den
verschiedenen Komponenten über den CAN-Bus
Infotainment, herkömmliche Kabelverbindungen
und Koaxialkabel verbunden.
Über den CAN-Bus Infotainment werden fol-
gende Informationen übermittelt:
- Anrufsignal vom Bluetooth Sende- und Emp-
fangsgerät
- Signal des Lichtschalters vom Bordnetzsteuer-
gerät
- Signal für Intensität der Innenraumbeleuch-
tung vom Bordnetzsteuergerät
- Geschwindigkeitssignal vom ABS-Steuergerät
- Stellung des Zündschlüssels vom Steuergerät
für Lenksäulenelektronik
- Signal für Fahrzeugidentifikation vom Schaltta-
feleinsatz
- Synchronisationssignal für Uhrzeit, ebenfalls
vom Schalttafeleinsatz
- die Signale vom Multifunktionslenkrad.
Über den CAN-Bus Infotainment werden fol-
gende Informationen gesendet:
- die Signale für die Anzeigen im Schalttafelein-
satz
- die Bedienungsfunktionen für Telefon zum
Bluetooth Sende- und Empfangsgerät.
Über eine herkömmliche Kabelverbindung wer-
den empfangen:
- Signal des USB- bzw. iPod-Adapters
- Audio-Signal und Mute-Signal vom Bluetooth
Sende- und Empfangsgerät.
Über ein herkömmliches Kabel werden gesen-
det:
- Audio-Signal zu den vorderen Lautsprechern
- Audio-Signal zum Soundverstärker.
Das Audio- und Navigationssystem sendet und
empfängt Informationen vom und zum Antennen-
modul über drei Koaxialkabel.
Das Navigationsgerät verwendet ein Kabel für
den Empfang und ein zweites Kabel für das Sen-
den der FM-Signale an die Elektronik für die
Radioantennen und ein drittes Kabel für die GPS-
Signale.
Das Audiogerät verwendet zwei Koaxialkabel für
den Empfang der FM-Signale von der Elektronik
für die Radioantennen und ein drittes für den
Empfang der GPS-Signale.

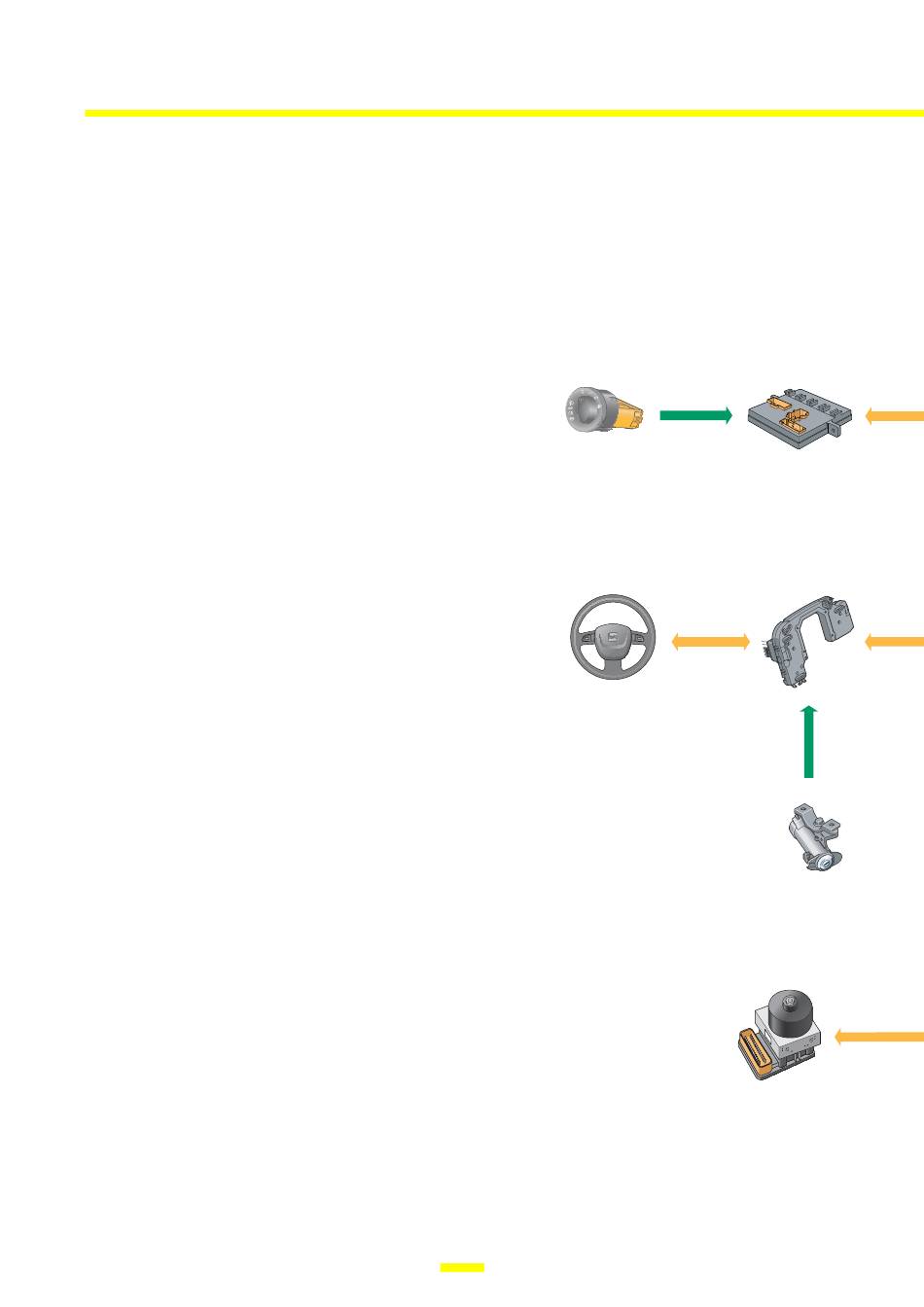

Lichtschalter E1
Multifunktionslenkrad E221
6
Bordnetzsteuergerät J519
Steuergerät für
Lenksäulenelektronik J527
Zündanlassschalter D
Steuergerät für ABS J104
