SENSOREN

ANTENNENMODUL
Das Antennenmodul befindet sich an der Heck-
scheibe und beinhaltet folgende Komponenten:
- die Antenne für Zentralverriegelung und Dieb-
stahlwarnanlage, R47
- die Antenne für AM, R11
- zwei Antennen für FM, R11
- die Elektronik für die Radioantennen
- die Entstörfilter, C18
- die Antenne für Telefonsystem, R65
- die Antenne für GPS, R50.
Je nach Fahrzeugausstattung können die Anten-
nen des Moduls unterschiedlich sein.
Die Antenne für Zentralverriegelung und Dieb-
stahlwarnanlage und die Antenne für AM befinden
sich im oberen Bereich der Heckscheibe.
Die beiden Antennen für FM sind an die Leitfä-
den der beheizbaren Heckscheibe angeschlossen,
um eine maximale
gewährleisten.
Die Elektronik für die Radioantennen hat ver-
schiedene Betriebsarten, je nachdem ob das Fahr-
zeug mit einem Audio- oder Navigationsgerät
ausgerüstet ist:
- Für das Audiogerät arbeitet sie als Verstärker
für Radioantennen, R24
Steuergerät für Antennenauswahl J515 und
Verstärker für Radioantennen R24

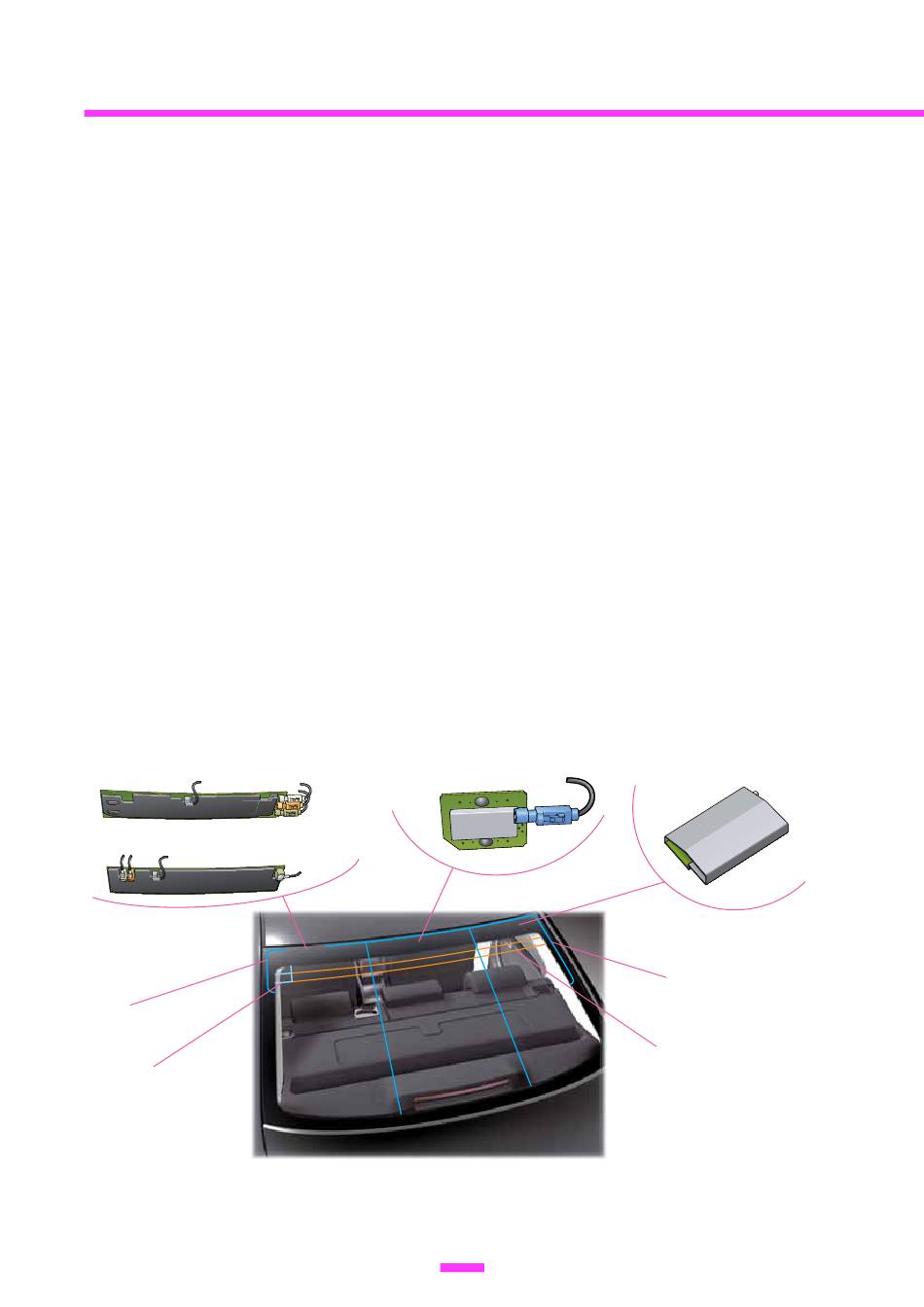

Antennenverstärker R24
Antenne FM2
Antenne für
Zentralverriegelung
und
Diebstahlwarnanlage
Empfangsoberfläche zu
- Für das Navigationsgerät arbeitet sie als Steu-
ergerät für Antennenauswahl, J515, sowie als Ver-
stärker für die Radioantennen, R24.
Die Elektronik für die Radioantennen ist an das
Navigationsgerät bzw. Audiogerät über zwei
Koaxialkabel angeschlossen. Für die FM-Wieder-
gabe werden zwei benutzt, während für die AM-
Wiedergabe nur eines der beiden Kabel benutzt
wird.
Die Entstörfilter verhindern, dass beim Einschal-
ten der beheizbaren Heckscheibe Interferenzen
beim Empfang der Radiosignale entstehen. Sie
sind in Serie geschaltet und befinden sich jeweils
auf beiden Seiten der Heckscheibe.
Die Antenne für das Telefonsystem befindet sich
am Antennenmodul links oben.
Die GPS-Antenne ist in der Mitte des Oberteils
des Antennenmoduls untergebracht.
Die GPS-Antenne und die Telefon-Antenne sind
nicht an die Leiterfäden der beheizbaren Heck-
scheibe angeschlossen.
