Inbetriebnahme
Vorderansicht
Rückansicht
MicroLink 288ooTL / MicroLink 24oooTL Handbuch © 1994 ELSA GmbH

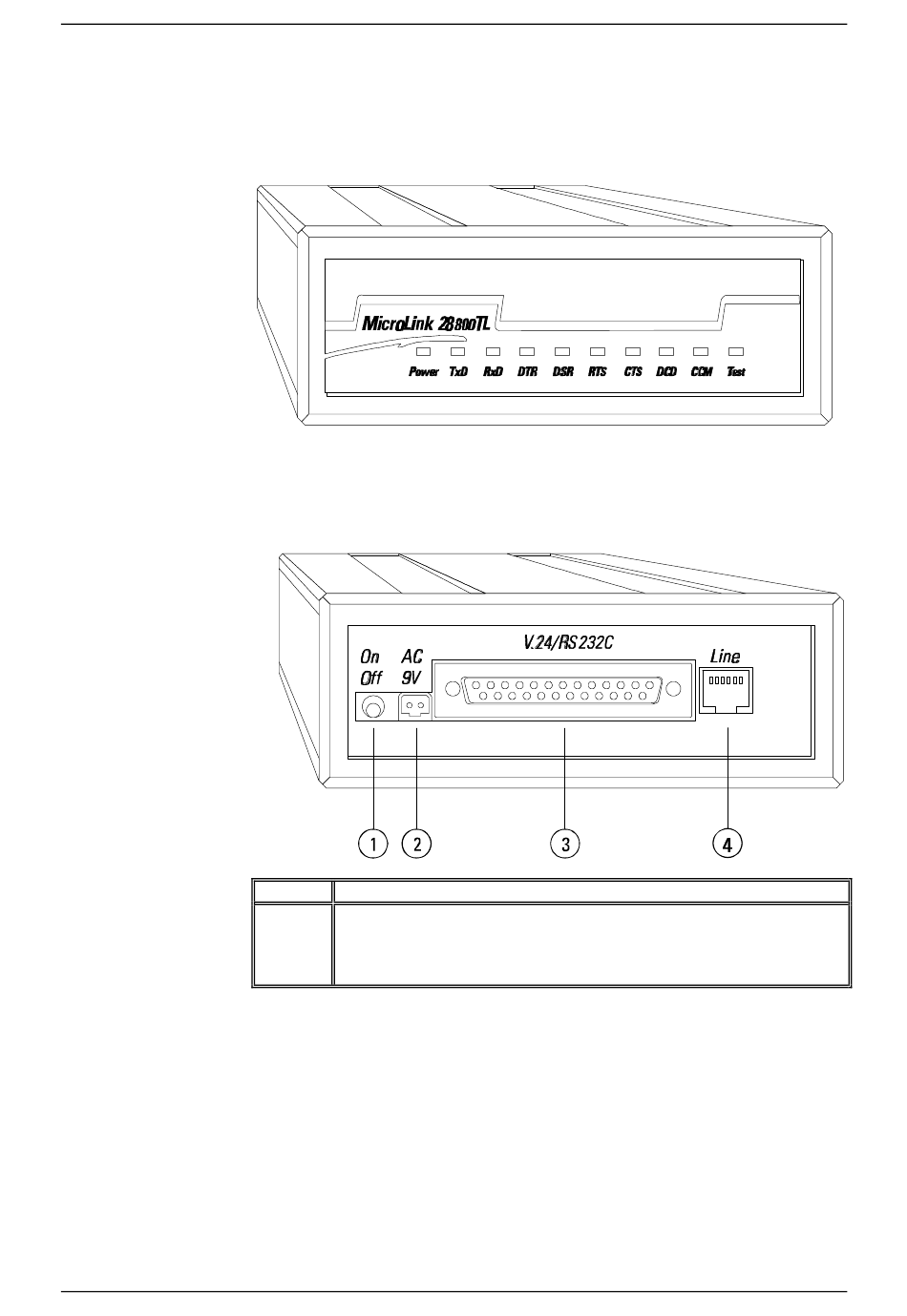

Die folgenden Abbildungen zeigen die Vorderansicht von MicroLink 288ooTL und die
Rückansicht von MicroLink 24oooTL bzw. MicroLink 288ooTL:
Die Leuchtdioden (LEDs) lassen den Zustand der Schnittstellenleitungen bzw. den
Zustand des Modems (Test) erkennen (siehe Kapitel 5.8, 66). Die CCM-Leuchtdiode
(correction and compression mode) leuchtet bei einer fehlergesicherten Verbindung mit
Datenkompression rot, ansonsten grün.
Nr.
Bedeutung
1
Ein/Aus-Schalter
2
Stromversorgungseingang
3
V.24/V.28-Schnittstelle
4
Leitungsanschluß
MicroLink 288ooTL und MicroLink 24oooTL verfügen über einen DIL-Schalter und
einen Reset-Taster, den Sie erreichen, indem Sie die Frontabdeckung des Modems
entfernen. Der DIL-Schalter ist rechts und der Reset-Taster links neben der Power-
Leuchtdiode plaziert.
Inbetriebnahme
11
