Modell ESM1500 Prüfstand
2 EINRICHTUNG UND SICHERHEIT

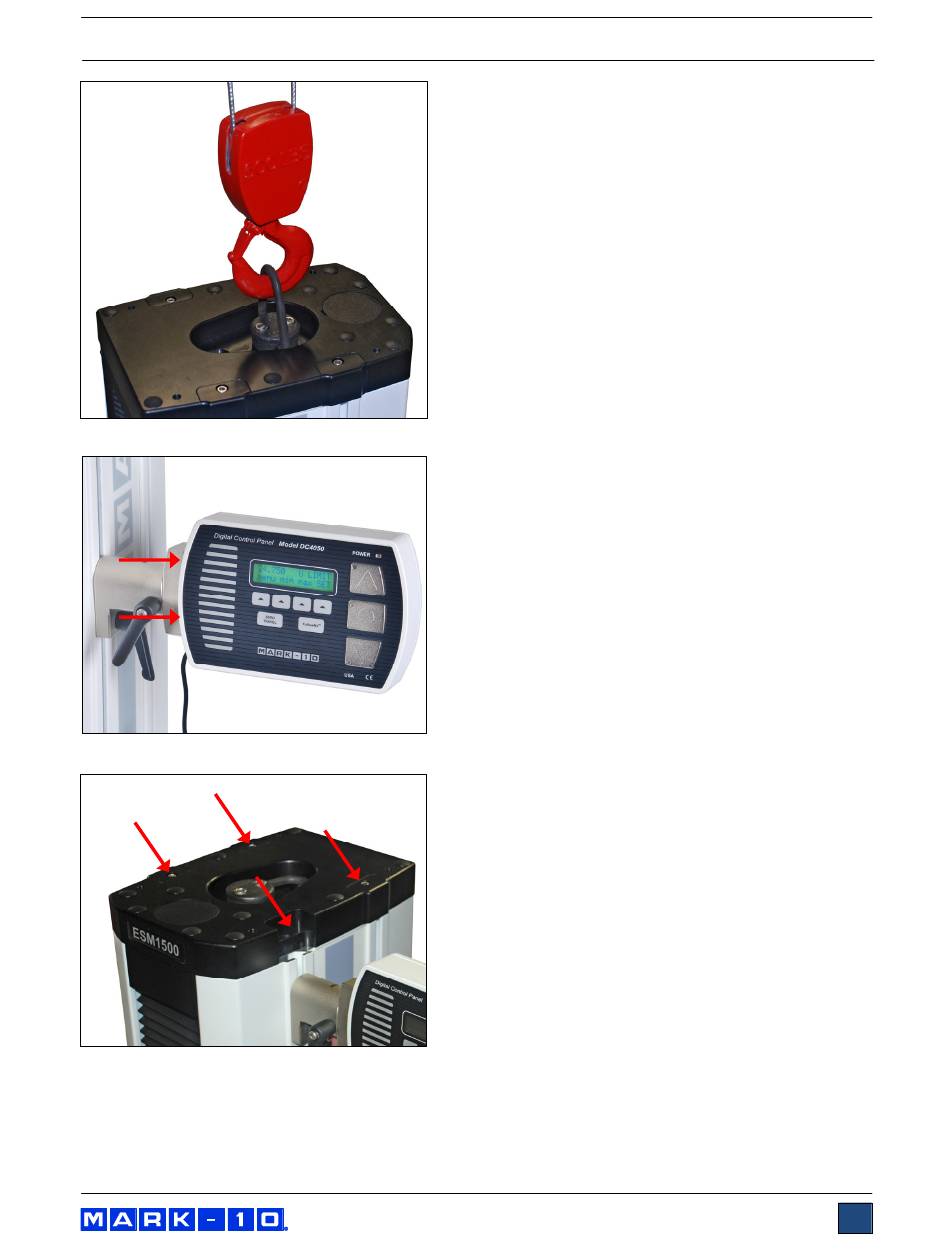

2.1 Bewegen Sie den Stand in Position
Stellen Sie den Stand auf eine stabile, saubere, ebene
und vibrationsfreie Arbeitsfläche. Ein vertiefter
Hebehaken wird, wie in der Abbildung links gezeigt, an
der Spitze der Säule für Bewegungszwecke vorgesehen.
2.2 Montage des Bedienfeldes
Um Transportschäden zu vermeiden, ist das Bedienfeld
separat verpackt. Die Halterung wird in eine T-Nut auf
der rechten Seite der Säule vorinstalliert. Die Höhe und
der Betrachtungswinkel können durch Lösen und
Anziehen der zwei integrierten Hebel eingestellt werden.
Um den Controller an der Halterung zu montieren,
befestigen Sie die beiden mitgelieferten Schrauben
durch die Halterung in das Gehäuse des Controllers, wie
im Bild links abgebildet.
2.3 Montage von anderen Zubehörteilen
Die Säule ist mit vier T-Nuten ausgestattet. Zwei Nuten
werden für den Controller und die Endschalter
verwendet. Verwenden Sie die Nuten, um Klammern
oder andere Zubehörteile je nach Bedarf zu befestigen.
Um auf eine T-Nut zuzugreifen, entfernen Sie den
entsprechenden Deckel durch Lösen der Schraube, wie
im Bild links abgebildet.
Benutzerhandbuch
4
