3 EINRICHTUNG DES MESSGERÄTS

3.1 Mechanische Einrichtung

3.1.1 Zusammenbau

Das Gerät wird mit demontiertem Hebel ausgeliefert, um beim Transport Schäden am Gerät zu
vermeiden. Stecken Sie den Hebel so in den Exzenter-Mechanismus ein, dass der Stift mit dem
Blindloch im Hebel übereinstimmt. Schrauben Sie anschließend den Kunststoffknopf in das Gewindeloch
des Hebels.
3.1.2 Befestigung
Stellen Sie das Messgerät auf eine saubere, ebene und vibrationsfreie Arbeitsfläche. Falls gewünscht,
kann das Messgerät an der Arbeitsfläche mit vier Schrauben (1/4-20) befestigt werden, die in die
Unterseite des Gehäuses geschraubt werden.
3.1.3 Einstellung zur Probenmessung

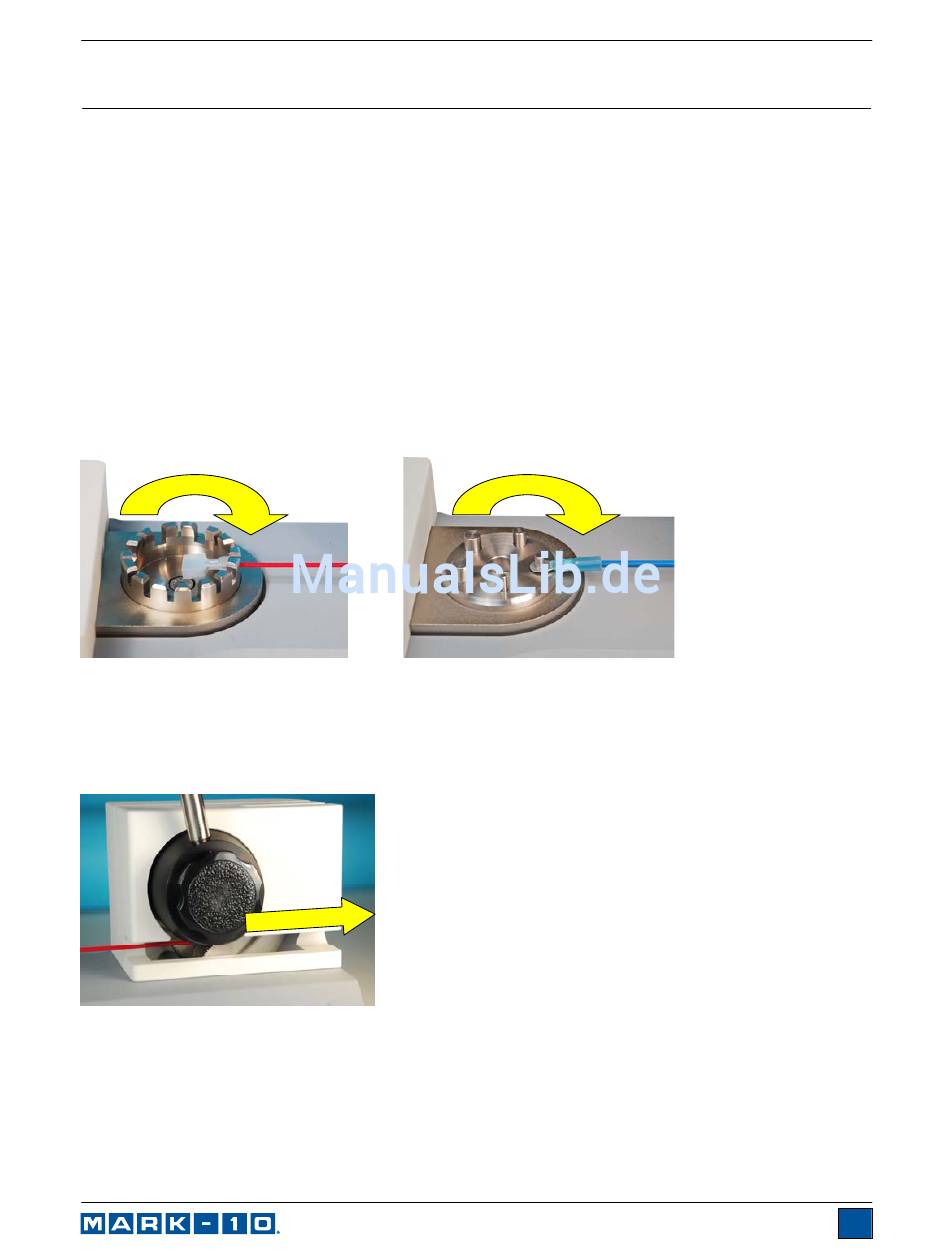

1. Sichern Sie das Standard-Terminal oder das optionale Terminal für Ring-Kabelschuhe, wie in den
nachstehenden Abbildungen dargestellt. Drehen Sie das Terminal, bis die gewünschte
Aussparung dem Exzenter-Mechanismus am Hebel gegenübersteht. Das Terminal rastet beim
Drehen bei jeder Aussparung ein.
Abb. 3.1
Terminal für Kabelschuhe
2. Stellen Sie den Hebel im Uhrzeigersinn bis zum Anschlag.
3. Schieben Sie das lose Drahtende zwischen die die Exzenter-Klemmen am Hebel, wie in der
nachstehenden Abbildung dargestellt. Straffen Sie den Draht.
Abb. 3.3
Exzenter-Mechanismus
4. Bewegen Sie den Hebel gegen den Uhrzeigersinn, um das lose Drahtende festzuklemmen, wie in
der nachstehenden Abbildung dargestellt. Bewegen Sie den Hebel weiter, um eine Kraft auf die
Probe auszuüben. Der Hebel verfügt über einen Anschlag, bevor er das Eingabefeld / das
Gehäuse des Displays erreicht.
Abb. 3.2
Terminal für Ring-Kabelschuhe (optional)
