Serie 2 – Digitale Kraftmessgeräte Benutzerhandbuch
Die Batterielebensdauer beträgt ca. 7 Stunden mit Hintergrundbeleuchtung, oder 24 Stunden ohne
Hintergrundbeleuchtung. Um die Batterie zu wechseln, lösen Sie die beiden unverlierbaren Schrauben
auf der Rückseite des Gehäuses und trennen Sie die beiden Gehäusehälften. Ein Schaumstoffstreifen

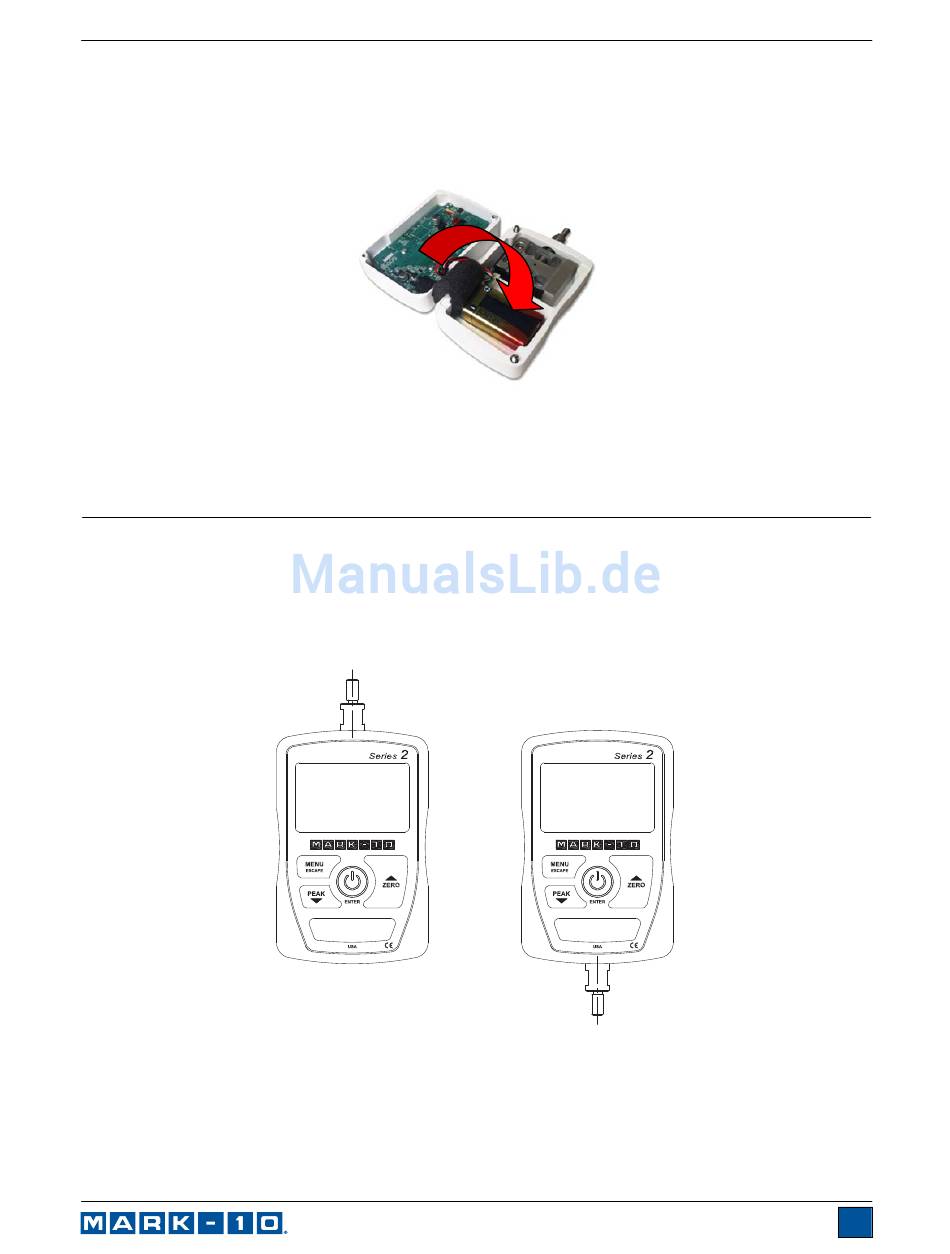

trennt die Batterie von der Leiterplatte, wie in der nachfolgenden Abbildung dargestellt:
Stellen Sie beim Zusammenbau sicher, dass sich der Schaumstoff über der Batterie befindet. Gehen Sie
beim Zusammenbau der beiden Gehäusehälften vorsichtig vor, damit keine internen Kabel beeinträchtigt
werden.
3 MECHANISCHE EINRICHTUNG DES MESSGERÄTES
3.1 Ausrichtung des Kraftaufnehmers (Welle zur Kraftmesszelle)
Um einer Vielzahl von Testanforderungen Rechnung zu tragen, kann der Kraftaufnehmer in beiden
nachstehend dargestellten Positionen ausgerichtet werden. Um die Ausrichtung des Kraftaufnehmers zu
ändern, lösen Sie die beiden unverlierbaren Schrauben auf der Rückseite des Gehäuses, trennen Sie die
beiden Gehäusehälften, drehen Sie eine Hälfte um 180 Grad und bauen Sie das Gerät wieder
zusammen. Gehen Sie beim Zusammenbau der beiden Gehäusehälften vorsichtig vor, damit keine
internen Kabel beeinträchtigt werden.
Kraftaufnehmer oben Kraftaufnehmer unten
