Modell ESM1500 Prüfstand
2.4 Anschlüsse und Ausgänge

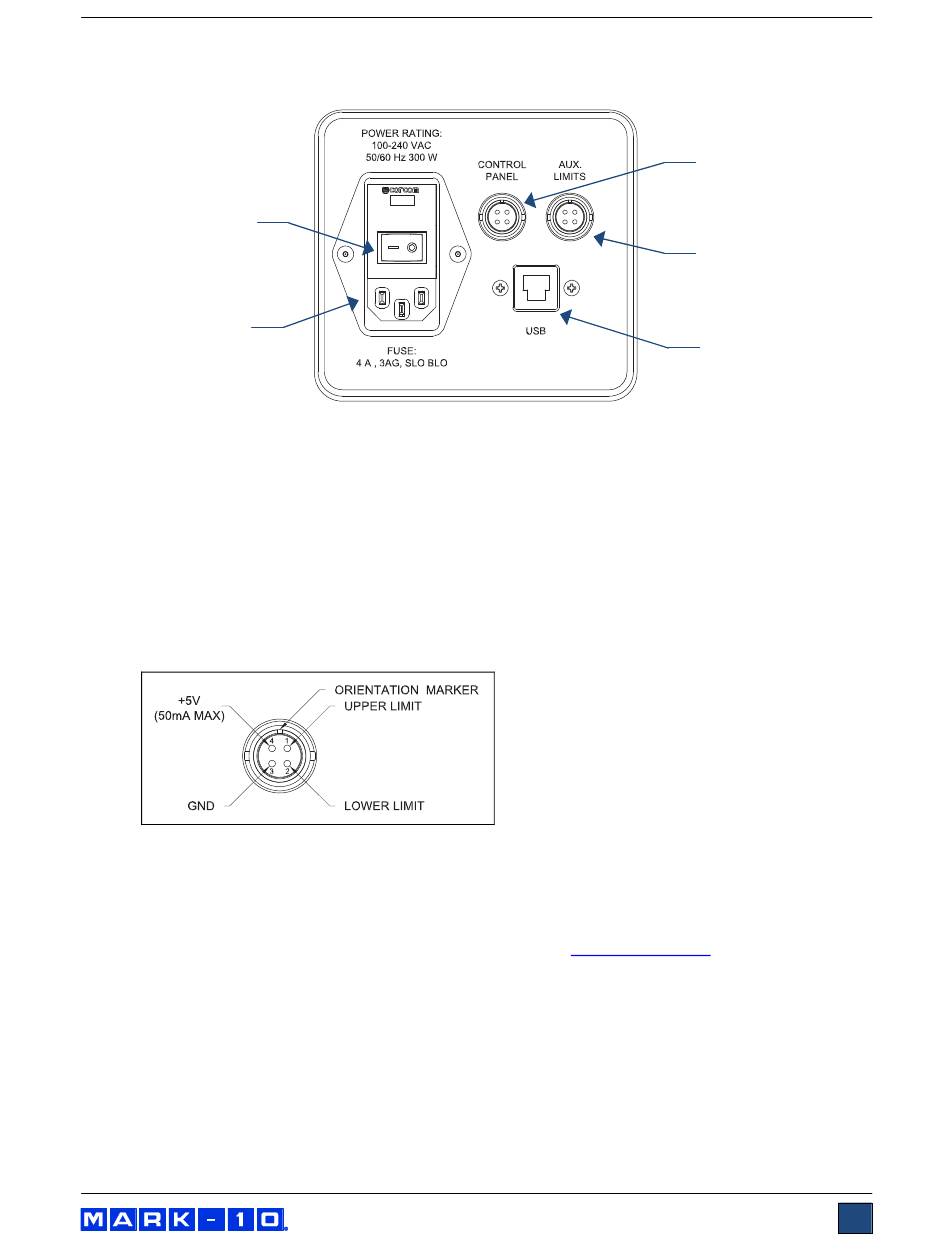

Folgende Anschlüsse und Ausgänge werden, wie in der Abbildung unten abgebildet, in dem unteren
hinteren Teil der Säule des Prüfstands mitgeliefert:
2
1
1. Netzsteckdose
Schließen Sie das Netzkabel hier an. Siehe Unterabschnitt Anschließen der Stromversorgung
für wichtige Informationen zur Sicherheit.
2. Netzschalter
3. Kabelanschluss des Bedienfeldes
Stecken Sie das Kabel in diesen Anschluss.
4. Zusätzlicher Endschalter-Anschluss
Für den Anschluss eines externen Endschalters, wie eine Sperre für eine Maschinenschutztür.
Ein Anschlussdiagramm ist unten dargestellt:
5. USB-Anschluss
Nur Ausgangskraft oder Kraft und Daten zum Verfahrweg via USB. Ermöglicht auch die PC-
Steuerung. Stecken Sie ein Ende des USB-Kabels in diesen Anschluss und das andere Ende in
einen PC-USB-Anschluss. Um diesen Ausgang zu verwenden, installieren Sie den USB-Treiber
auf der Ressourcen-CD, die mit „Mark-10 USB Device" beschriftet ist. Die Installationsanleitung
dazu finden Sie auf der CD. Alternativ können Sie sie bei
Vorsicht!
Installieren Sie den USB-Treiber, bevor sie das Messgerät über das USB-Kabel physisch
an einen PC anschließen.
Weitere Anweisungen für die Konfiguration von Kommunikationsfunktionen finden Sie im
Abschnitt Testfunktionen einstellen.
Wenn PC-Steuerung verwendet wird, finden Sie eine vollständige Liste der verfügbaren ASCII-
Befehle im Abschnitt Betriebsmodi.
Benutzerhandbuch
3
4
5
www.mark-10.com
herunterladen.
