2.3
Montage
Vor der Endmontage empfehlen wir sowohl Fenster-/ Tür rahmen als auch den
Insektenschutzrahmen zu reinigen.

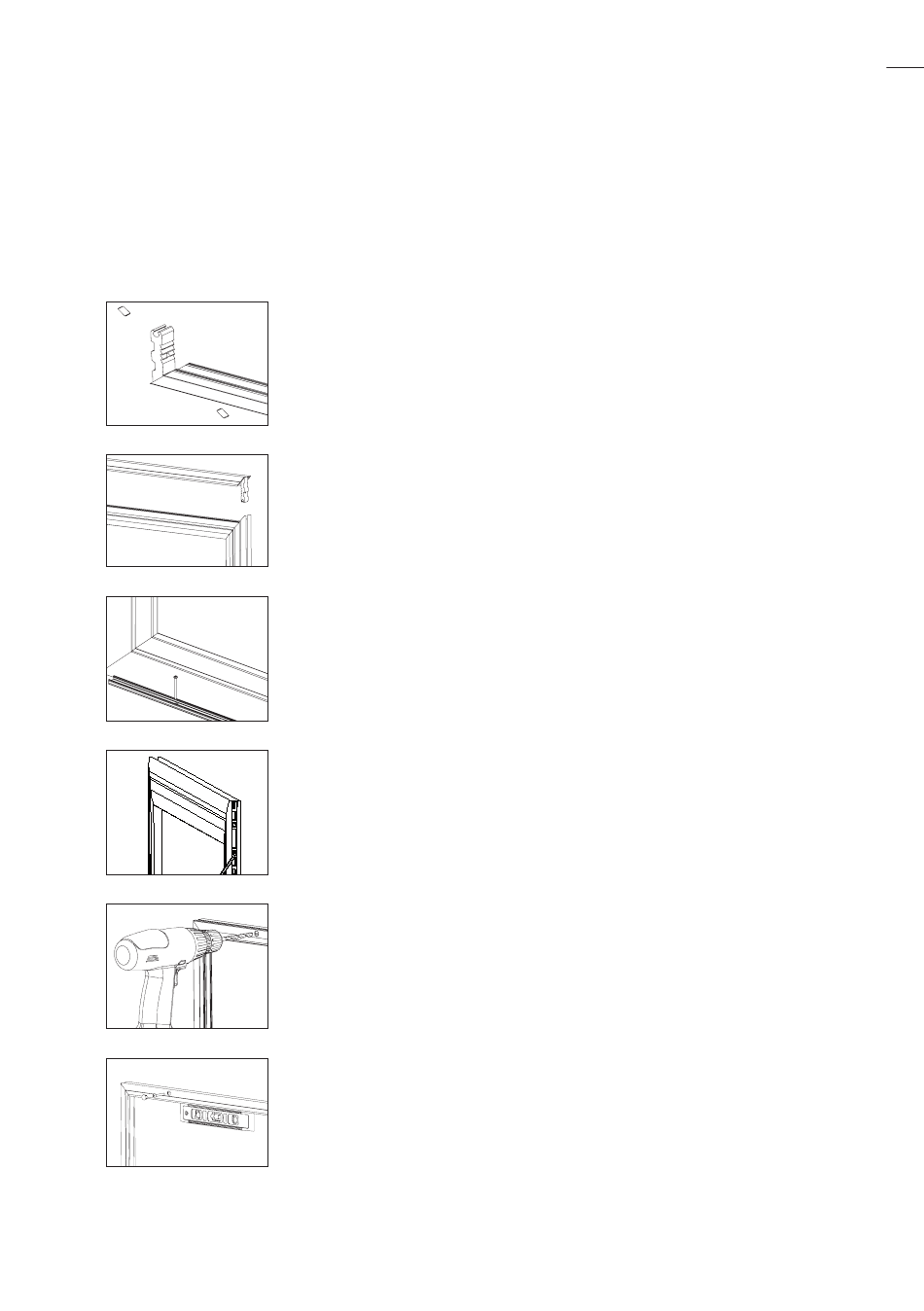

Variante SA-3
Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
1. Die untere und die beiden seitlichen Rahmenschienen
verbinden, in dem die Eckwinkel in die Profile einge-
schoben und mit Innensechskantschlüssel fixiert
werden. (Bild 1+2)
2. Schiebeanlagen mit den Laufrollen so versetzt unten
auf die montierte Laufschiene stellen, dass die Bürsten-
dichtungen richtig abdichten. Beide Schiebeanlagen auf
eine Seite schieben bis sie im Rahmenprofil einrasten.
Bei SA-3U: Bodenschiene in einem Abstand von 16 mm
von der Mitte der Befestigungsschraube bis zum Blend-
rahmen etc. des Fenster-/Türrahmens mittig am Boden/
am Fenstersims positionieren und befestigen. (Bild 3)
3. Oberes Rahmenprofil mit Eckwinkel versehen und so
auf die seitlichen Führungsschienen aufpressen, dass
die Schiebenanlagen auf den jeweiligen Laufschienen
sitzen. Anschließend Rahmenprofile mit Innensechs-
kantschlüssel fixieren.
4. Aushängesicherung mit Innensechskantschlüssel lösen,
bis auf Anschlag nach oben schieben und wieder
fixieren. (Bild 4)
5. Gesamtes Element mit Befestigungsbohrungen
(ø 5,0 mm) versehen und am Tür-/ Fensterrahmen
befestigen. Anschließend Bohrungslöcher für Abdeck-
kappen aufbohren (ø 9,8 mm), z.B. mit Stufenbohrer
ø 5,0 x 9,8 mm. (Bild 5+6)
6. Aushängesicherungen lösen, ca. 1 mm nach unten
schieben und fixieren.
7. Funktionalität, sichere Befestigung und umlaufende
Dichtheit überprüfen.
Insektenschutzsystem Flylock
9
