BIS U-6026 Auswerteeinheit
EtherNet/IP
4

Montage

4.1 Lieferumfang
Im Lieferumfang sind enthalten:
Auswerteeinheit
4.2 Montage
Auswerteeinheit

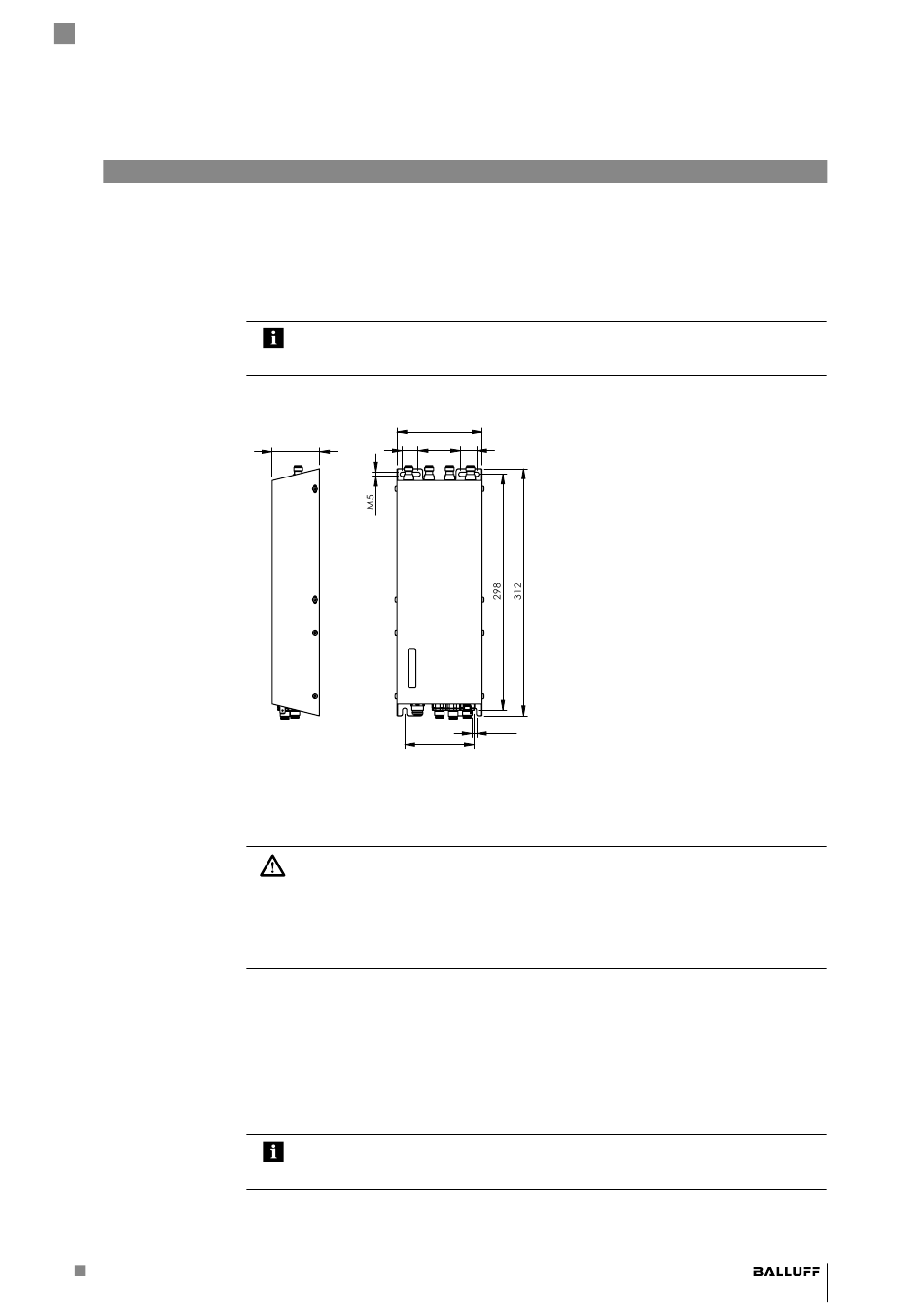

Abbildung 2: Montage
Abhängig von den Umgebungsbedingungen und den verwendeteten Systemkomponenten kann
der Schreib-/Leseabstand typisch bis zu 6 m betragen. Weitere Hinweise zu Mindest- und
Maximalabständen siehe „Basishandbuch UHF".
► Geeignete Montageposition bestimmen.
► Auswerteeinheit mit 4 Schrauben M5 befestigen
www.balluff.com
BIS U-6026
5x Verschlusskappe
Sicherheitshinweise
Hinweis
Zugehörige technische Unterlagen sowie weitere Informationen zu lieferbarer Software
und Zubehör siehe www.balluff.com.
107,6
20
54
59,8
88
BIS U-6026-034-114-06-ST35
BIS U-6026-034-124-06-ST35
Achtung!
Die Antennen des Identifikationssystems BIS U senden ultrahochfrequente elektro-
magnetische Wellen!
► Die Montageposition der Auswerteeinheit und der Antennen ist so festzulegen,
dass ein Sicherheitsabstand zwischen den Antennen und Arbeitsplätzen von
Personen gewährleistet wird. Sicherheitsabstände siehe
Seite
5.
(Festigkeitsklasse 8.8, leicht geölt, Anzugsdrehmoment M = 5,2 Nm).
Hinweis
Zur Montage der Auswerteeinheit sind optional Befestigungsplatten erhältlich (siehe
Zubehör auf Seite
54).
20
M5
Kapitel 2 „Sicherheit" ab
9
