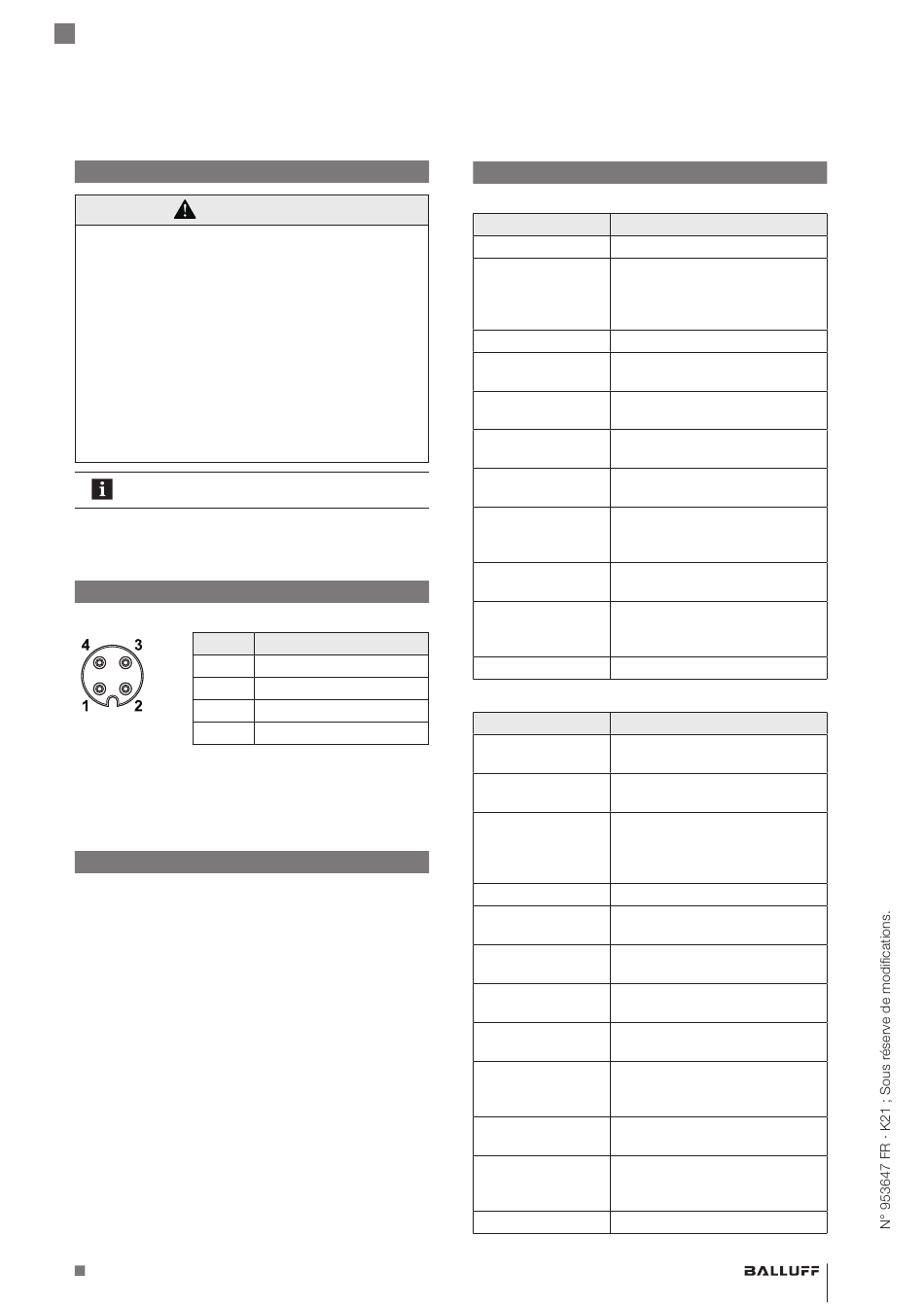

Système RFID industriel – Tête de lecture/écriture

Montage

PRÉCAUTION
Ondes électromagnétiques à ultrahaute fréquence
L'antenne de la tête de lecture/écriture émet des ondes
électromagnétiques à ultrahaute fréquence. Des mesures
supplémentaires doivent être prises pour exclure les
risques pour la santé.
► La position de montage de l'antenne doit être définie
de telle manière à garantir une distance de sécurité
d'au moins 20 cm entre l'antenne et les postes de
travail.
► Veiller à ce que personne ne reste à proximité de
l'antenne pendant une longue période.
► Protéger par des mesures appropriées les zones qui
ne sont pas explicitement couvertes.
Dimensions et couples de serrage, voir figure.
Les appareils doivent être installés de façon permanente.
Les écrous de fixation correspondants doivent être serrés
aux couples de serrage indiqués.
Raccordement électrique
Port IO-Link (M12, codage A, connecteur femelle)
Broche
1
2
1)
3
4
1) La broche 2 est une sortie numérique configurable, permettant l'émission
de différents signaux de fonctions (voir notice de configuration).
► Raccordement de la ligne de données au IO-Link-
Master (câble de raccordement et accessoires, voir site
www.balluff.com, sur la page produit).
Blindage et pose des câbles
Des câbles non blindés et blindés peuvent être utilisés
pour le raccordement des appareils. L'utilisation d'un câble
blindé est recommandée sur les installations émettant
d'importantes perturbations électromagnétiques. Poser le
câble sans contrainte de traction.
En outre, la mise à la terre du boîtier BIS U-4A7 permet de
minimiser l'influence de perturbations électromagnétiques.
www.balluff.com
Éléments d'affichage
Norme Balluff (état à la livraison)
Signal
Vert statique
Vert alternant avec
LED éteinte selon un
rapport 10:1,
période de 1 s
Rouge statique
Rouge statique
Rouge clignotant
3 Hz
Jaune statique
Jaune clignotant
3 Hz
Orange clignotant
1 Hz
Bleu statique
Bleu clignotant 3 Hz
Fonction
L+ (VS)
Bleu clignotant 5 Hz
I/Q
Standard Namur
L− (0V)
Signal
C/Q
Vert statique
Blanc statique
Vert alternant avec
LED éteinte selon un
rapport 10:1,
période de 1 s
Rouge statique
Rouge statique
Rouge clignotant
3 Hz
Jaune statique
Jaune clignotant
3 Hz
Orange clignotant
1 Hz
Bleu statique
Bleu clignotant 3 Hz
Bleu clignotant 5 Hz
Signification
L'appareil est prêt.
La communication IO-Link est
active.
Erreur générale
Le capteur se trouve actuellement
en mode apprentissage
Court-circuit au niveau de la
broche 2 ou de la broche 4.
Signal CP (support de données à
portée RFID)
L'appareil est utilisé en dehors
des spécifications.
Mauvaise qualité de signal
(nombre de mauvais accès au
support de données)
Une maintenance doit être
effectuée.
Le « ping » peut être activé via
une commande système, afin de
retrouver l'appareil.
Lecteur actif
Signification
L'appareil est prêt. Les fonctions
de diagnostic sont activées.
L'appareil est prêt. Les fonctions
de diagnostic sont désactivées.
La communication IO-Link est
active.
Erreur générale
Le capteur se trouve actuellement
en mode apprentissage.
Court-circuit au niveau de la
broche 2 ou de la broche 4
Signal CP (support de données à
portée RFID)
L'appareil est utilisé en dehors
des spécifications.
Mauvaise qualité de signal
(nombre de mauvais accès au
support de données)
Une maintenance doit être
effectuée.
Le « ping » peut être activé via
une commande système, afin de
retrouver l'appareil.
Lecteur actif
