Anschlüsse; Versorgung Durch Erneuerbare Energie - ABB AquaMaster4 Betriebsanleitung

26 A Q U A M A S T E R 4 | M A G N E T I S C H - I N D U K T I V E R D U R C H F LU S S M E S S E R - M E S S U M F O R M E R | O I/ F E T4 0 0 - D E R E V. E
...5 Installation
...Anschlüsse
Farbe Anschluss
Grün/Gelb Erde
Braun + L1/L
Blau L2/N
110 bis 240 V AC
50/60 Hz
Bemessungswerte
Isolator/Sicherung –
Netzstrom,
Überstromschutz, 3 A

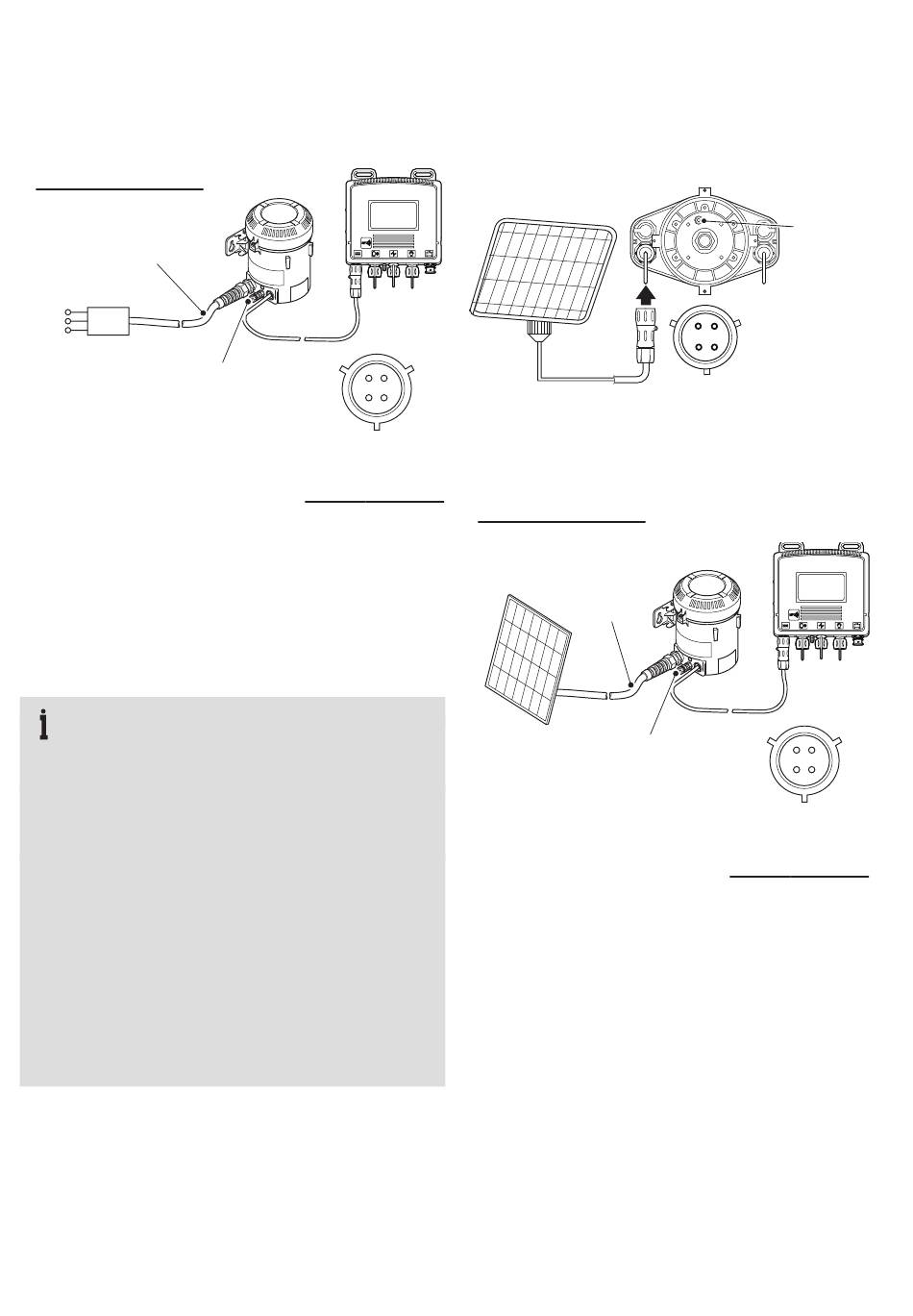

Abbildung 37 Anschluss einer Netzstromversorgung für ein
externes Netzteil für FET452

Versorgung durch erneuerbare Energie

WICHTIG (HINWEIS)
• Überprüfen Sie vor dem Anschließen des
Kabels nochmals anhand des Typenschilds die
Anforderungen an die Spannungsversorgung.
• Die externe Masseverbindung (Erdung) muss
entweder an einen Erdungsstab (Erdung) oder die
lokale elektrische Erde angeschlossen werden.
• Energieerzeuger auf der Basis erneuerbarer Energie
erreichen nicht die volle Kapazität. Die Leistung von
Windrädern wird durch geringe Windgeschwindig-
keiten beeinträchtigt und die von Solarzellen durch
Staubablagerungen und wenig Tageslicht im Winter.
Daher sollten bei einigen Installationen Generatoren
mit einer höheren Kapazität als dem angegebenen
Minimalwert von 5 W verwendet werden. Fordern Sie
bei ABB eine technische Anleitung mit Informationen
zur Wahl eines Generators mit einer für den
AquaMaster4 geeigneten Größe an.
Anforderungen bei der Versorgung durch erneuerbare Energie:
• Eingang 12 V (Nennspannung)
• Eingangsspannung max. 32 VDC, min. 6 V DC
• Solarzelle oder Windgenerator mind. 5 W
Externe
D
Masseverbindung
C
(Erdung)
Teilenummer des
Steckverbinders:
B20433
Pin Anschluss
D
A
B
C
A
B
Abbildung 38 Anschließen einer Stromversorgung mit
erneuerbarer Energie (FET43X)
Farbe
0 V/– V
Rot
+V
Blau
RXD
TXD
Solarzelle oder
Windgenerator mind.
5 W
Abbildung 39 Anschluss einer Stromversorgung mit
erneuerbarer Energie an ein externes Netzteil (FET452)
D A
C B
Teilenummer des
Steckverbinders: B20433
Anschluss
+V
0 V/– V
6 bis 32 V DC
Externe
Masseverbindung
(Erdung)
Externe
Masseverbindung
(Erdung)
Pin Anschluss
D 0 V/–V
A +V
D A
C B
Teilenummer des
Steckverbinders:
B20433
Pin Anschluss
D 0 V/– V
A +V
B RXD
C TXD
