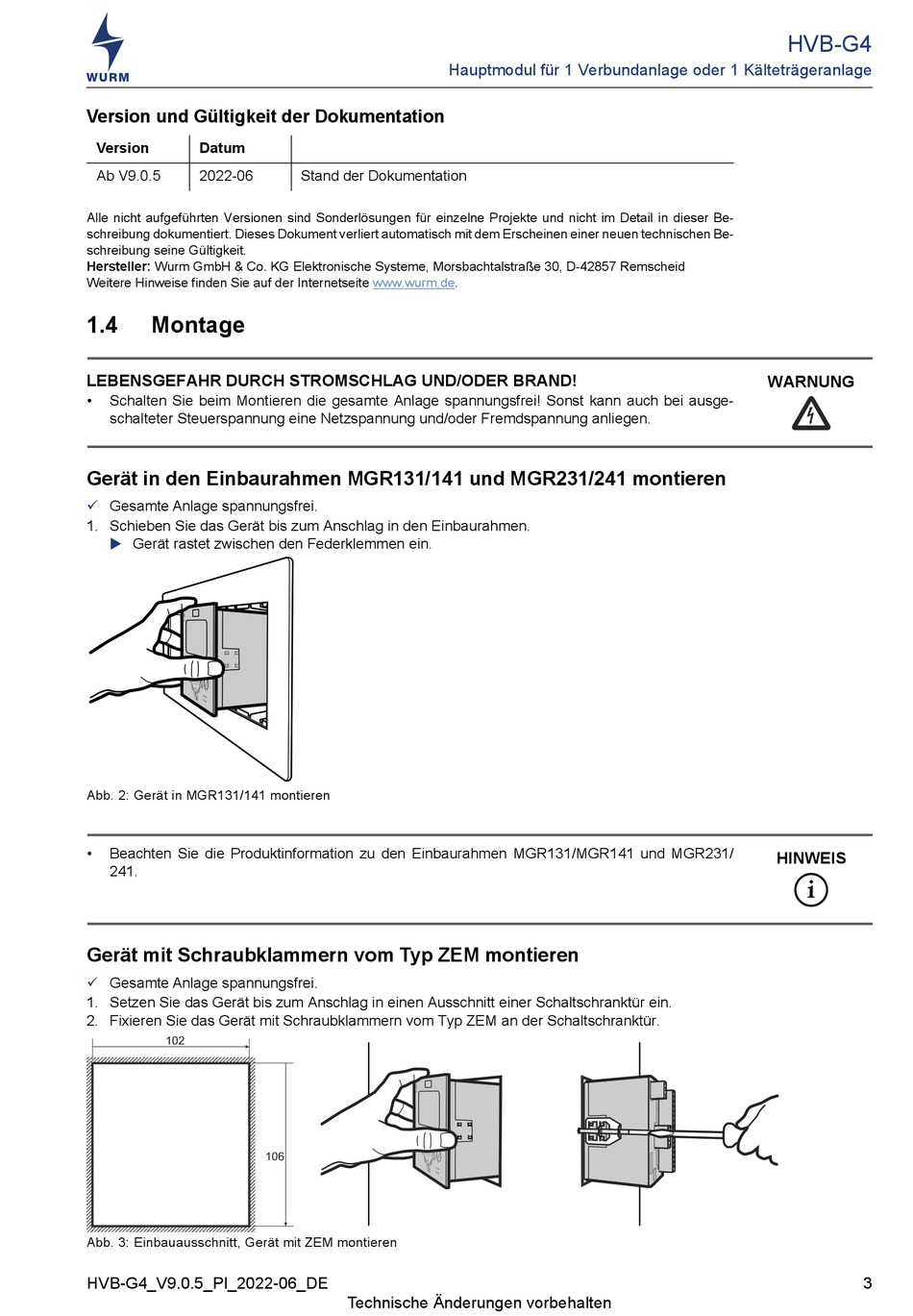

Version und Gültigkeit der Dokumentation
Version
Datum
Ab V9.0.5
2022-06
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be-
schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be-
schreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite www.wurm.de.
1.4
Montage
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen.
Gerät in den Einbaurahmen MGR131/141 und MGR231/241 montieren
Gesamte Anlage spannungsfrei.
1. Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen.
Gerät rastet zwischen den Federklemmen ein.
Abb. 2: Gerät in MGR131/141 montieren
•
Beachten Sie die Produktinformation zu den Einbaurahmen MGR131/MGR141 und MGR231/
241.
Gerät mit Schraubklammern vom Typ ZEM montieren
Gesamte Anlage spannungsfrei.
1. Setzen Sie das Gerät bis zum Anschlag in einen Ausschnitt einer Schaltschranktür ein.
2. Fixieren Sie das Gerät mit Schraubklammern vom Typ ZEM an der Schaltschranktür.
102
Abb. 3: Einbauausschnitt, Gerät mit ZEM montieren
HVB-G4_V9.0.5_PI_2022-06_DE
Stand der Dokumentation
106
Technische Änderungen vorbehalten
Hauptmodul für 1 Verbundanlage oder 1 Kälteträgeranlage
HVB-G4
WARNUNG
HINWEIS
3
