HVB-G4
Hauptmodul für 1 Verbundanlage oder 1 Kälteträgeranlage
1.5 Schaltbild

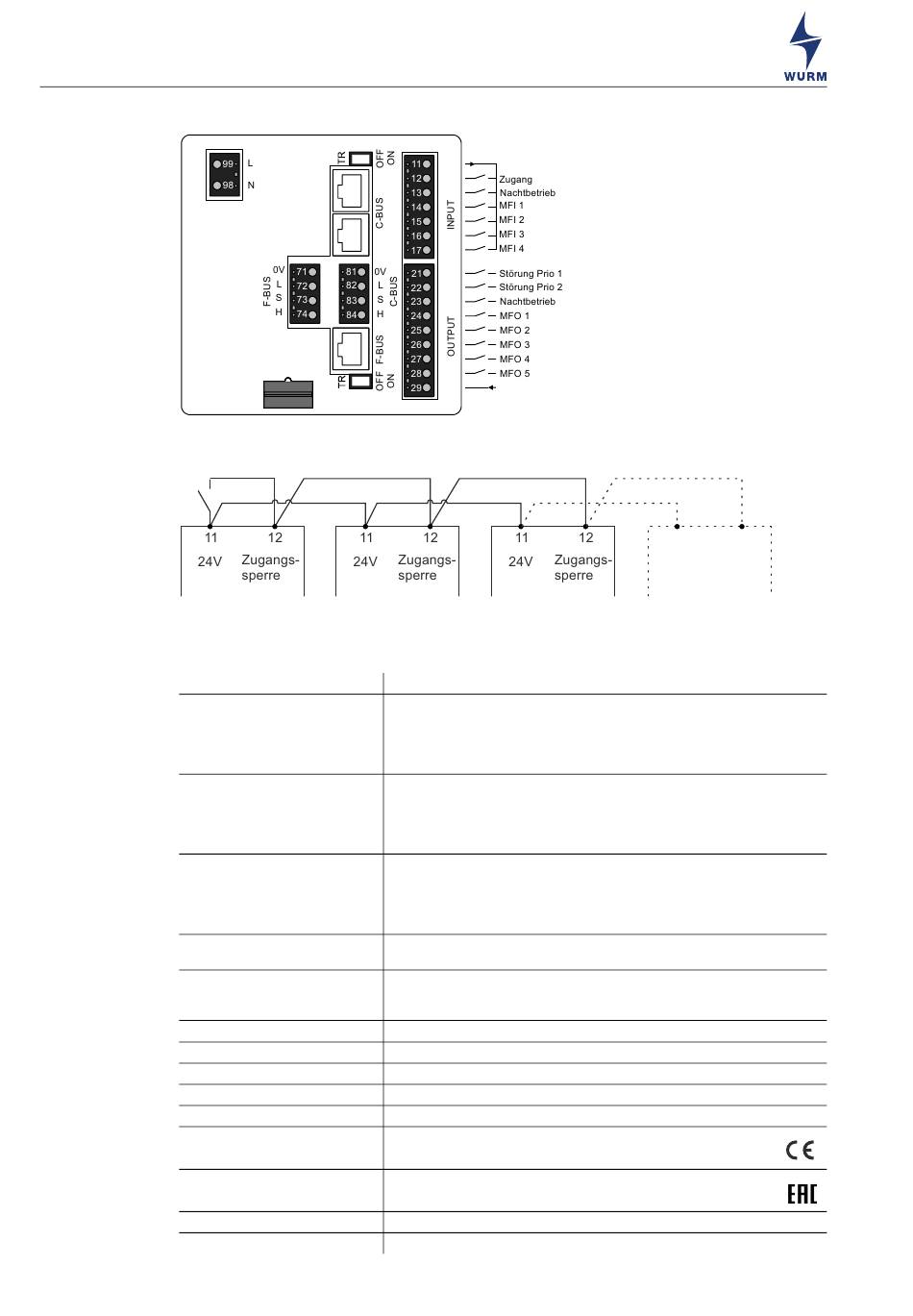

Abb. 4: HVB-G4 Schaltbild
Mehrere Hauptmodule verdrahten und freischalten
Abb. 5: Hauptmodule verdrahten und freischalten
1.6 Technische Daten
Spannungsversorgung
C-BUS-Kommunikation
F-BUS-Kommunikation
Umgebungstemperatur
4
230V~, +10% / -15%, 50Hz, max. 13VA
Anzeigen
Grafik-Display mit Hintergrundbeleuchtung
1 x rote LED, bei Störung blinkend
1 x grüne LED, für Parameterverstellung
1 x gelbe LED, für Betriebszustand C-BUS
1 x gelbe LED, für Betriebszustand F-BUS
3-Leiter-CAN-Bus-Schnittstelle, geschirmt, galvanisch
getrennt,
Push-In-Klemmen 2,5mm² / RJ45-Buchse und schaltba-
rer Abschlusswiderstand zur Kommunikation mit System-
geräten
3-Leiter-CAN-Bus-Schnittstelle, geschirmt, galvanisch
getrennt,
Push-In-Klemmen 2,5mm² / RJ45-Buchse und schaltba-
rer Abschlusswiderstand zur Kommunikation mit Feldmo-
dulen
Digitaleingänge
6 x 24V=, eigenversorgt, ca. 5mA je Eingang, Push-In-
Klemmen 2,5mm²
Digitalausgänge
8 x Schließerkontakt mit gemeinsamer Versorgung, 1A,
Bemessungsspannung 230V~, Push-In-Klemmen
2,5mm²
Abmessungen
(B x H x T) 109 x 109 x 92mm
Gehäuse
Kunststoff, Folie
Befestigung
Im Einbaurahmen MGR, Einzelmontage mit ZEM
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Gewicht
Ca. 650g
CE-Konformität
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
EAC-Konformität
-
TR ZU 004/2011
-
TR ZU 020/2011
RoHS II
Gültigkeit ab
V9.0.5
Technische Änderungen vorbehalten
HVB-G4_V9.0.5_PI_2022-06_DE
