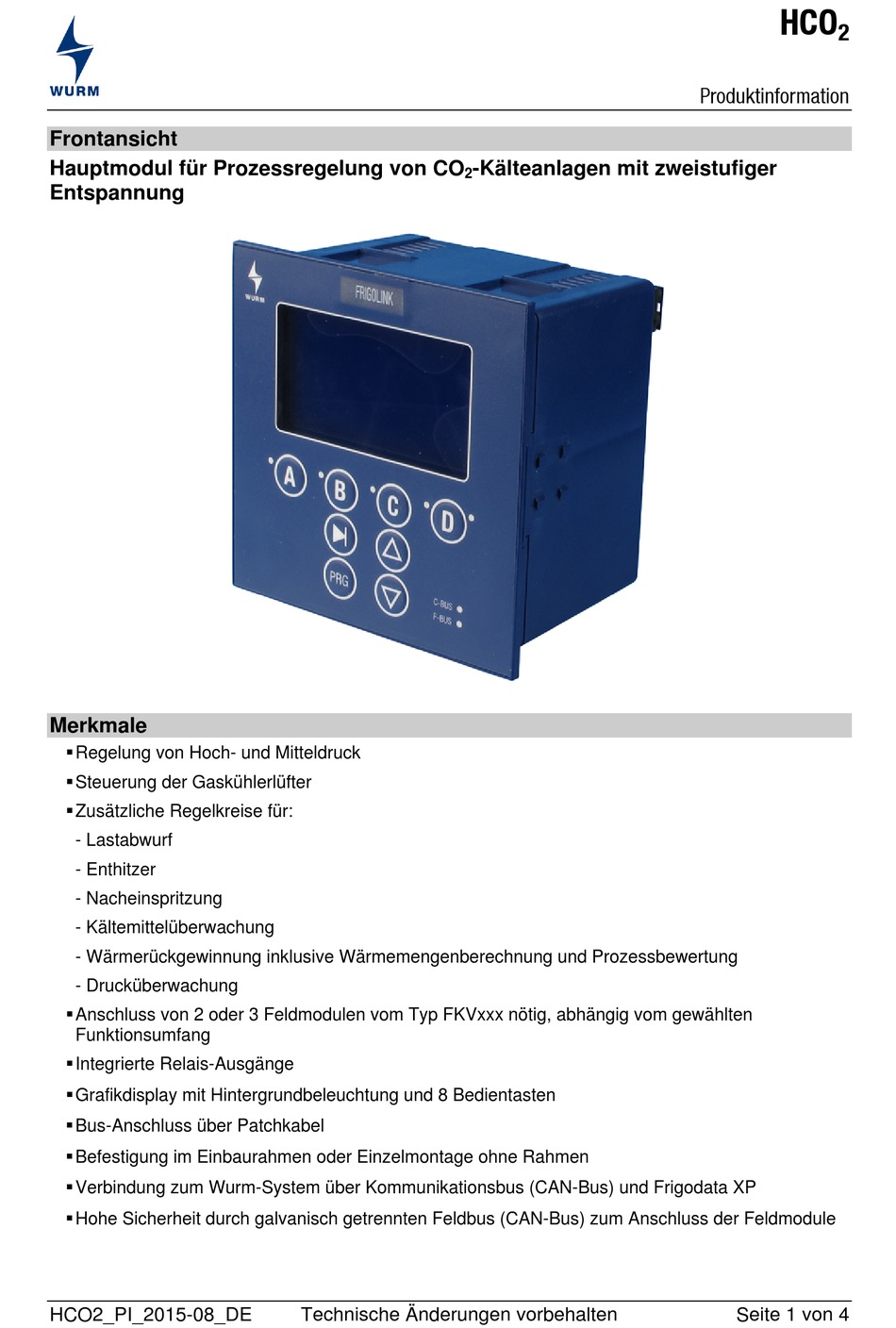

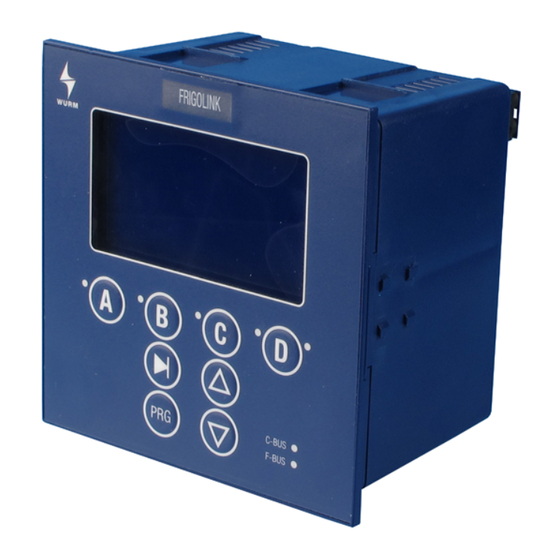

Frontansicht
Hauptmodul für Prozessregelung von CO
Entspannung
Merkmale
 Regelung von Hoch- und Mitteldruck
 Steuerung der Gaskühlerlüfter
 Zusätzliche Regelkreise für:
- Lastabwurf
- Enthitzer
- Nacheinspritzung
- Kältemittelüberwachung
- Wärmerückgewinnung inklusive Wärmemengenberechnung und Prozessbewertung
- Drucküberwachung
 Anschluss von 2 oder 3 Feldmodulen vom Typ FKVxxx nötig, abhängig vom gewählten
Funktionsumfang
 Integrierte Relais-Ausgänge
 Grafikdisplay mit Hintergrundbeleuchtung und 8 Bedientasten
 Bus-Anschluss über Patchkabel
 Befestigung im Einbaurahmen oder Einzelmontage ohne Rahmen
 Verbindung zum Wurm-System über Kommunikationsbus (CAN-Bus) und Frigodata XP
 Hohe Sicherheit durch galvanisch getrennten Feldbus (CAN-Bus) zum Anschluss der Feldmodule
HCO2_PI_2015-08_DE
2
Technische Änderungen vorbehalten
-Kälteanlagen mit zweistufiger
HCO
2
Produktinformation
Seite 1 von 4

Werbung

loading

Verwandte Anleitungen für WURM HCO2

Inhaltszusammenfassung für WURM HCO2

  • Seite 1  Grafikdisplay mit Hintergrundbeleuchtung und 8 Bedientasten  Bus-Anschluss über Patchkabel  Befestigung im Einbaurahmen oder Einzelmontage ohne Rahmen  Verbindung zum Wurm-System über Kommunikationsbus (CAN-Bus) und Frigodata XP  Hohe Sicherheit durch galvanisch getrennten Feldbus (CAN-Bus) zum Anschluss der Feldmodule HCO2_PI_2015-08_DE Technische Änderungen vorbehalten...
  • Seite 2 Alle eventuell nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme. Weitere Hinweise finden Sie auf der Internetseite www.wurm.de Seite 2 von 4 Technische Änderungen vorbehalten...
  • Seite 3 Produktinformation Schaltbild Montieren WARNUNG! Lebensgefahr durch Stromschlag!  Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausgeschalteter Steuerspannung eine Fremdspannung anliegen. Montage in den Einbaurahmen MGRxxx Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen ein, bis es zwischen den Federklemmen einrastet.
  • Seite 4 Produktinformation Einbauausschnitt für Einzelmontage Verdrahtung und Freischaltung mehrerer Hauptmodule Technische Daten 230V~, +10% / -15%, 50Hz, max. 13VA Versorgungsspannung Grafikdisplay mit Hintergrundbeleuchtung 4 x gelbe LED Menüauswahl Anzeigen 1 x rote LED bei Störung blinkend 1 x gelbe LED für Betriebszustand Kommunikationsbus 1 x gelbe LED für Betriebszustand Feldbus 3-Leiter CAN-Bus-Schnittstelle, geschirmt, galvanisch getrennt, Kommunikation...
