1 HVB-G4
Hauptmodul für 1 Verbundanlage oder 1 Kälteträgeranlage
1.1
Frontansicht

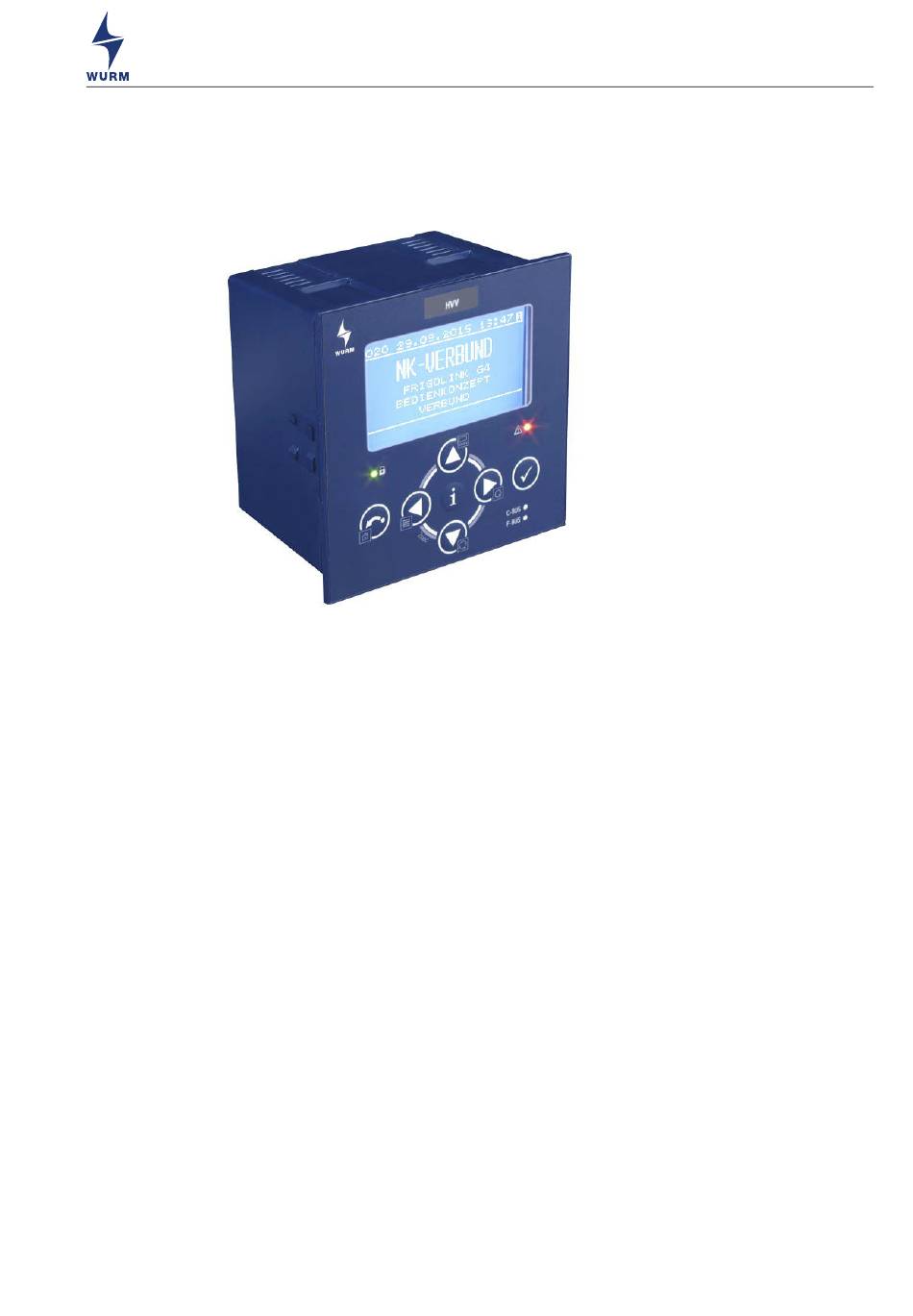

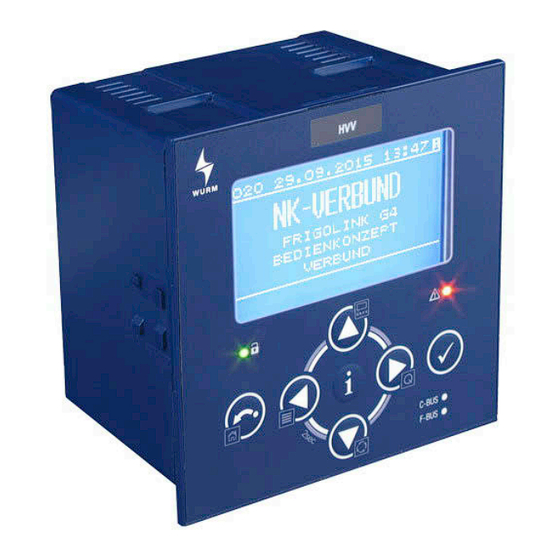

Abb. 1: Frontansicht HVB-G4
1.2 Merkmale
•
Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Experten-
datenbank
•
Anschluss von 8 Verbund-Feldmodulen
•
Regelung von 16 Verdichtern (abhängig vom Verdichtertyp, Feldmodultyp und Betriebsart)
•
Verdichterregelung nach COP
•
Unterscheidung von nicht verwendeten und defekten Fühlern
•
Regelkreise:
•
Saugdruckregelung oder Kälteträgerregelung
•
Verflüssigerregelung
•
Steuerung für die Kälteträgerpumpen
•
Regelung elektronischer Expansionsventile
•
Überwachung einer Einzelanlage
•
Regelverfahren:
•
Standard-Stufenschaltwerk mit Grundlastwechsel
•
Verdichterregelung mit Frequenzumformer
•
Frigotakt+
•
Integrierte Relaisausgänge
•
Mehrsprachige Menüführung (DE/EN/FR/NL)
•
Innovatives G4-Bedienkonzept mit Direktnavigation über Quicklink
•
Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste
•
Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info
•
Austauschkompatibel zu FRIGOLINK-G3
•
Verbindung
zum
Wurm-System
FRIGODATA XP
•
Hohe Sicherheit durch galvanisch getrennten Wurm-CAN-Busse
HVB-G4_V9.0.5_PI_2022-06_DE
Hauptmodul für 1 Verbundanlage oder 1 Kälteträgeranlage
über
Wurm-CAN-Kommunikationsbus
Technische Änderungen vorbehalten
HVB-G4
(C-BUS)
und
1
