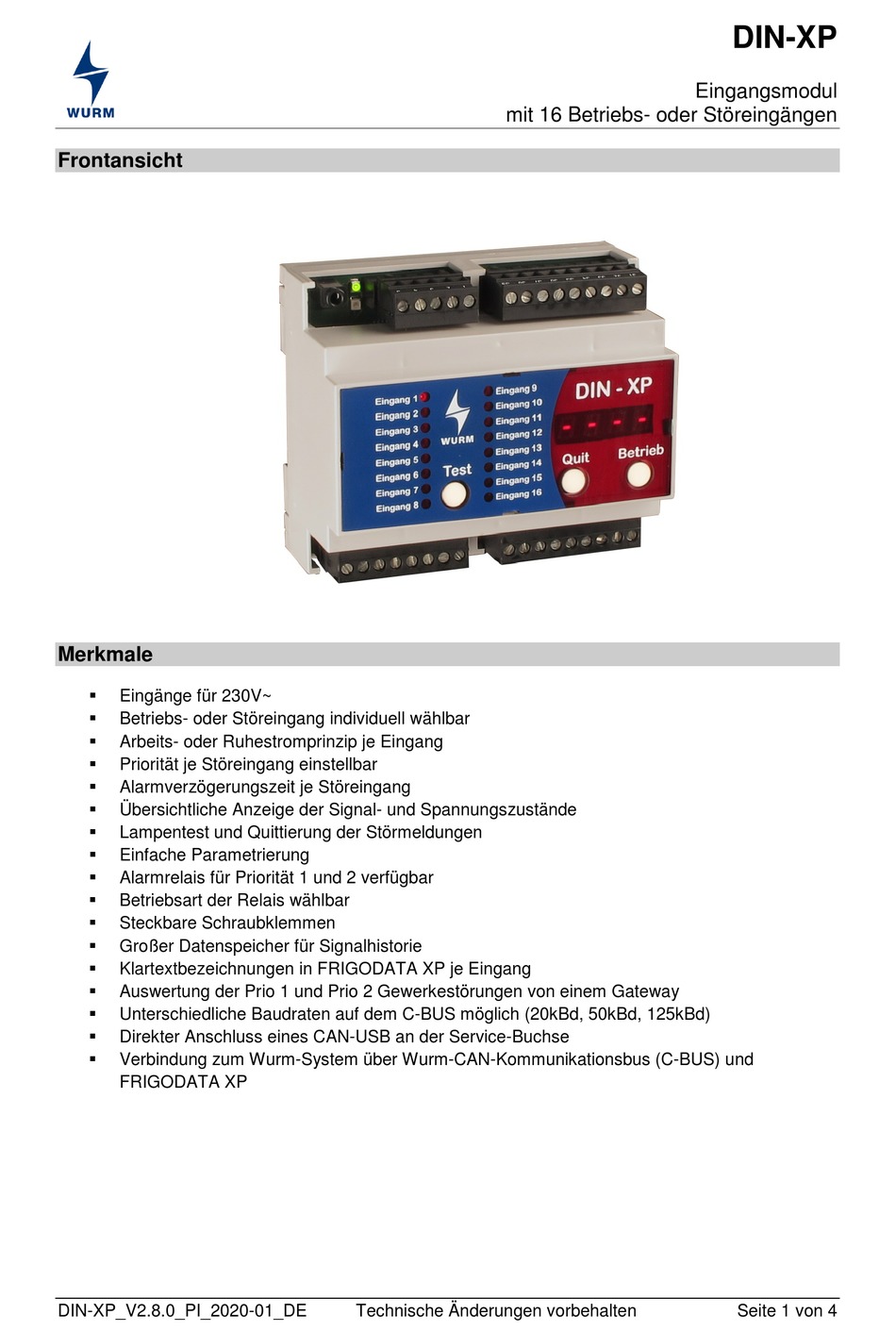

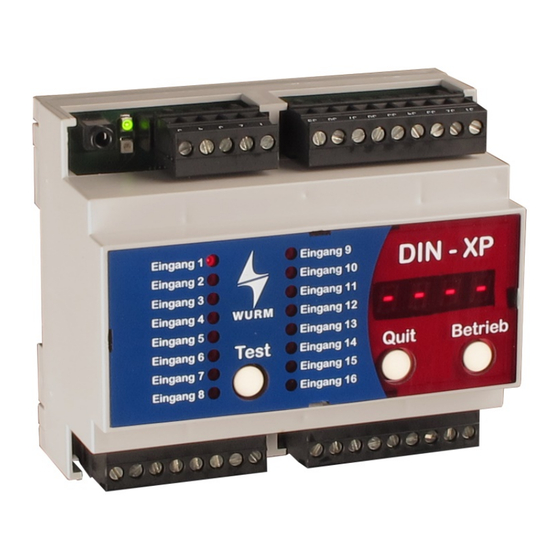

Frontansicht
Merkmale
Eingänge für 230V~
Betriebs- oder Störeingang individuell wählbar
Arbeits- oder Ruhestromprinzip je Eingang
Priorität je Störeingang einstellbar
Alarmverzögerungszeit je Störeingang
Übersichtliche Anzeige der Signal- und Spannungszustände
Lampentest und Quittierung der Störmeldungen
Einfache Parametrierung
Alarmrelais für Priorität 1 und 2 verfügbar
Betriebsart der Relais wählbar
Steckbare Schraubklemmen
Großer Datenspeicher für Signalhistorie
Klartextbezeichnungen in FRIGODATA XP je Eingang
Auswertung der Prio 1 und Prio 2 Gewerkestörungen von einem Gateway
Unterschiedliche Baudraten auf dem C-BUS möglich (20kBd, 50kBd, 125kBd)
Direkter Anschluss eines CAN-USB an der Service-Buchse
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
DIN-XP_V2.8.0_PI_2020-01_DE
mit 16 Betriebs- oder Störeingängen
Technische Änderungen vorbehalten
DIN-XP
Eingangsmodul
Seite 1 von 4
Werbung
Verwandte Anleitungen für WURM DIN-XP
Inhaltszusammenfassung für WURM DIN-XP
- Seite 1 Auswertung der Prio 1 und Prio 2 Gewerkestörungen von einem Gateway Unterschiedliche Baudraten auf dem C-BUS möglich (20kBd, 50kBd, 125kBd) Direkter Anschluss eines CAN-USB an der Service-Buchse Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP DIN-XP_V2.8.0_PI_2020-01_DE Technische Änderungen vorbehalten Seite 1 von 4...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 DIN-XP Eingangsmodul mit 16 Betriebs- oder Störeingängen Schaltbild C-BUS-Schnittstelle Alarmrelais Digitaleingänge Montieren und Anschließen WARNUNG Lebensgefahr durch Stromschlag und/oder Brand! Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)! Das Gerät ist für die Hutschienenmontage...
- Seite 4 DIN-XP Eingangsmodul mit 16 Betriebs- oder Störeingängen Setzen Sie das Gerät mit der oberen Führungskante auf die Hutschiene. Drücken Sie das Gerät leicht nach unten, bis es mit dem Befestigungsschnapper an der Hutschiene einrastet. Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge eine Standard-Telefonleitung 2x2x0,8ø...
