4.11.1 Einstellungen für „Cos-Phi Konstant"
Hinweis: Im cos ϕ -konstanten Modus wird
der angegebene Leistungsfaktor vom
Wechselrichter fest eingestellt. Dabei wird
der Blindleistungspegel gemäß Q=P*tan ϕ in
Abhängigkeit von der Leistung eingestellt, die
den angegebenen Leistungsfaktor
kontinuierlich beibehält.
<Einstellungen für> -Menü geöffnet.

1. <Cos-Phi Konstant Einstellung>
auswählen.
2.<Cos-Phi> Sollwert einstellen.
3. Erregungsart über Dropdown-Feld
auswählen.
4. Einstellungen mit <Bestätigen> sichern.
» Cos-phi konstant definiert.
4.11.2 Einstellungen für „Q Konstant"
Hinweis: Hiermit kann der Sollwert der
Blindleistung in Abhängigkeit der
eingestellten max. Scheinleistung eingestellt
werden.
Menü <Einstellungen für> geöffnet.

1.<Q konstant Einstellungen> auswählen.
2. <Q> in % einstellen.
3. Erregungsart über Dropdown-Feld
auswählen.
4. Einstellungen mit <Bestätigen> sichern.
» Q Konstant> definiert.
Seite 23

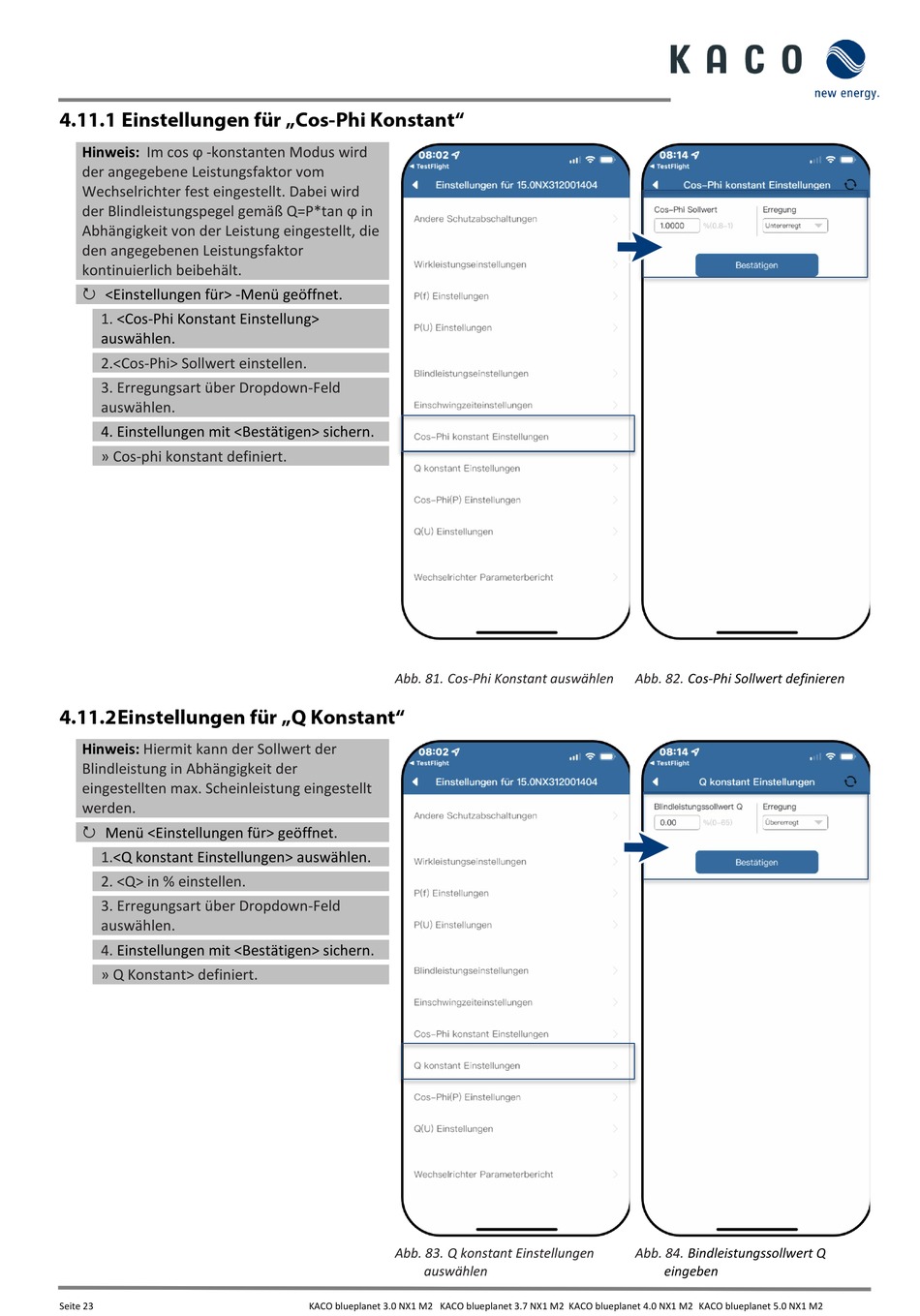

Abb. 81. Cos-Phi Konstant auswählen
Abb. 83. Q konstant Einstellungen
auswählen
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Abb. 82. Cos-Phi Sollwert definieren
Abb. 84. Bindleistungssollwert Q
eingeben
