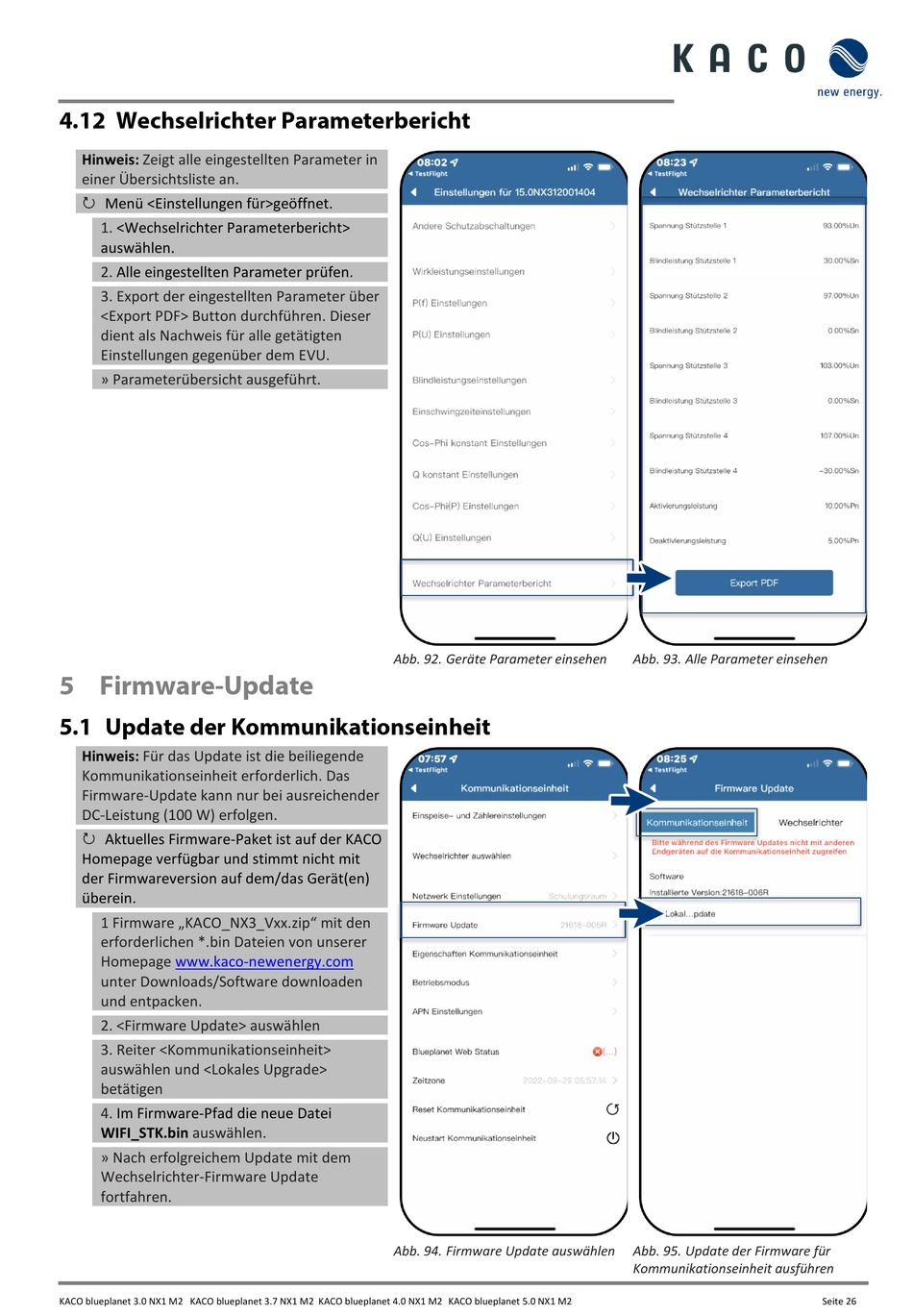

4.12 Wechselrichter Parameterbericht

Hinweis: Zeigt alle eingestellten Parameter in
einer Übersichtsliste an.
Menü <Einstellungen für>geöffnet.

1. <Wechselrichter Parameterbericht>
auswählen.
2. Alle eingestellten Parameter prüfen.
3. Export der eingestellten Parameter über
<Export PDF> Button durchführen. Dieser
dient als Nachweis für alle getätigten
Einstellungen gegenüber dem EVU.
» Parameterübersicht ausgeführt.

5 Firmware-Update

5.1 Update der Kommunikationseinheit

Hinweis: Für das Update ist die beiliegende
Kommunikationseinheit erforderlich. Das
Firmware-Update kann nur bei ausreichender
DC-Leistung (100 W) erfolgen.
Aktuelles Firmware-Paket ist auf der KACO

Homepage verfügbar und stimmt nicht mit
der Firmwareversion auf dem/das Gerät(en)
überein.
1 Firmware „KACO_NX3_Vxx.zip" mit den
erforderlichen *.bin Dateien von unserer
Homepage www.kaco-newenergy.com
unter Downloads/Software downloaden
und entpacken.
2. <Firmware Update> auswählen
3. Reiter <Kommunikationseinheit>
auswählen und <Lokales Upgrade>
betätigen
4. Im Firmware-Pfad die neue Datei
WIFI_STK.bin auswählen.
» Nach erfolgreichem Update mit dem
Wechselrichter-Firmware Update
fortfahren.
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Abb. 92. Geräte Parameter einsehen
Abb. 94. Firmware Update auswählen
Abb. 93. Alle Parameter einsehen
Abb. 95. Update der Firmware für
Kommunikationseinheit ausführen
Seite 26
