INSTALLATIoN
elektrischer Anschluss

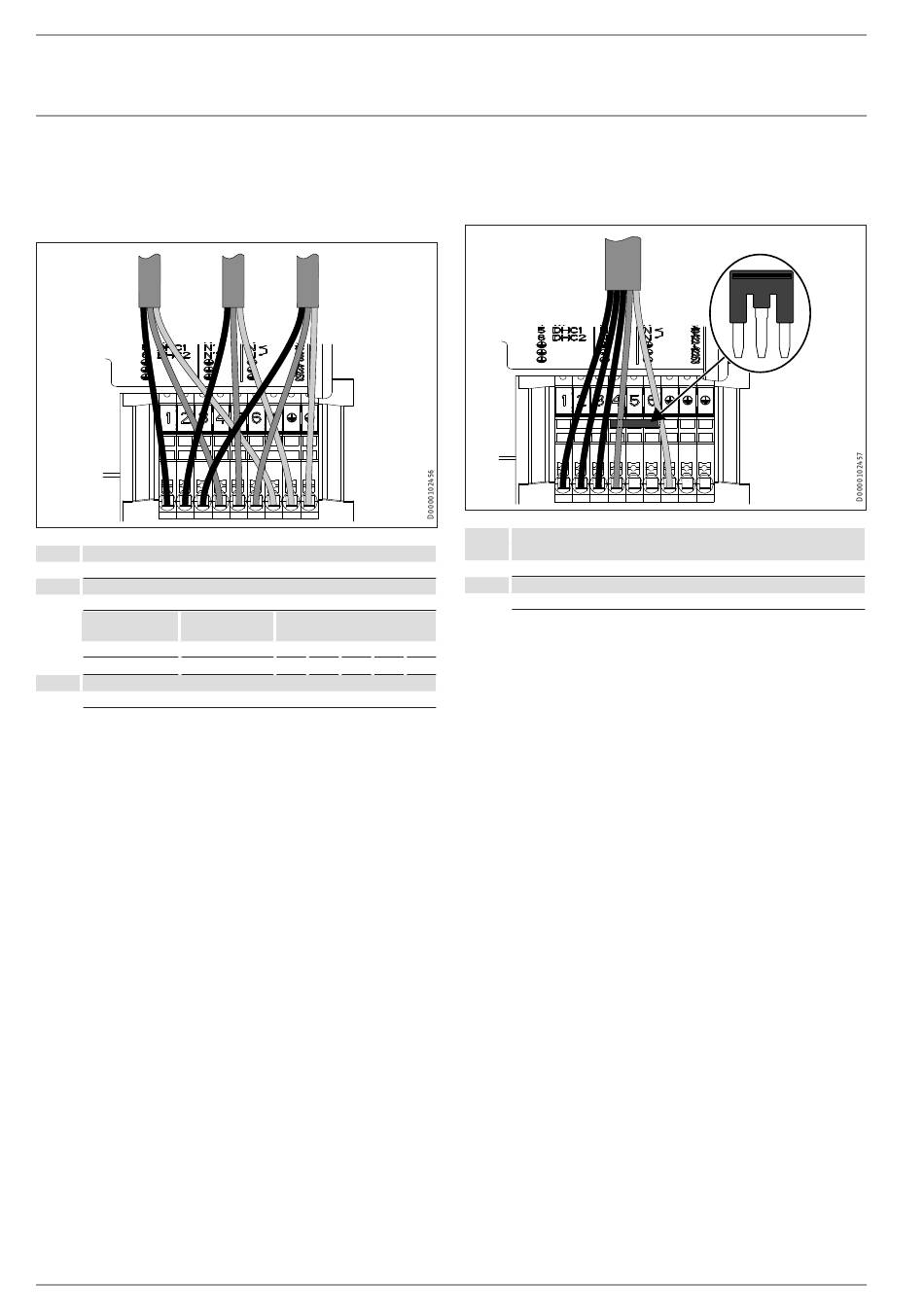

Anschlussmöglichkeit A (230 V)
f Schließen Sie die elektrischen Leitungen entsprechend fol-
gender Abbildung an. Die Not-/Zusatzheizung ist mit der
größeren Anschlussleistung angeschlossen.
Xd01 Verdichter (Inverter)
L, N, PE
Xd01 elektrische Not-/Zusatzheizung (NHZ)
L', L", N', N", PE
Anschlussleis- Leitungsquer-
tung [kW] schnitt [mm²]
2,9 2,5
5,9 2,5
Xd03 Steuerspannung
EVU L', EVU L, L, N, PE
f Schließen Sie die elektrischen Leitungen für die elektrische
Not-/Zusatzheizung mit der gewünschten Leistung laut Ta-
belle an.
f Führen Sie die elektrischen Leitungen durch die Zugentlas-
tungen. Prüfen Sie die Funktion der Zugentlastungen.
Wird am EVU-Freigabesignal keine Spannung angeschlossen, läuft
die Wärmepumpe nicht an.
f Wenn kein Rundsteuerempfänger eingebunden wird, instal-
lieren Sie eine Brücke zwischen EVU1 und EVU2.
18 |WPL ICS classic | WPL IKCS classic
Klemmenbelegung
PE L" N"
PE L' N' L" N"
Anschlussmöglichkeit B (400 V)
f Schließen Sie die elektrischen Leitungen entsprechend fol-
gender Abbildung an.
Xd01 Verdichter (Inverter)
elektrische Not-/Zusatzheizung (NHZ)
L1, L2, L3, N, PE
Xd03 Steuerspannung
EVU L', EVU L, L, N, PE
f Verbinden Sie die Anschlüsse N, N' und N" mit der beiliegen-
den Brücke.
f Führen Sie die elektrischen Leitungen durch die Zugentlas-
tungen. Prüfen Sie die Funktion der Zugentlastungen.
Wird am EVU-Freigabesignal keine Spannung angeschlossen, läuft
die Wärmepumpe nicht an.
f Wenn kein Rundsteuerempfänger eingebunden wird, instal-
lieren Sie eine Brücke zwischen EVU1 und EVU2.
