STIEBEL ELTRON WPL-S 18 HK 400 Premium Bedienung Und Installation
Vorschau ausblenden
Andere Handbücher für WPL-S 18 HK 400 Premium:
- Bedienung und installation (44 Seiten) ,
- Planung und installation (56 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON WPL-S 18 HK 400 Premium
Inhaltszusammenfassung für STIEBEL ELTRON WPL-S 18 HK 400 Premium

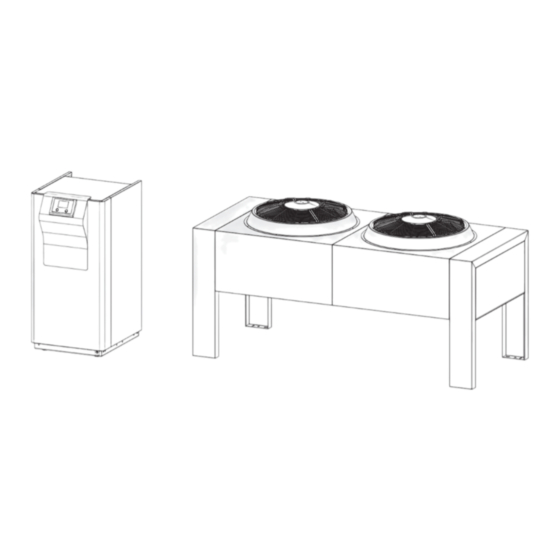

- Seite 1 BEDIENUNG UND INSTALLATION Luft-Wasser-Wärmepumpe » WPL-S 18 HK 400 Premium » WPL-S 25 HK 400 Premium » WPL-S 18 HK dB 400 Premium » WPL-S 25 HK dB 400 Premium...
- Seite 2 INHALT BESONDERE HINWEISE Abschließende Tätigkeiten �������������������������������� 25 13.1 Steuerstromkreis prüfen �������������������������������������� 25 BEDIENUNG 13.2 Volumenstrommessung ��������������������������������������� 25 Allgemeine Hinweise ����������������������������������������3 Kontrolle vor der Inbetriebnahme ������������������������ 26 Sicherheitshinweise ��������������������������������������������� 3 Inbetriebnahme �������������������������������������������� 26 Andere Markierungen in dieser Dokumentation ���������� 4 15.1 Übergabe des Gerätes �����������������������������������������...
- Seite 3 BeSoNdere HINWeISe Allgemeine Hinweise BeSoNdere HINWeISe BedIeNUNG - Das Gerät kann von Kindern ab 8 Jahren sowie Allgemeine Hinweise von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Man- Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich Das Kapitel „Installation“...
- Seite 4 BedIeNUNG Sicherheit Andere Markierungen in dieser Dokumentation Sicherheit Hinweis Bestimmungsgemäße Verwendung Allgemeine Hinweise werden mit dem nebenstehenden Das Gerät dient zur Beheizung von Räumen und Warmwasser. Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient wer- den.
- Seite 5 BedIeNUNG Gerätebeschreibung Gerätebeschreibung Bedienung Das Gerät ist eine Luft-Wasser-Wärmepumpe, die aus einer Außen- Die Bedienung der Wärmepumpe erfolgt über die Wärmepum- und einer Inneneinheit besteht. Das Gerät entzieht der Außenluft pen-Regelung OTE. Die Bedieneinheit ist in einer Kunststoffabde- auf einem niedrigen Temperaturniveau Wärme und gibt diese auf ckung an der Wärmepumpe montiert.
- Seite 6 INSTALLATIoN Störungsbehebung INSTALLATIoN Wir empfehlen regelmäßig eine Inspektion (Feststellen des Ist-Zu- standes) und bei Bedarf eine Wartung (Herstellen des Soll-Zustan- des) vom Fachhandwerker durchführen zu lassen. f Zur Pflege der Kunststoff- und Blechteile genügt ein feuchtes Tuch. Verwenden Sie keine scheuernden oder anlösenden Sicherheit Reinigungsmittel.
- Seite 7 INSTALLATIoN Gerätebeschreibung Gerätebeschreibung Lieferumfang Das Gerät ist ein Splitgerät, bestehend aus Verdampfereinheit zur - 1 x Inneneinheit Außenaufstellung und Kältemodul zur Innenaufstellung. - 1 x Außeneinheit - 1 x Außentemperaturfühler Sachschaden - 1 x Anlegefühler inkl. Montagezubehör Das Kältemodul ist nur für die Innenaufstellung geeignet. - 3 x Tauchfühler - 3 x Heizungs-Anschlussrohr (45°) Das Gerät arbeitet bei tiefen Außentemperaturen bis zur Einsatz-...
- Seite 8 INSTALLATIoN Vorbereitungen Vorbereitungen Ausführungsbeispiel Schallemissionen Hinweis Angaben zum Schallleistungspegel finden Sie im Kapitel „Technische Daten / Datentabelle“. 9.1.1 Außenaufstellung - Rasenflächen und Bepflanzungen tragen dazu bei, die Geräu- schausbreitung zu vermindern. - Die Schallausbreitung kann durch dichte Palisaden reduziert werden. f Achten Sie darauf, dass der Lufteintritt oder -austritt nicht 1 Beton auf geräuschempfindliche Räume des Hauses oder der Nach-...
- Seite 9 INSTALLATIoN Vorbereitungen Aufstellung auf einem Flachdach WARNUNG Verletzung Bei Tätigkeiten auf einem Flachdach ohne Absturzsiche- rung besteht Absturzgefahr. f Halten Sie sich bei Tätigkeiten auf einem Flachdach an die regionalen Gesetze zur Arbeitssicherheit. f Beachten Sie bei der Flachdachmontage die Min- destabstände zur Absturzkante.
- Seite 10 INSTALLATIoN Vorbereitungen 9.2.2 Innenaufstellung f Hohe Windlasten an der Außeneinheit können im Abtaube- trieb zu Abtauproblemen führen. Vermeiden Sie die Aufstel- lung an einem offenen, exponierten Ort mit hohen zu erwar- tenden Windlasten (z. B. Flachdach eines Hauses in erhöhter Lage). f Für den Schutz der Außeneinheit bei starkem Schneefall ist ein Wetterschutzdach optional erhältlich (siehe Kapitel „Ge- rätebeschreibung / Zubehör“).
- Seite 11 Außenaufstellung 4 Futterrohr für die Versorgungsleitungen (bei erdverlegten Versorgungsleitungen) Hinweis Bei leer verlegtem Futterrohr sind die Kältemittelleitun- WPL-S 18 HK 400 Premium 2040 ≥ ∅ 200 gen im Nachhinein nur schwer oder nicht einziehbar. WPL-S 25 HK 400 Premium 2040 ≥ ∅ 250 Bei leer verlegtem Futterohr mit zwei 90°-Rohrumlen- kungen können im Nachhinein die Kältemittelleitungen...
- Seite 12 Die Rohranschlüsse für die Kältemittelleitungen werden Versorgungsleitungen) zugelötet ausgeliefert. Fachgerechte Kupferrohre für Käl- temittelleitungen werden beidseitig verschlossen und mit Stickstoff gefüllt ausgeliefert. WPL-S 18 HK 400 Premium 2250 ≥ ∅ 200 Durch unsachgemäßes oder frühzeitiges Öffnen der WPL-S 25 HK 400 Premium 2250 ≥ ∅ 250 Rohranschlüsse und Kältemittelleitungen können...
- Seite 13 Stelle der Kältemit- A+B+C telleitungen bei einer Leitungsführung an der Raumdecke in Verbindung mit erdverlegter Anbindeleitung. WPL-S 18 HK 400 Premium 20 WPL-S 25 HK 400 Premium 16 9.5.2 Rohrdurchmesser f Halten Sie die maximal zulässigen Leitungslängen für die Hinweis Kältemittelleitungen ein.
- Seite 14 INSTALLATIoN Vorbereitungen 9.5.4 Kältemittelleitungen verlegen Gerät Kältemittelleitung Kältemittelleitung bis 15 m bis 20 m Flüssig- Sauggaslei- Flüssig- Sauggaslei- Sachschaden keitsleitung tung keitsleitung tung Im Erdboden verwendete Isolierungen müssen aus ge- [mm] [mm] [mm] [mm] schlossen-porigem Material sein. Der Wärmedämmwert WPL-S 25 HK 400 Pre- der Isolierung wird sonst beeinträchtigt.
- Seite 15 INSTALLATIoN Vorbereitungen Vorbereiten der Elektroinstallation f Isolieren Sie die freiliegenden Kältemittelleitungen mit fach- gerechtem Isoliermaterial gegen Kondensatbildung. f Schützen Sie das Isoliermaterial bei freiliegenden Kältemit- WARNUNG Stromschlag telleitungen im Außenbereich vor UV-Strahlung. Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten entsprechend den nationalen und regiona- len Vorschriften aus.
- Seite 16 INSTALLATIoN Montage f Achten Sie darauf, dass die Schutzleiter länger als die strom- 10.1.1 Inneneinheit führenden Leiter sind. f Verlegen Sie Anschlussleitungen mit doppelter oder verstärk- Hinweis ter Isolierung. Die Tragehilfen sind für das Heben durch einen Kran un- geeignet. Pufferspeicher Sachschaden Um einen störungsfreien Betrieb des Gerätes zu gewährleisten, ist...
- Seite 17 INSTALLATIoN Montage 10.2.3 Geräteverkleidung demontieren Sie können die seitliche Geräteverkleidung demontieren, um Zu- gang zu den Anschlussstellen für die Kältemittelleitungen und zum Anschlusskasten für die elektrischen Steuer- und Versorgungslei- tungen zu erhalten. 1 Tragegurt 2 Montageschraube 3 Geräterahmen f Demontieren Sie die beiden Tragegurte an der Vorderseite des Gerätes, indem Sie die beiden Schrauben lösen.
- Seite 18 INSTALLATIoN Montage f Schieben Sie die Schaltkastenabdeckung nach hinten. f Heben Sie die Schaltkastenabdeckung nach oben weg. f Entfernen Sie die Befestigungsschrauben für die rechte Gerä- teverkleidung im Inneren des Schaltkastens. f Heben Sie die rechte Geräteverkleidung nach oben weg. 10.3.2 Geräteverkleidung montieren f Montieren Sie die Geräteverkleidung in umgekehrter Reihen- folge.
- Seite 19 INSTALLATIoN Montage 10.6 Heizungsanlage befüllen 10.4.2 Membran-Druckausdehnungsgefäß f Installieren Sie ein Membran-Druckausdehnungsgefäß. 10.6.1 Heizungswasserqualität Wenn die Höhendifferenz ∆h zwischen dem höchsten Punkt der Heizungsanlage und dem Membran-Druckausdehnungsgefäß ma- Sachschaden ximal 13 m beträgt, kann das Membran-Druckausdehnungsgefäß Ungeeignetes Füllwasser kann durch Steinbildung und unverändert verwendet werden.
- Seite 20 INSTALLATIoN Montage 10.8 Kühlen 10.9.4 Warmwasserfühler f Stellen Sie sicher, dass der Warmwasserfühler korrekt plat- Sämtliche Anlagenkomponenten (Rohre, Armaturen) müssen bei ziert ist und über die Speicherisolierung hinaus bis in das Kühlung mit entsprechenden Isolationswerkstoffen gegen Kon- Innere des Warmwasserspeichers reicht. Nur so ist eine kor- densatbildung isoliert werden.
- Seite 21 INSTALLATIoN elektrischer Anschluss 11. Elektrischer Anschluss WARNUNG Stromschlag f Schalten Sie das Gerät vor Arbeiten am Schaltkasten spannungsfrei. Anschlussarbeiten dürfen nur von einem zugelassenen Fachhand- werker entsprechend dieser Anweisung durchgeführt werden. Die Genehmigung des zuständigen Energieversorgungsunterneh- mens zum Anschluss des Gerätes muss vorliegen. Hinweis Beachten Sie die Bedienungs- und Installationsanleitung der Wärmepumpen-Regelung OTE.
- Seite 22 INSTALLATIoN elektrischer Anschluss Sachschaden Eine externe Spannungsquelle an den Fühlerklemmen kann die Wärmepumpen-Regelung zerstören. f Stellen Sie sicher, dass keine elektrischen Leitungen mit 230 V oder 400 V die Fühlerklemmen an der Wärmepumpen-Regelung berühren. f Schließen Sie die notwendigen Temperaturfühler (TA, TPO, TPM, TMK, TB) an der Wärmepumpen-Regelung an.
- Seite 23 INSTALLATIoN elektrischer Anschluss 11.2 Außeneinheit 11.1.1 EVU-Meldekontakt Die elektrische Versorgung erfolgt über die Inneneinheit. WARNUNG Stromschlag f Demontieren Sie die seitliche Geräteverkleidung (siehe Am EVU-Meldekontakt liegen bei eingeschalteter Gerä- Kapitel „Montage / Außenaufstellung / Geräteverkleidung teversorgung 230 V-Spannung an. demontieren“). f Öffnen Sie die beiden Klemmboxen. Bei Tarifschaltungen (unterbrochene Stromlieferung) wird das Gerät durch das Energieversorgungsunternehmen (EVU) vorü- bergehend abgeschaltet.
- Seite 24 INSTALLATIoN Kältemittelleitungen anschließen 12. Kältemittelleitungen anschließen WARNUNG Verbrennung Arbeiten am Kältekreis dürfen nur von einem zugelas- senen und entsprechend zertifizierten Fachhandwerker durchgeführt werden. Kältemittel kann auf der Haut zu Verbrennungen führen. f Tragen Sie beim Umgang mit Kältemittel geeignete Handschuhe, Schutzkleidung und eine geeignete Schutzbrille.
- Seite 25 INSTALLATIoN Abschließende Tätigkeiten 12.4 Kältemittelleitungen isolieren 13.2 Volumenstrommessung f Isolieren Sie alle noch freiliegenden Kältemittelleitungen mit fachgerechtem Isoliermaterial gegen Kondensatbildung. Hinweis f Stellen Sie die Nennvolumenströme an der Wärme- f Schützen Sie die freiliegenden Kältemittelleitungen im Au- nutzungsanlage sicher. ßenbereich vor UV-Strahlung. f Verwenden Sie für die Isolierung im Erdboden geschlos- Über den installierten Volumenstrommesser wird der Volumen- sen-poriges Material, um den Wärmedämmwert der Isolie-...
- Seite 26 INSTALLATIoN Kontrolle vor der Inbetriebnahme 14. Kontrolle vor der Inbetriebnahme f Ist eine allpolig abschaltende Sicherheitseinrichtung für jeden Verbraucher (Verdichter, Wärmequellenpumpe und Wärmepumpen-Regelung) vorgesehen? Sachschaden f Verfügt jeder weitere Energieerzeuger über eine eigene Das Gerät besitzt keinen separaten Hauptschalter. Im Sicherheitseinrichtung? Notfall muss die Anlage über den vorgeschriebenen Si- f Sind die Inneneinheit und die Außeneinheit elektrisch korrekt...
- Seite 27 INSTALLATIoN Außerbetriebnahme 17. Wartung Hinweis Der Kundendienst führt die benutzerspezifischen Einstel- lungen gemäß den Angaben in den Planungsunterlagen WARNUNG Stromschlag aus. Unterbrechen Sie für Wartungs- und Reinigungsarbeiten Wenn der Fachhandwerker bei der Inbetriebnahme nicht die Stromversorgung, indem Sie das Gerät spannungsfrei anwesend ist oder keine Planungsunterlagen vorhanden schalten.
- Seite 28 INSTALLATIoN Fehlerbehebung 18.1 Lüftergeräusche Problem Ursache Behebung Die Energieabfuhr zu den Die Wärmepumpe entzieht der Außenluft Wärme. Dadurch wird Heizkreisen ist unterbro- chen oder zu gering. die Außenluft abgekühlt. Bei Außentemperaturen von 0 °C bis 8 °C Ein Stromausfall liegt vor. kann die Luft unter den Gefrierpunkt abgekühlt werden. Wenn Die Warmwasserberei- in diesem Zustand Niederschlag in Form von Regen oder Nebel tung hat Vorrang.
- Seite 29 INSTALLATIoN Technische daten 19. Technische Daten 19.1 Maße und Anschlüsse WPL-S 18 HK 400 Premium WPL-S 25 HK 400 Premium Durchführung elektr. Leitungen Sicherheitsventil Ablauf Heizung Vorlauf Außengewinde G 1 1/2 Heizung Rücklauf Außengewinde G 1 1/2 Kältemittel Sauggasleitung Kältemittel Flüssigkeitsleitung www.stiebel-eltron.com...
- Seite 30 INSTALLATIoN Technische daten Außeneinheit 2224 Durchführung elektr. Leitungen Kältemittel Sauggasleitung Kältemittel Flüssigkeitsleitung Außeneinheit mit Schalldämpfer Außeneinheit mit Wetterschutzdach WSD Ø850 | WPL-S Premium www.stiebel-eltron.com...
- Seite 31 INSTALLATIoN Technische daten 19.2 Elektroschaltplan 15 16 3x1.5 2x1 2x1 3x1.5 3x1.5 4x1.5 49 50 GN BN YE WH 14 NPE 7 NPE 16 NPE N PE 2x1.5 3x1.5 3x400V/N/PE 230 V 3x400V/N/PE 50Hz 50Hz 50 Hz 3x230V/N/PE 230 V 1x230V/N/PE 50Hz 50Hz...
- Seite 32 INSTALLATIoN Technische daten 19.3 Leistungsdiagramme WPL-S 18 HK 400 Premium Lufttemperatur [°C] Lufttemperatur [°C] Lufttemperatur [°C] WPL-S 25 HK 400 Premium Lufttemperatur [°C] Lufttemperatur [°C] Lufttemperatur [°C] | WPL-S Premium www.stiebel-eltron.com...
- Seite 33 INSTALLATIoN Technische daten 19.4 Einsatzgrenzen -10 -5 X Außentemperatur [°C] Y Vorlauftemperatur [°C] 1 Vorlauftemperatur-Einsatzgrenze der Wärmepumpe 2 Maximale Auslegungs-Vorlauftemperatur einsatzgrenzen Außentemperatur / max. Wärmepum- L –10 / W 65 °C pen-Vorlauftemperatur L –15 / W 60 °C L –20 / W 55 °C Fußbodenheizung (–15 °C / 35 °C) Radiatoren (–15 °C / 55 °C)
- Seite 34 Nennvolumenstrom 4400 6000 4400 6000 Interne Druckdifferenz Max. Vorlauftemperatur °C Weitere Daten WPL-S 18 HK 400 Premium WPL-S 25 HK 400 Premium WPL-S 18 HK dB 400 Pre- WPL-S 25 HK dB 400 Pre- mium mium 202799 202800 202802 202803 Maximale Aufstellhöhe m...
- Seite 35 Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere oder schreiben Sie uns: Gewalt oder ähnliche Ursachen. Stiebel Eltron GmbH & Co. KG Über die vorstehend zugesagten Garantieleistungen hinausgehend – Kundendienst – kann der Endkunde nach dieser Garantie keine Ansprüche wegen mit- Dr.-Stiebel-Str.
- Seite 36 UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen.
- Seite 37 NOTIZEN www.stiebel-eltron.com WPL-S Premium |...
- Seite 38 NOTIZEN | WPL-S Premium www.stiebel-eltron.com...
- Seite 39 NOTIZEN www.stiebel-eltron.com WPL-S Premium |...
- Seite 40 Hungary South Africa STIEBEL ELTRON Australia Pty. Ltd. STIEBEL ELTRON Kft. STIEBEL ELTRON Southern Africa (PT Y) Ltd 294 Salmon Street | Port Melbourne VIC 3207 Gyár u. 2 | 2040 Budaörs 30 Archimedes Road Tel. 03 9645-1833 | Fax 03 9644-5091 Tel.
