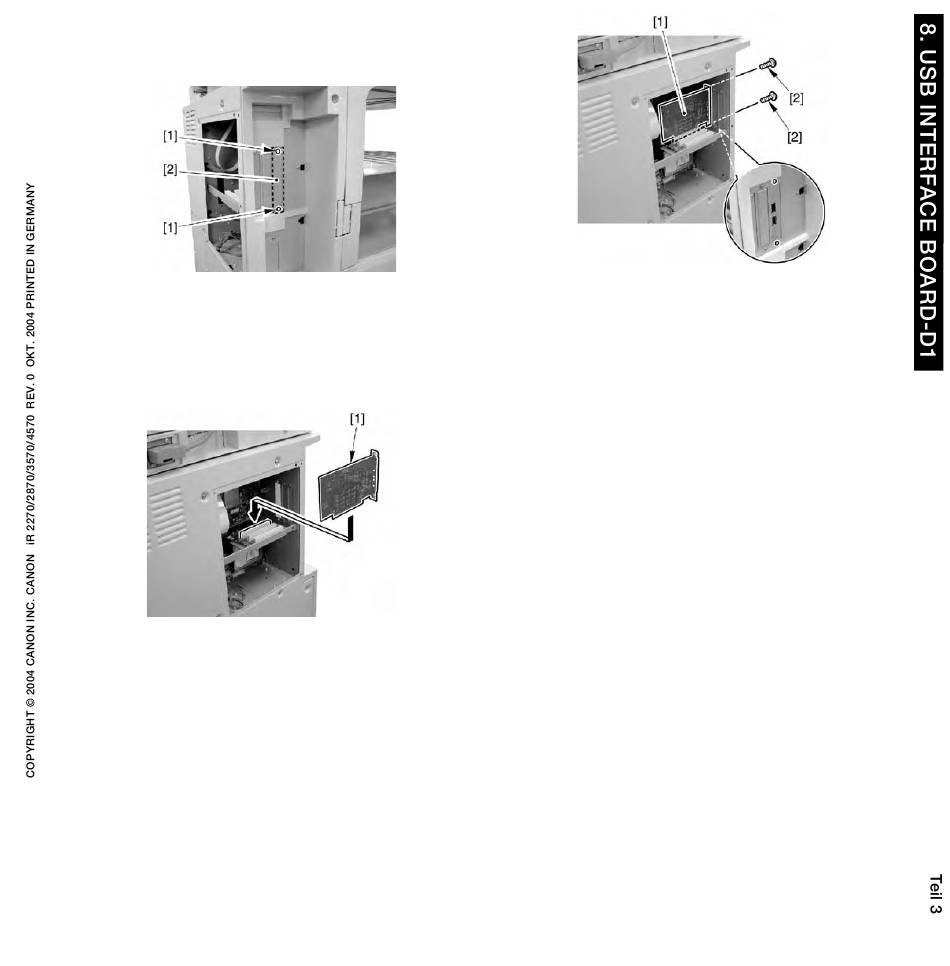

4) Die beiden Schrauben [1] entfernen und
die Blindplatte [2] abnehmen.
Die Platte wird nicht mehr benötigt.
Abb. 8 - 2 - 4
5) Die USB-Schnittstellenkarte [1] wie abge-
bildet einsetzen (in Pfeilrichtung bewe-
gen).
Abb. 8 - 2 - 5
6) Die Schnittstellenkarte [1] mit den beiden
Schrauben [2] befestigen.
Abb. 8 - 2 - 6
7) Die Frontblende wieder mit den 4
Schrauben anbringen.
8) Die in Schritt 4) gelockerten Schrauben
anziehen.
9) Das Stromkabel des Kopiersystems wie-
der einstecken.
10) Den Hauptschalter einschalten.
8.2.3 Prüfen der Installation
Den folgenden Servicemode auswählen:
COPIER>ACC-STS>PCIx (x: Nummer des
Steckplatzes, in den die Karte installiert wur-
de, 1, 2 oder 3)
Am entsprechenden Steckplatz sollte „3
DES + USB-HOST" angezeigt sein.
(Ein Strich (-) bedeutet, dass die Hardware
nicht erkannt wurde.)
